ADI用口袋仪器ADALM2000支持的基础电路实验资源汇总
进入实验室前的电路仿真
原理图编辑

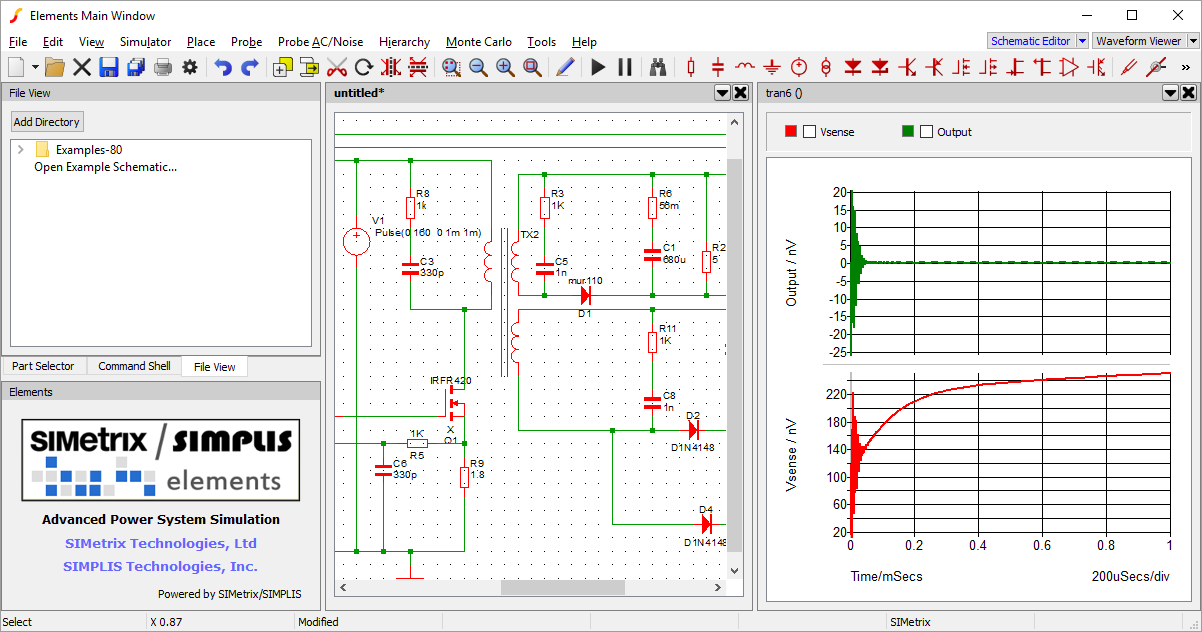

SIMetrix仿真(电路的大小受限)
140 analog nodes (internal and external - see note below)
360 digital nodes
720 digital ports
300 digital components
360 digital outputs
SIMPLIS仿真(电路的大小受限)
A total of no more than 15 state variables. A capacitor or an inductor each requires one state variable. Each time-varying or small-signal AC source requires one state variable, with the exception of SINusoidal or COSinusoidal sources, which require two state variables per source.
A total of no more than 10 capacitors or inductors combined.
A total of no more than six switches, simple or transistor.
A total of no more than six logic gates.
A total of no more than 26 "states." Each PWL element requires one state. Each switch requires one state. Each time-varying source requires one state. Each logic gate requires one state.
A total of no more than 100 new topologies. 100 topologies will be enough for simple switching circuits that use simple models only. More complex circuits or circuits that have more complicated models may exceed this limit
波形查看
基本实验材料
第一部分
1 LED, the longer of the two leads is the anode (+) and the shorter lead is the cathode (-)
1 Resistor
瞬态响应
1 2.2 KΩ resistor
1 1 µF capacitor
1 10 KΩ resistor
1 0.01 µF capacitor
1 100 Ω resistor
1 1 mH inductor
滤波器
使用精密运放OP37、OP27
运算放大器
ADALM2000主动学习模块
无焊面包板和跳线套件
一个1 kΩ电阻
两个4.7 kΩ电阻
两个10 kΩ电阻
两个OP97（低压摆率放大器随附新版本ADALP2000模拟部件套件）
两个0.1 μF电容（径向引线）
3 10 kΩ resistor
1 20 kΩ resistor
1 OP97 ( Low slew rate amplifier supplied with the recent versions of ADALP2000 Analog Parts Kit )

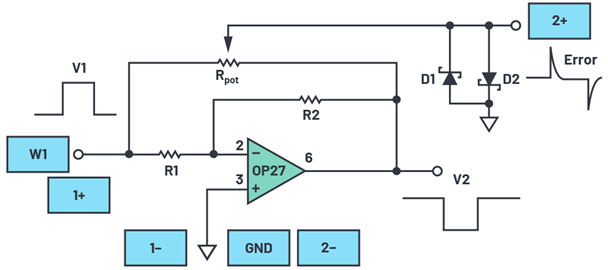

两个10 kΩ电阻
一个10 kΩ电位计
两个肖特基二极管（可以使用ADALP2000 模拟部件套件中提供的1N914肖特基二极管，但效果不佳）
一个OP27运算放大器
一个OP37运算放大器
一个OP97缓慢建立放大器
2个0.1 μF电容（用于Vp和Vn电源的去耦）
2 - 10 Ω resistors
1 - 100 Ω resistor
2 - 1 KΩ resistors
1 - 10 KΩ resistor
1 - OP27 op-amp
1 - OP37 op-amp
1 - OP97 op-amp
1 - HPH1-1400L transformer ( or transformers, T1-6T from Minicircuits, WB1010 from Coilcraft )
2 - 0.1 uF Capacitors (used to de-couple the Vp and Vn power supplies)
二极管
2a. 半波整流器
2b. 全波整流器
2c. 桥式整流器
2d. 限幅器/箝位电路
2e. 交流耦合和直流恢复
2f. 可变衰减器
2g. 绝对值电路
2h. 电压倍增器电路
两个1 kΩ电阻
两个小信号二极管（1N914或类似元件）
晶体管
器件I / V曲线
ADALP2000模拟套件中的6个不同电阻值的电阻
ADALP2000模拟套件中4个不同电容值的电容
一个小信号NPN晶体管(2N3904)
2 - 10 Ω resistors
1 - 100 Ω resistor
1 - 470 Ω resistor
1 - 2.2 KΩ resistor
1 - 3.3 KΩ resistor
2 - 4.7 KΩ resistors
1 - 10 KO resistor
1 - 47 KΩ resistor
1 - 2N3904 NPN transistor ( or equivalent )
1 - 39 pF capacitor
1 - 100 pF capacitor
1 - 470 pF capacitor
1 - HPH1-1400L transformer ( or transformers, T1-6T from Minicircuits, WB1010 from Coilcraft )
一个10 kΩ电阻
四个4.7 kΩ电阻
一个2.2 kΩ电阻
两个220 Ω电阻
一个390 Ω电阻
一个500 Ω电位计
一个100 pF电容
两个小信号NPN晶体管（SSM2212 NPN匹配对）
一个运算放大器(OP27)
一个8.2 kΩ电阻（将1.5 kΩ与6.8 kΩ电阻串联可得到近似的等效电阻）
一个47 kΩ电阻
一个100 kΩ电阻
两个470 kΩ电阻
一个10 kΩ电阻
一个1 kΩ电阻
两个22 μF电容
一个1 μF电容
一个47 nF电容
一个小信号PNP晶体管(2N3906)
三个小信号NPN晶体管（2N3904和SSM2212）
两个100 Ω电阻
一个2.2 kΩ电阻
两个10 kΩ电阻
两个小信号NPN晶体管（最好是具有匹配VBE的SSM2212）
两个小信号PNP晶体管（最好是具有匹配VBE的SSM2220）
第二部分
斩波/自动归零
模拟隔离放大器
( 电感 )
( 电容 )
NPN和NMOS多谐振荡器
其它实验项目
2 – AD8561 Comparators
1 – 2N3904 NPN transistor
2 – 1N914 small signal diodes
1 – LED ( any color )
3 – 10KΩ resistor
1 – 20KΩ resistor
1 – 470Ω resistor
通信电路
调谐放大器
变压器耦合放大器
频率合成器
电源管理电路
