内容介绍

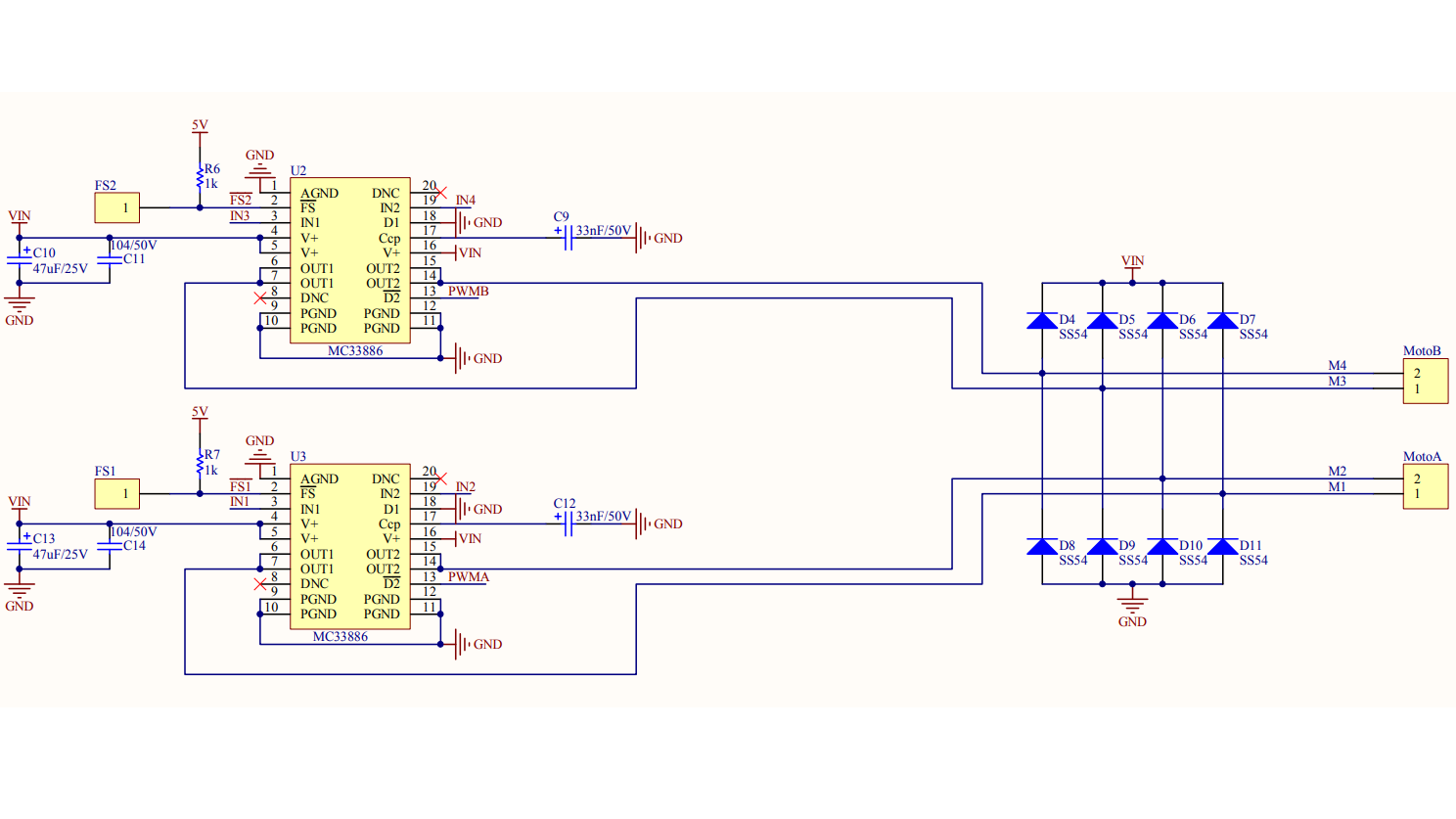

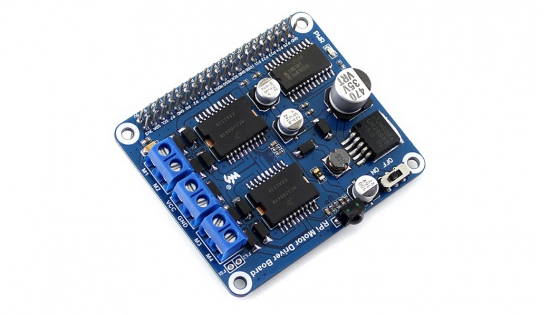

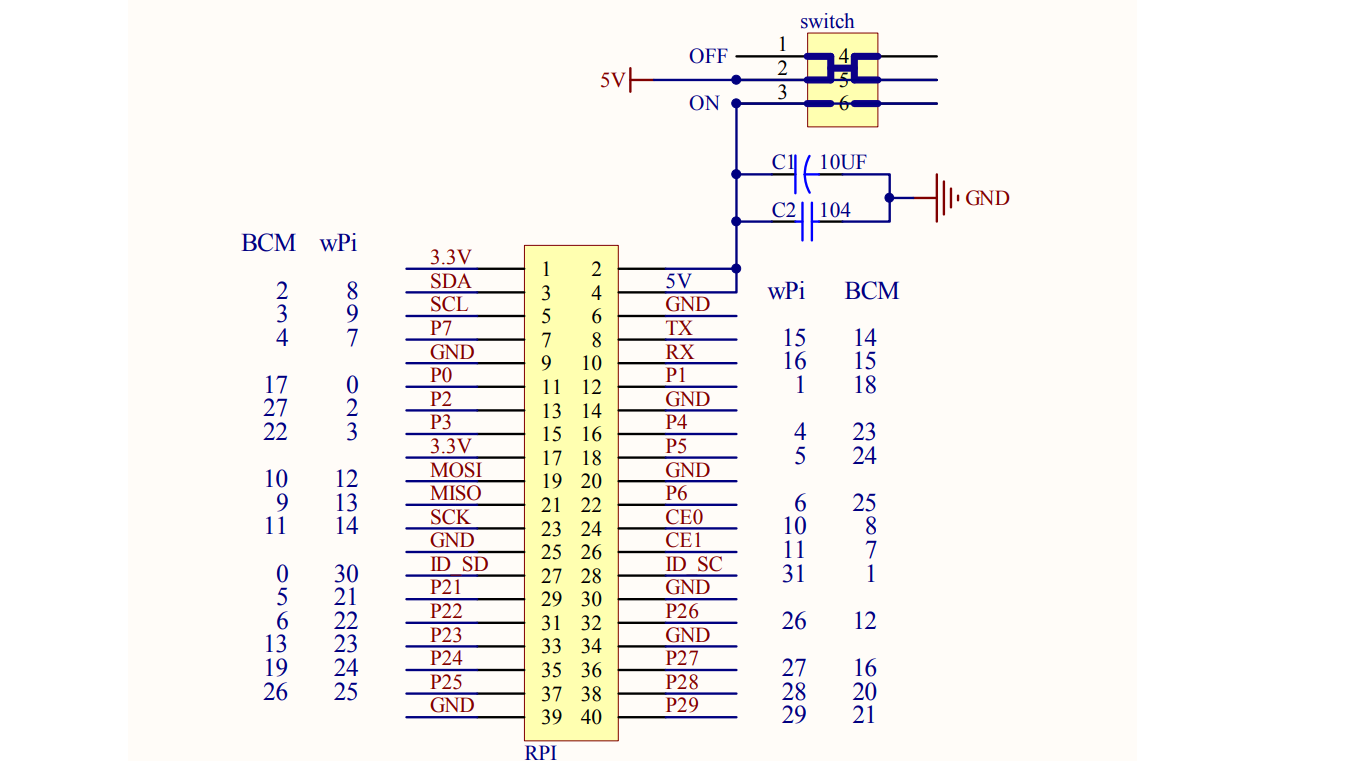

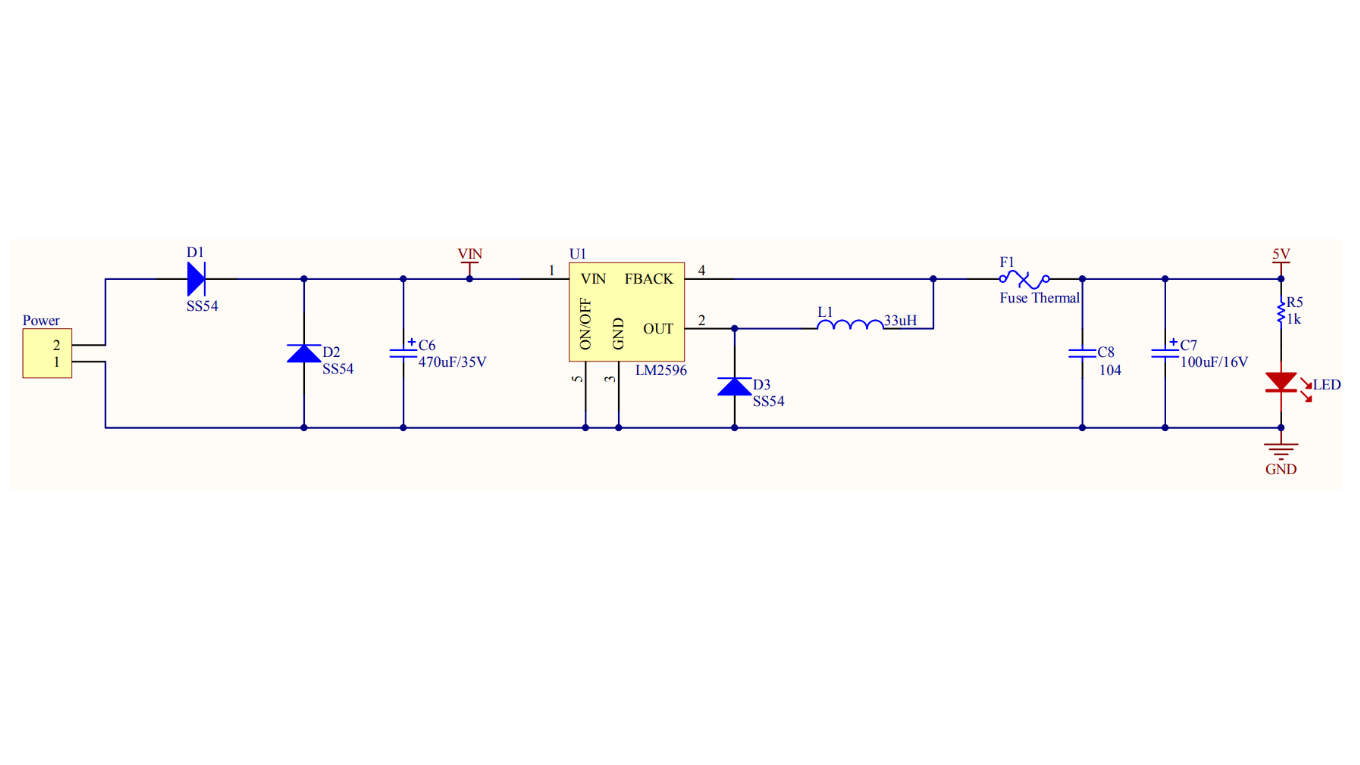

RPi Motor Driver Board是一款专为树莓派设计的电路板，能够驱动两个直流电机或一个步进电机，是DIY移动机器人的理想选择。它具有标准的树莓派40PIN GPIO扩展头，支持树莓派系列板卡。板上搭载的Freescale H-桥驱动MC33886可以控制直流电机双向转动。此外，板上还集成了5V稳压器为树莓派供电，以及用于远程控制机器人的红外接收器。该板还具备多重保护电路，确保了出色的稳定性，并配备了2A自恢复保险丝以保护你的树莓派。驱动芯片具备大输出电流的短路关闭功能和欠压禁用功能，同时还有电机输出的反接保护和电源的反相二极管保护。电源输入范围为7V至40V，单个电机输出电流可达5A，树莓派电源供应电流可达2A。
