内容介绍

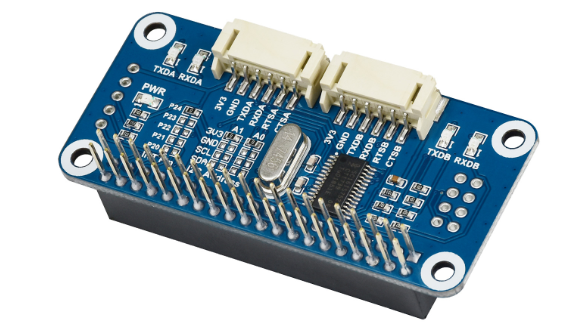

Serial Expansion HAT是一款专为树莓派设计的串口扩展板，可通过I2C扩展两路UART通道和8个可编程IO。基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板，板载SC16IS752，可通过I2C扩展两路UART通道和8个可编程IO，不需要占用额外管脚，通过改变地址跳线可同时接入多达16个模块，相当于扩展出32个串口，板载多个指示灯，方便查看UART扩展接口的工作状态，预留I2C控制接口，方便接入其他主控板，工作电压：3.3V，扩展芯片：SC16IS752，控制接口：I2C，产品尺寸：65mm × 30mm，过孔直径：3.0mm。SC16IS752是双通道高性能的UART扩展芯片，还能额外提供8个可编程IO口，支持SPI和I2C两种接口通信，本模块默认使用I2C接口，并可更改A0与A1的连线方式来改变I2C设备地址。
