内容介绍

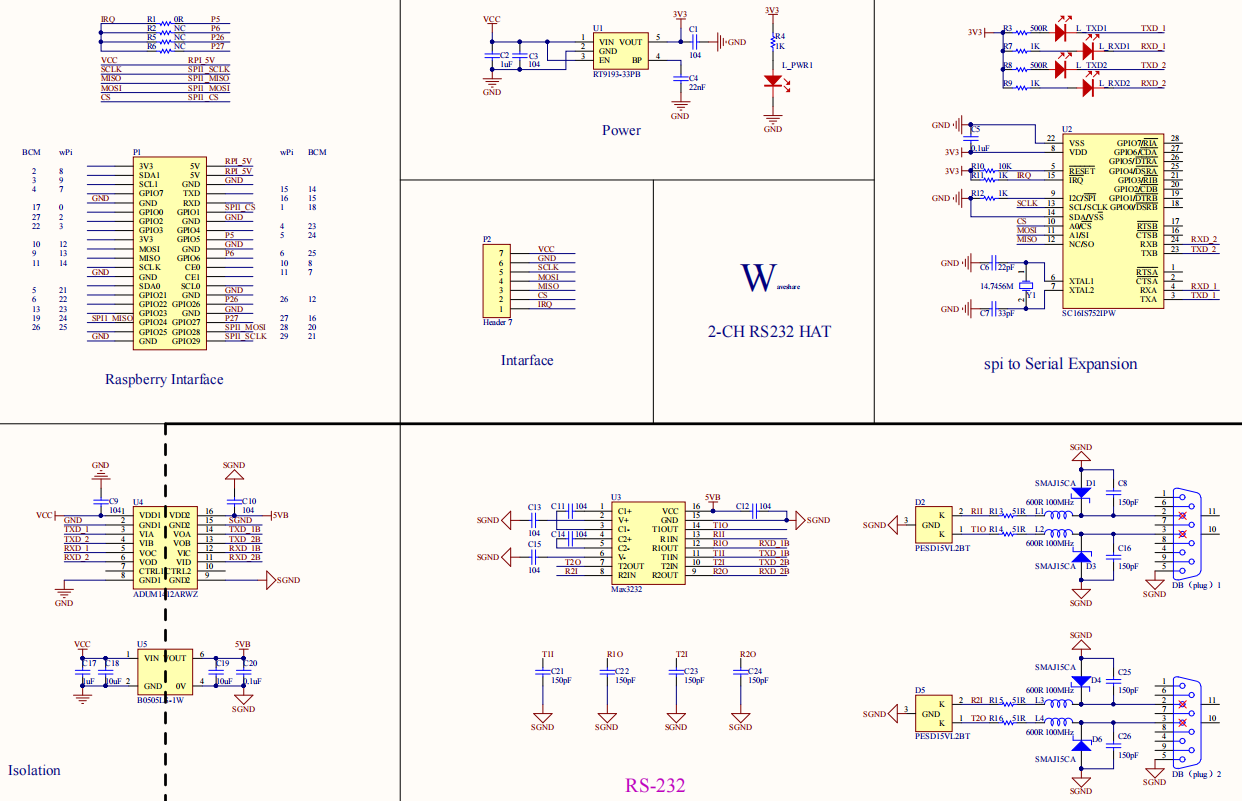

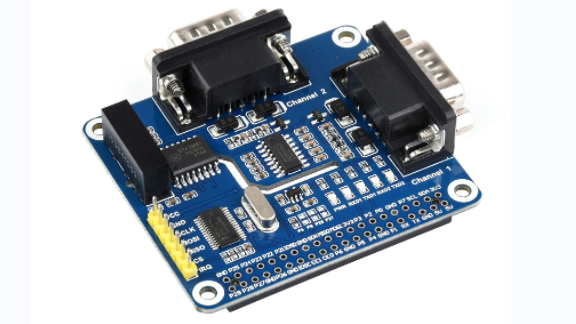

树莓派双通道隔离型RS232扩展板，采用SC16IS752+SP3232方案，内置电源隔离、ADI磁耦隔离和TVS等保护电路。我操作简单，通过SPI接口即可控制两路RS232通信，具有通信速度快、稳定、可靠、安全等特点，可适用于工业自动化等领域。基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板，采用SC16IS752与SP3232双芯片组合方案，可实现SPI转RS232，通信速率高达921600bps，板载TVS(瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电，板载电源和串口收发指示灯，方便查看模块电源和通信状态，引出SPI控制接口，方便接入Arduino等主控板。串口扩展芯片： SC16IS752，RS232收发器： SP3232，通信接口： SPI，通信速率： 300~921600 bps，工作电压： 3.3/5V，产品尺寸： 65mm×56.5mm，过孔直径： 3.0mm。
