TIDA-00539 使用两个 TPS2378 PD 控制器，为 51W 非标准 PoE PD 应用提供强制 4 对 UPOE 解决方案。整合了 UCC2897A 控制器，实现了效率高、瞬变响应良好（驱动）的同步反激式转换器，支持 19V (2.3A)。
特性
- 强制 4 对 UPOE (51W)
- 93% 的高效率（仅转换器）
- 包含测试报告
- 可购买评估板
软硬件
元器件
FOD817DS
光电晶体管光耦合器FOD814 在 4 引脚双线内封装内包括两个砷化镓红外发光二极管，反相并联，驱动硅光电晶体管输出。FOD817 系列在 4 引脚双线内封装内包括一个砷化镓红外发光二极管，驱动硅光电晶体管。
附件下载
Bill of materials (BOM)-TIDREZ1.pdf
Gerber file-TIDCAC7.zip

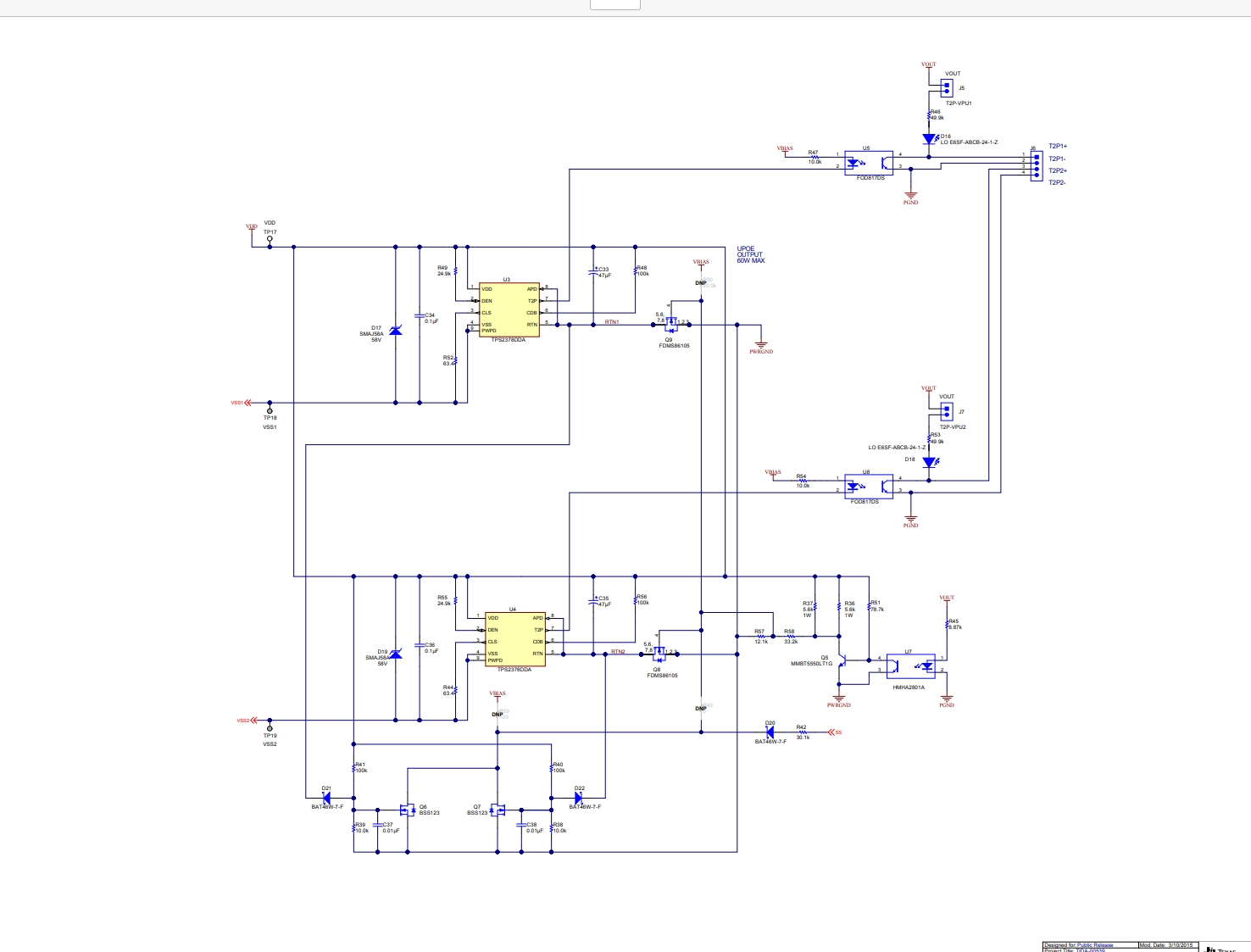

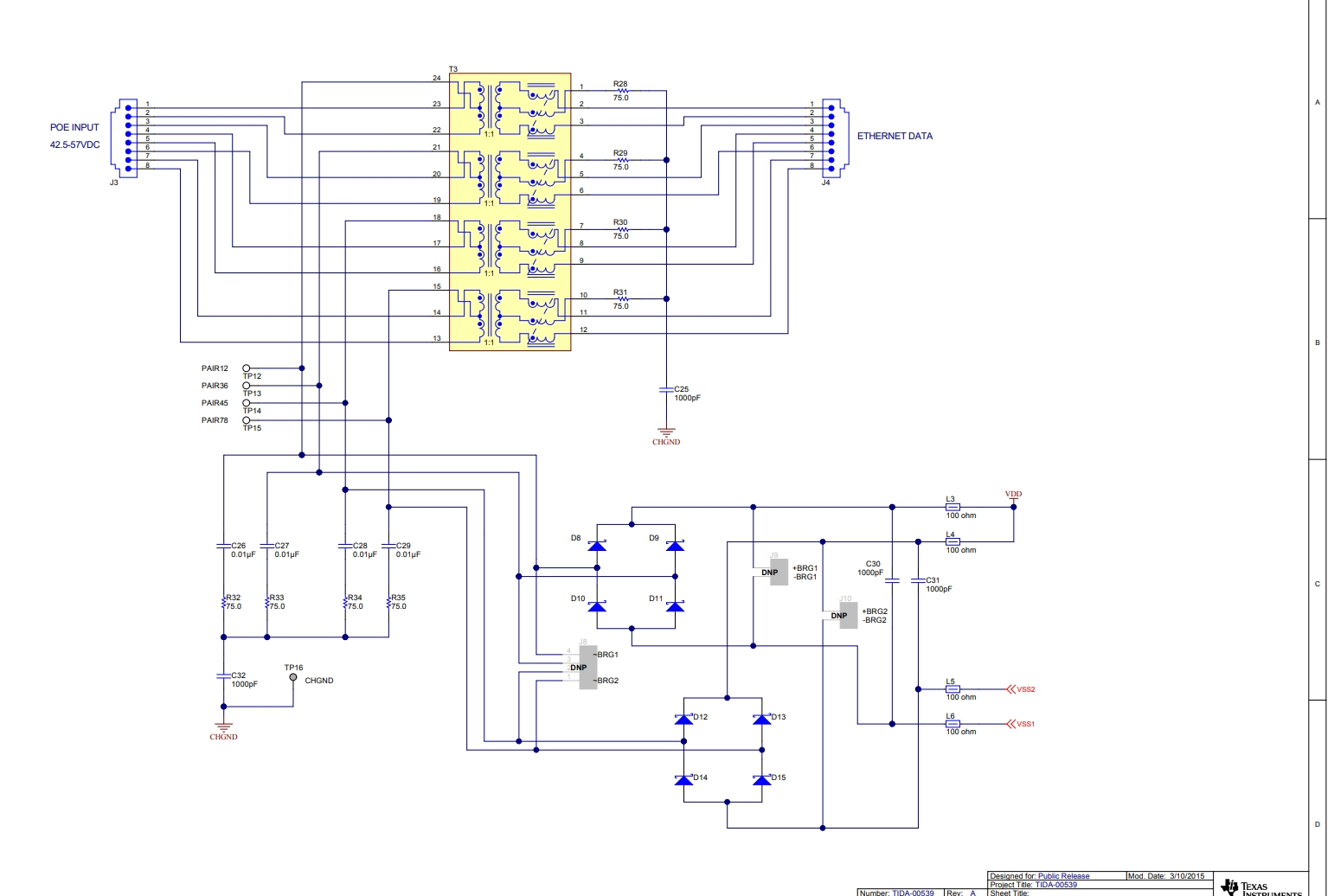

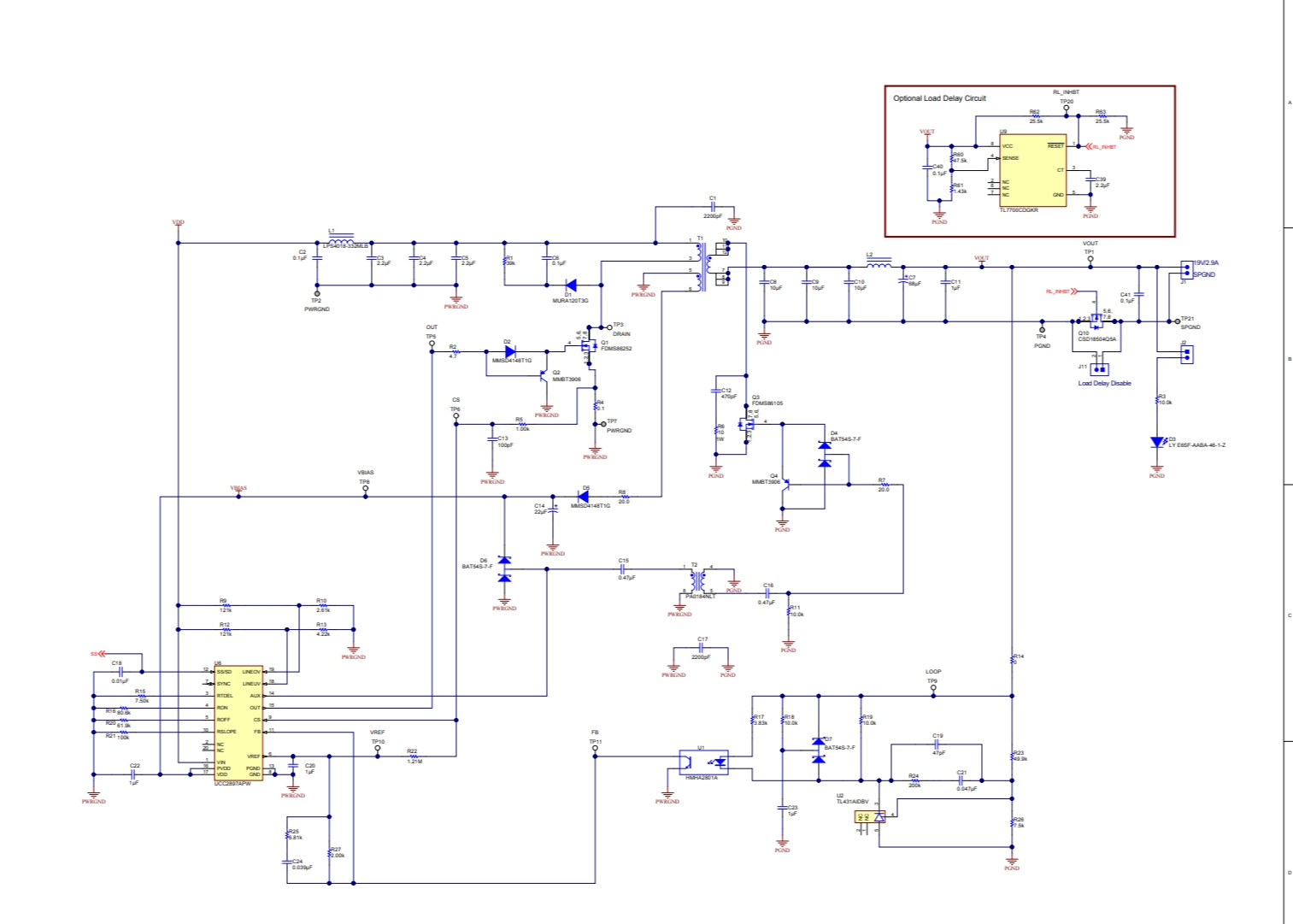

Schematic-TIDREZ0.pdf
原理图PDF
