内容介绍

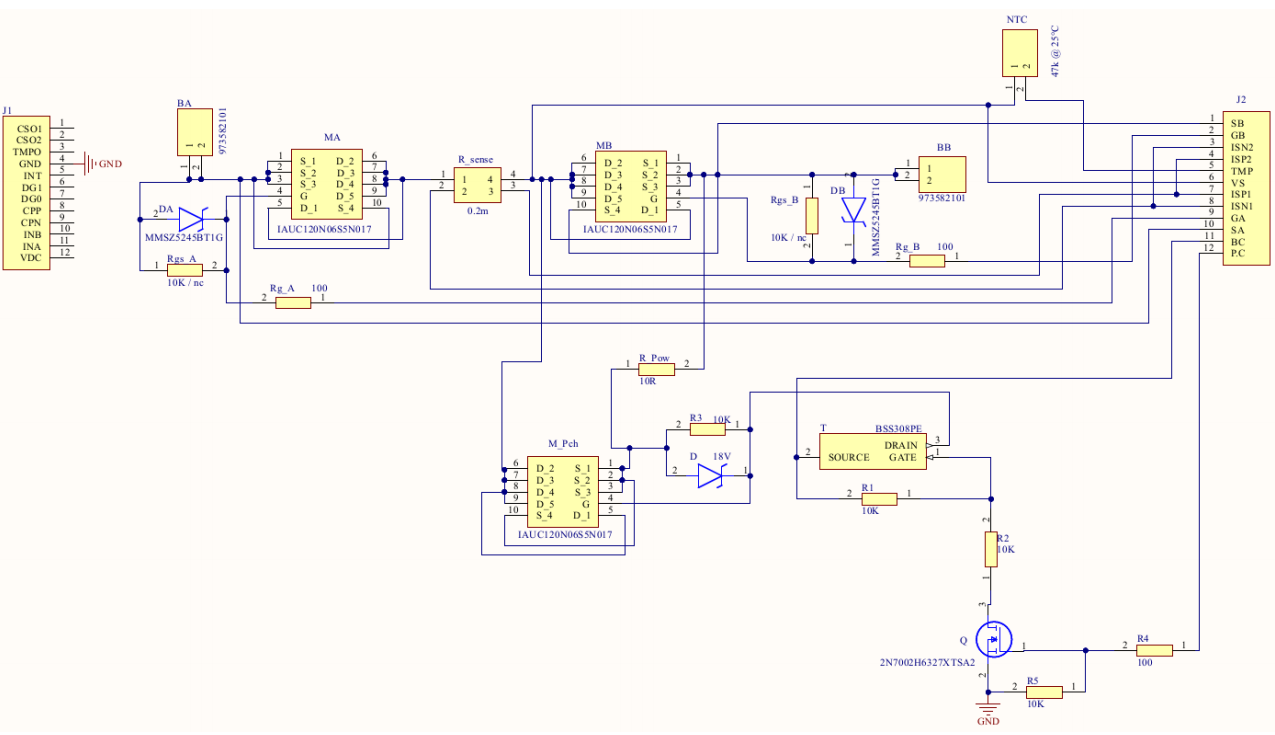

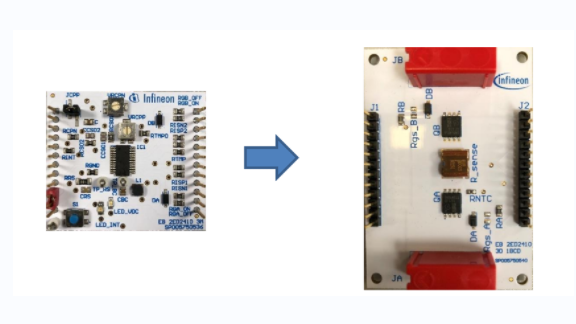

该系列评估板设计用于现代汽车12V和24V的配电网络，可与24V的2ED2410-EM评估主板（EB 2ED2410 3M）配合使用。子板EB 2ED2410 3D 1BCDP专为处理单一负载通道而设计，采用两个60V OptiMOSTM5功率MOSFET（1.1mΩ）以背对背共源配置。此外，该子板还具备专用的预充电路径，用于对负载进行预充电。用户还可以选择其他几种子板，包括EB 2ED2410 3D 1BCS，它采用背对背共源配置，配备0.5mΩ分流器；以及EB 2ED2410 3D 1BCD，采用背对背共漏配置，同样配备0.5mΩ分流器。所有这些子板均设计用于测试基本功能，而非实际应用中的开关或热性能。
