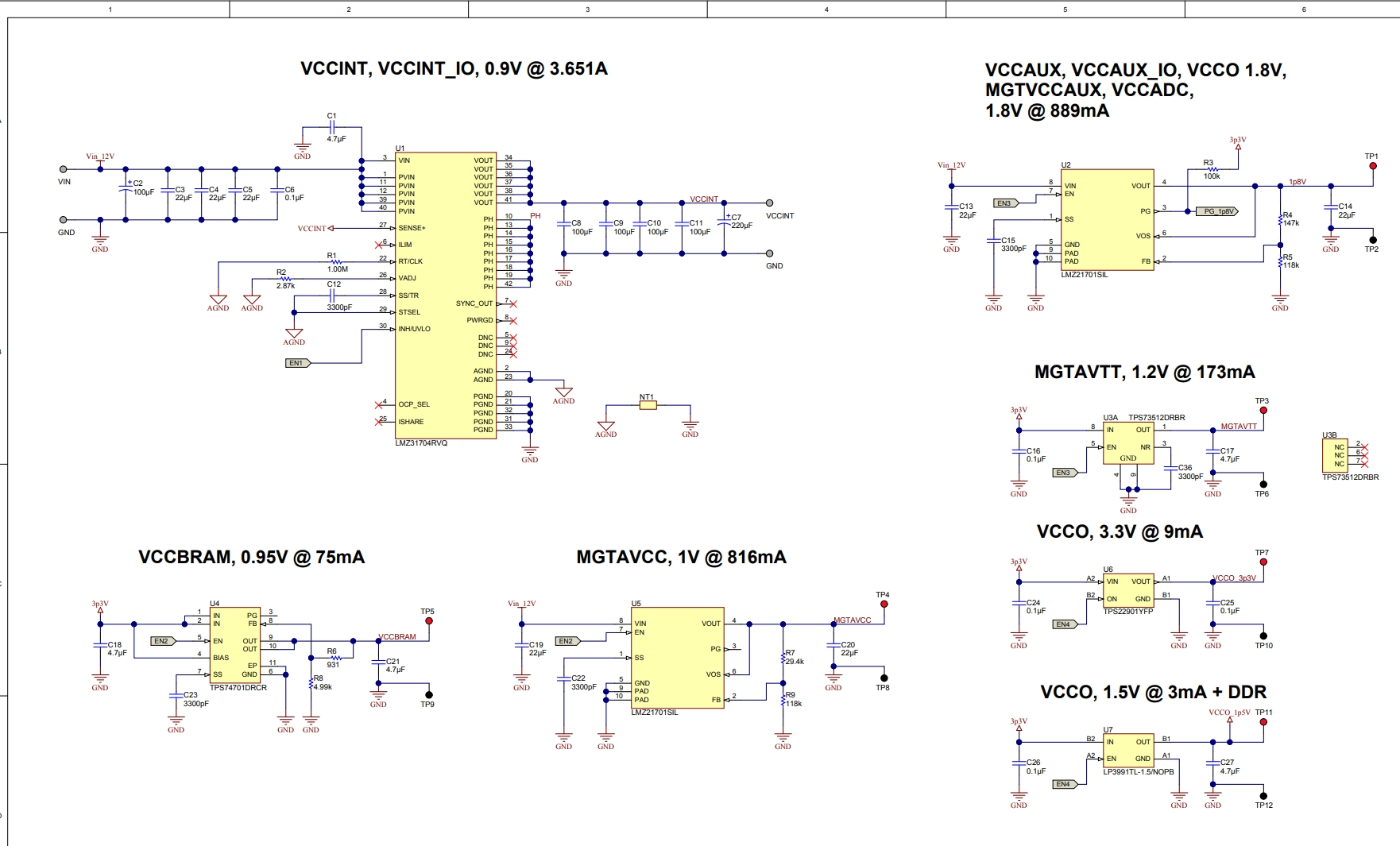

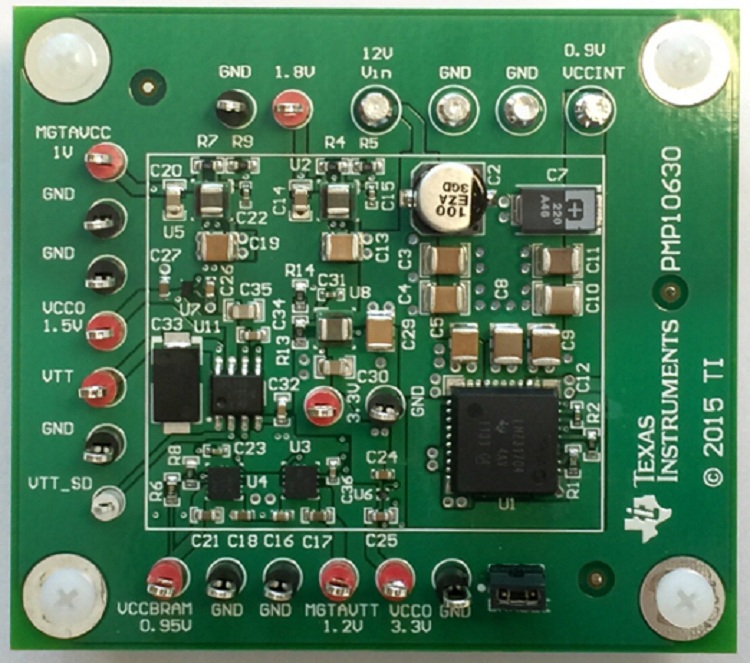

PMP10630 参考设计是 Xilinx Kintex UltraScale XCKU040 FPGA 的完整高密度电源解决方案。此设计采用 SIMPLE SWITCHER 模块与 LDO 的最佳组合，以 36 x 43 mm（1.4 x 1.7 英寸）的较小解决方案尺寸提供所有必要的电压轨。此设计包含为内核电压轨供电的 LMZ31704 LMZ3 系列模块以及三个 LMZ21700/1 Nano 系列模块。此设计使用 LM3880 序列发生器来管理正确的电源定序，此外还包含带 LP2998 DDR 终端稳压器的 DDR3 存储器电源。此参考设计接受 12V 直流输入电压，总输出功率为 6W。 特性 Xilinx® Kintex® UltraScale™ XCKU040 FPGA 的完整电源解决方案 采用 SIMPLE SWITCHER® 电源模块，方便设计并可提供高密度 通过 LM3880 实现简单灵活的电源定序 解决方案尺寸小：1.4 x 1.7 英寸 (36 x 43 mm) 通过 LP2998 提供 DDR3 终端电源 此参考板已经过测试，并包含测试报告和设计文件
