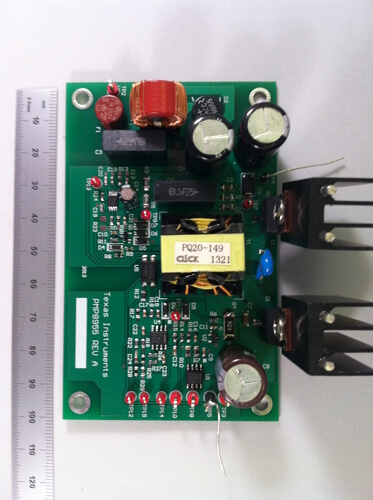

此工业充电器参考设计使用 LM5023 准谐振反激式控制器实现 120VAC 输入设计，微控制器 PWM 控制将 CVCC 输出配置为 10V 至 22.5V 并将输出电流配置为 200mA 至 2A。
特性
- 由 PWM 输入独立配置输出电压和电流
- 20W 以上时效率大于 83%（21.2V 输出）
- 为次级侧微控制器提供 5V 输出
软硬件
元器件
附件下载
Assembly drawing-TIDRDN6.pdf
Bill of materials (BOM)-TIDRDN5.pdf
Gerber file-TIDC996.zip

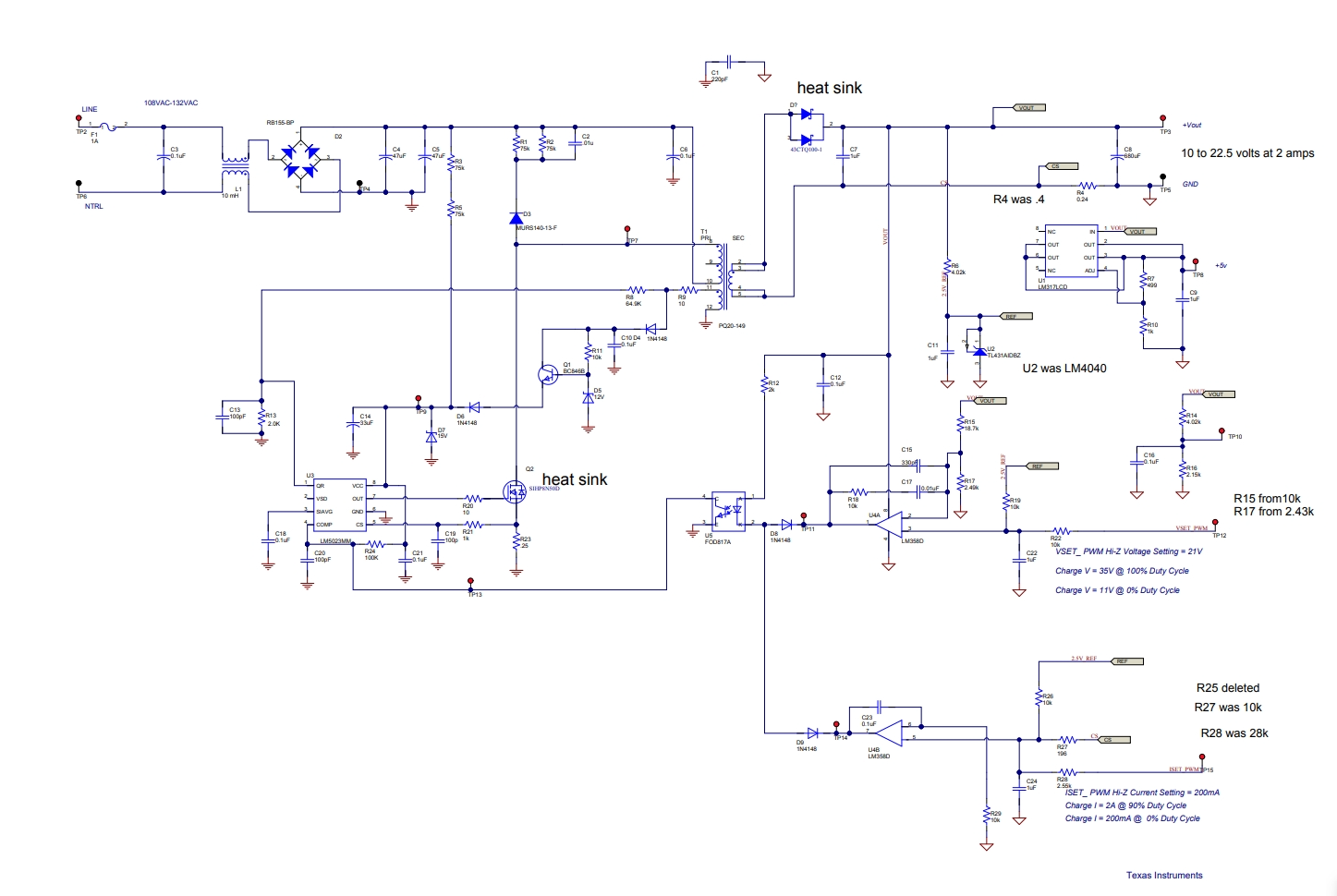

Schematic-TIDRDN4.pdf
