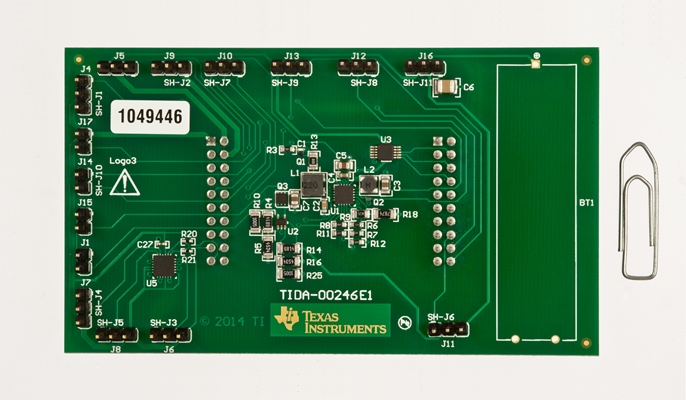

热电发生器 (TEG) 的通用能量采集适配器模块参考设计
此 TI 设计旨在为能量收集提供通用解决方案，同时为热电发电机 (TEG) 提供实际应用。它是以 60nA 的电流运行的完全可编程的状态机并可以启用和禁用重要功能，因为系统需要这些功能优化功耗。 充当 LaunchPad 开发套件 (MSP-EXP430FR5969) 的 BoosterPack，以用作超低功耗状态机。有关 II-VI Marlow 的详细信息：。有关 II-VI Marlow 的详细信息：。 特性 Marlow EverGen® 电源带热收集器源 可承受负温度梯度 针对低温梯度进行了优化（超低功耗） 处于状态机的最低功耗模式的 60nA 全系统功耗（电源 + MCU + 逻辑） MSP430FR5969 LaunchPad (MSP-EXP430FR5969) 的 BoosterPack
标签
热电发生器 (TEG)
通用能量采集适配器
Texas Instruments Incorporated
更新2024-01-22
770

内容介绍

项目来源：热电发生器 (TEG) 的通用能量采集适配器模块参考设计

此 TI 设计旨在为能量收集提供通用解决方案，同时为热电发电机 (TEG) 提供实际应用。它是以 60nA 的电流运行的完全可编程的状态机并可以启用和禁用重要功能，因为系统需要这些功能优化功耗。 充当 LaunchPad 开发套件 (MSP-EXP430FR5969) 的 BoosterPack，以用作超低功耗状态机。有关 II-VI Marlow 的详细信息：。有关 II-VI Marlow 的详细信息：。

特性
  • Marlow EverGen® 电源带热收集器源
  • 可承受负温度梯度
  • 针对低温梯度进行了优化（超低功耗）
  • 处于状态机的最低功耗模式的 60nA 全系统功耗（电源 + MCU + 逻辑）
  • MSP430FR5969 LaunchPad (MSP-EXP430FR5969) 的 BoosterPack



软硬件
元器件
BQ25570RGRR
具有升压充电器和毫微功耗降压转换器的超低功耗能量收集器电源管理 IC
TLV3691IDCKT
小型毫微功耗单通道比较器
TPL5100DGSR
具有电源门控功能和 MOS 驱动器的毫微功耗可编程计时器
TCA9535RTWR
具有中断和配置寄存器的 16 位 1.65V 至 5.5V I2C/SMBus I/O 扩展器
CSD17483F4T
采用 1mm x 0.6mm LGA 封装、具有栅极 ESD 保护的单通道、260mΩ、30V、N 沟道 NexFET™ 功率 MOSFET
CSD13202Q2
采用 2mm x 2mm SON 封装的单通道、9.3mΩ、12V、N 沟道 NexFET™ 功率 MOSFET
附件下载
Assembly drawing-TIDRDS1.pdf
Bill of materials (BOM)-TIDRDS0.pdf
Design Guide-TIDU808.pdf
PCB layout-TIDRDS2.pdf

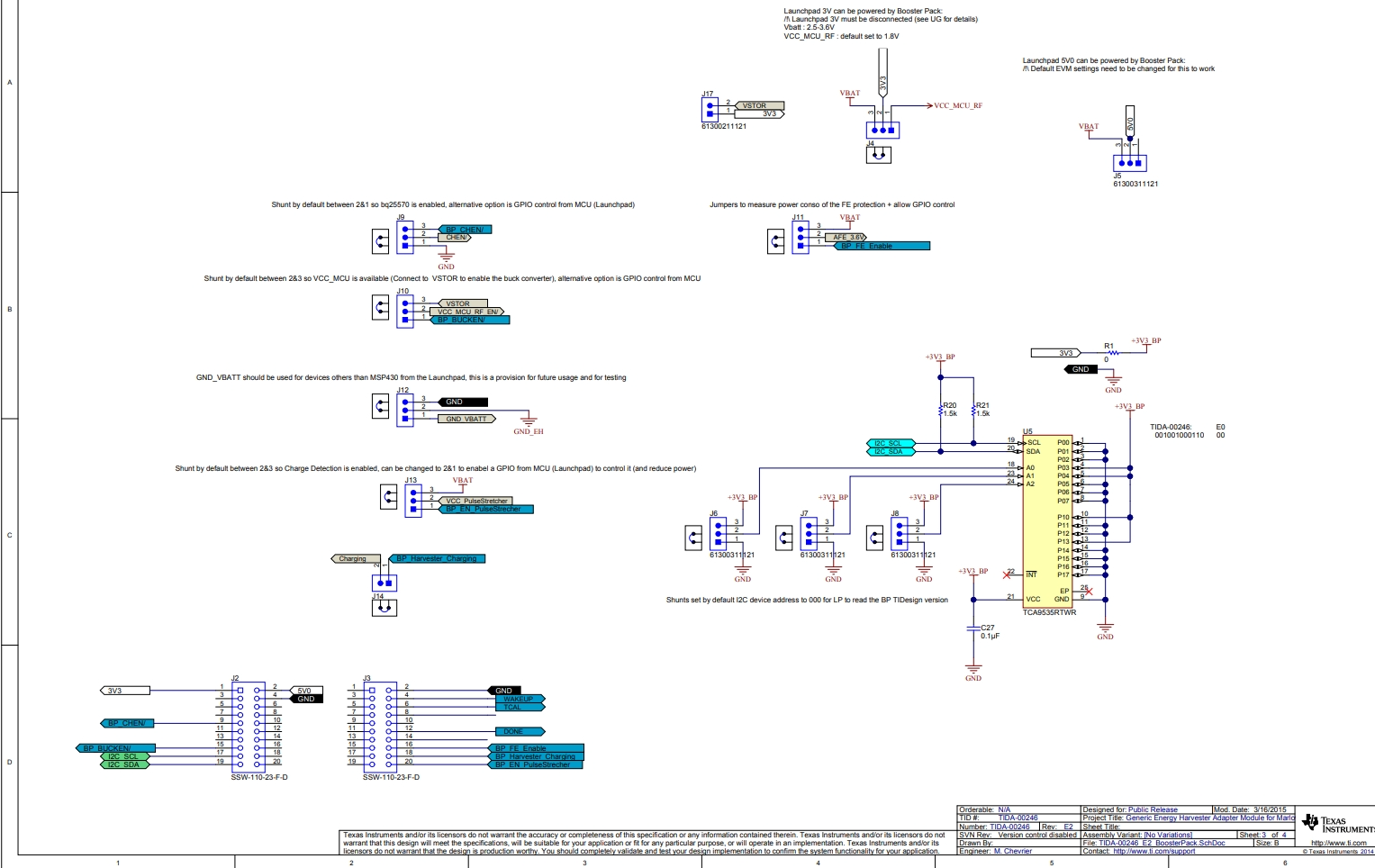

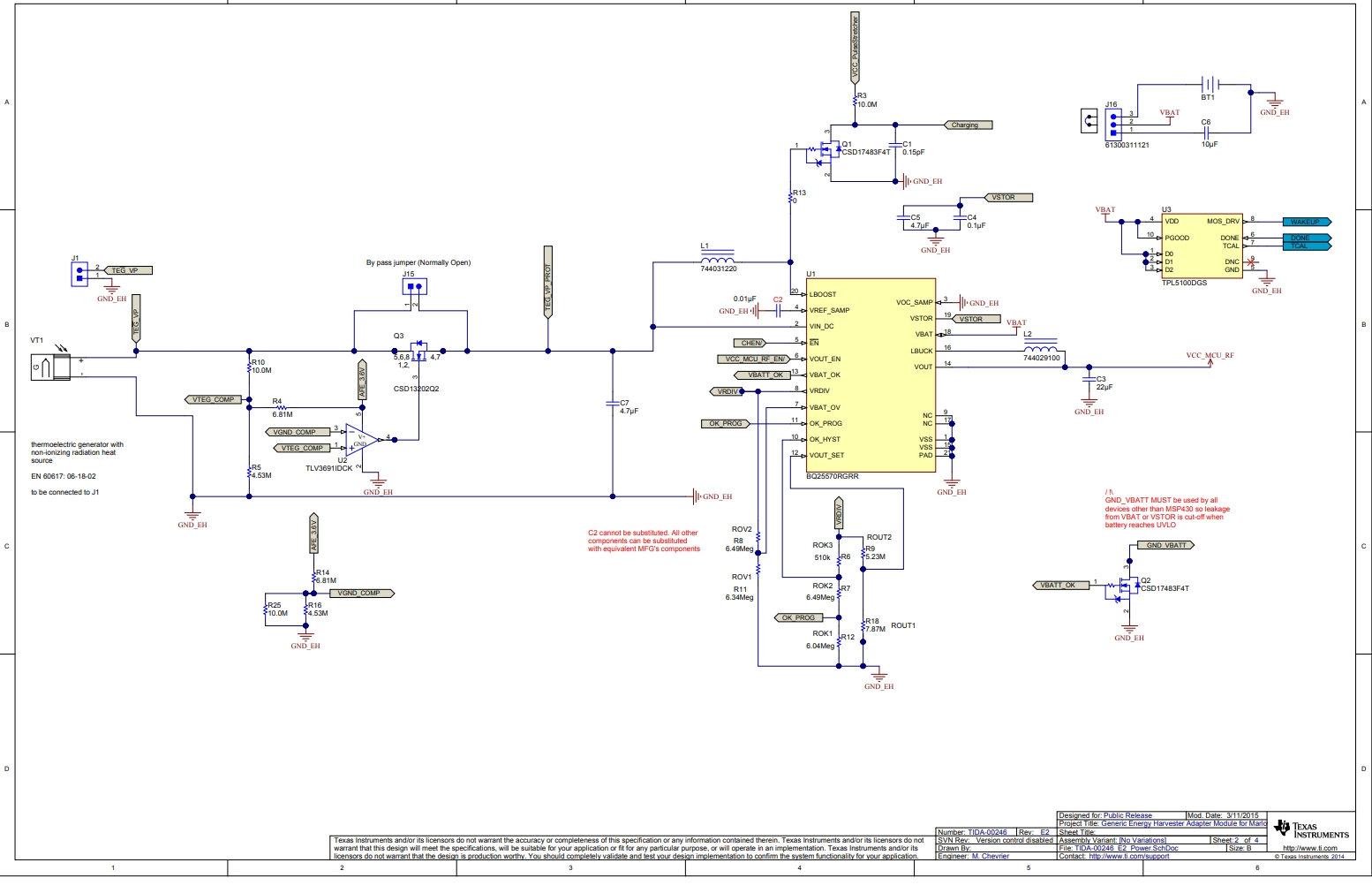

Schematic-TIDRDR9.pdf
原理图PDF
