基于环境光传感器和接近传感器的背光和智能照明控制参考设计
此系统动态调节背光灯相对于环境光源的亮度,以此实现节能和延长背光灯使用寿命的目的。当用户靠近时,电容式接近传感器可唤醒系统,从而进一步节能。 特性 使用铜质 PCB 材料或其他导电材料进行人体接近检测 良好的人眼光谱匹配 动态调节背光亮度 采用紫外线滤波器,适合室外使用 湿度和温度传感器 此子系统经过测试,并包含硬件文件、固件、演示和入门指南
标签
调节背光
智能照明控制
环境光传感器
接近传感器
Texas Instruments Incorporated
更新2024-01-22
38

内容介绍

此系统动态调节背光灯相对于环境光源的亮度,以此实现节能和延长背光灯使用寿命的目的。当用户靠近时,电容式接近传感器可唤醒系统,从而进一步节能。

特性
  • 使用铜质 PCB 材料或其他导电材料进行人体接近检测
  • 良好的人眼光谱匹配
  • 动态调节背光亮度
  • 采用紫外线滤波器,适合室外使用
  • 湿度和温度传感器
  • 此子系统经过测试,并包含硬件文件、固件、演示和入门指南



附件下载
Assembly drawing-TIDRDM2.pdf
Bill of materials (BOM)-TIDRDM1.pdf
Design Guide-TIDU781.pdf
Gerber file-TIDC992.zip
PCB layout-TIDRDM3.pdf

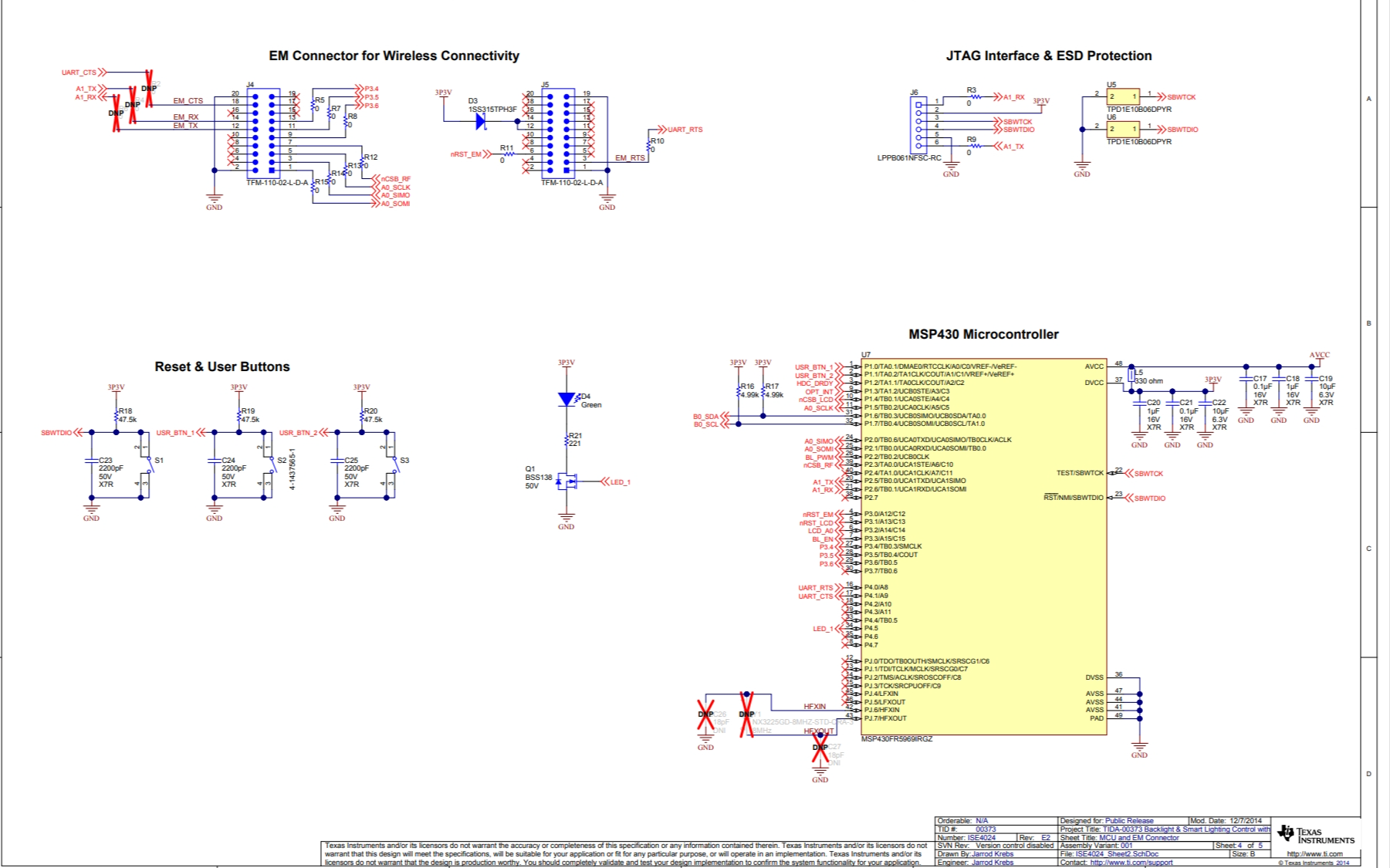

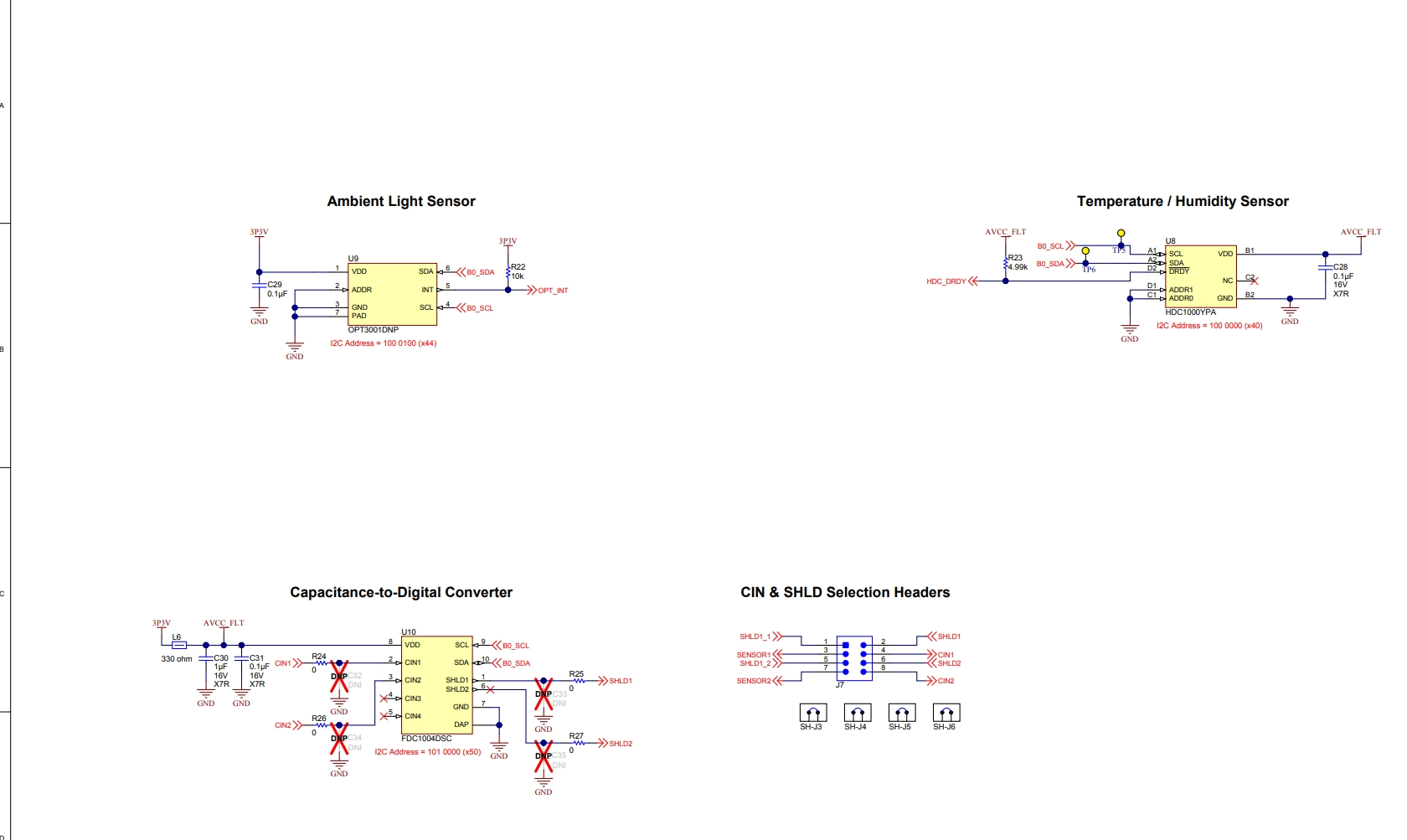

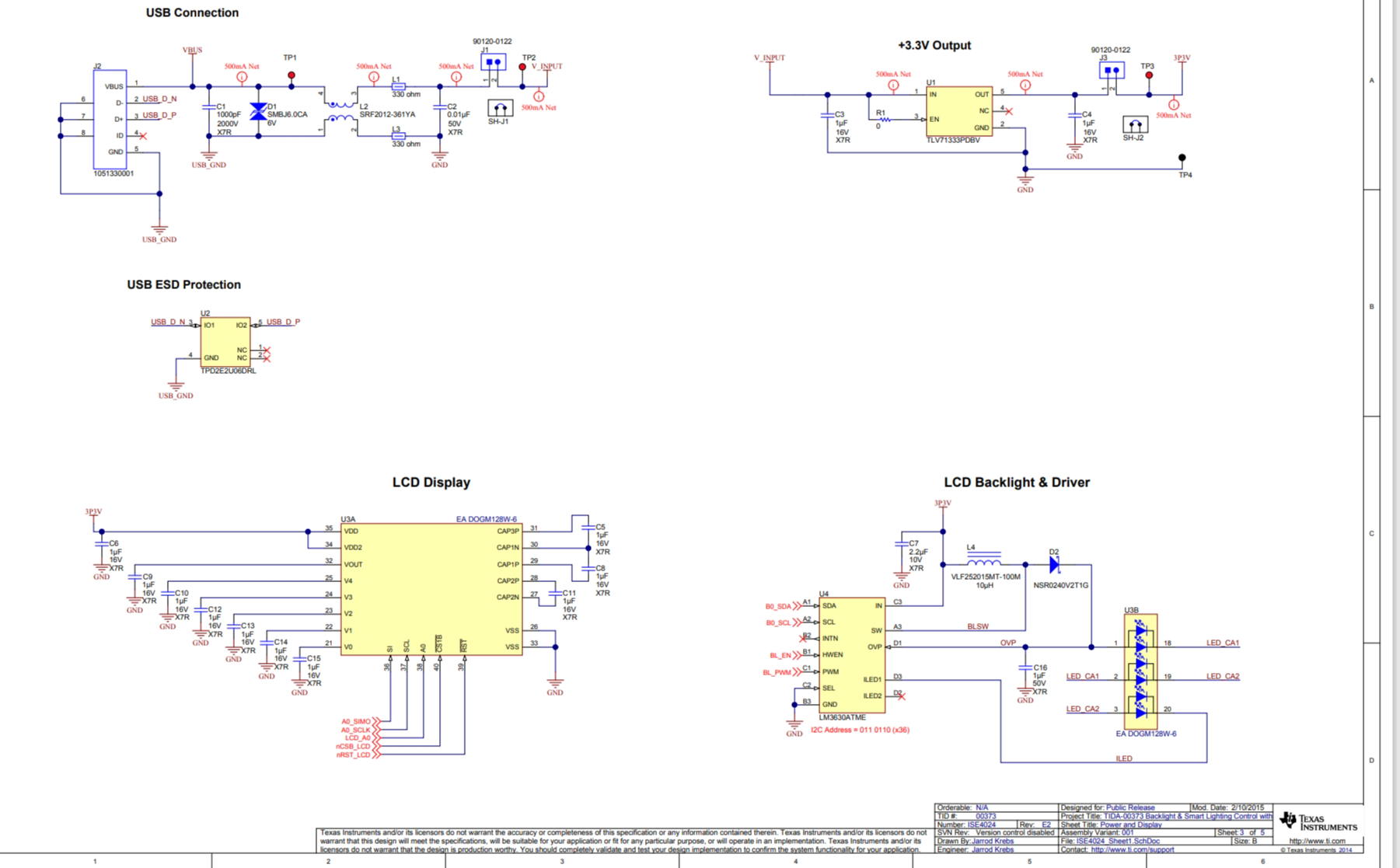

Schematic-TIDRDM0.pdf
原理图PDF
