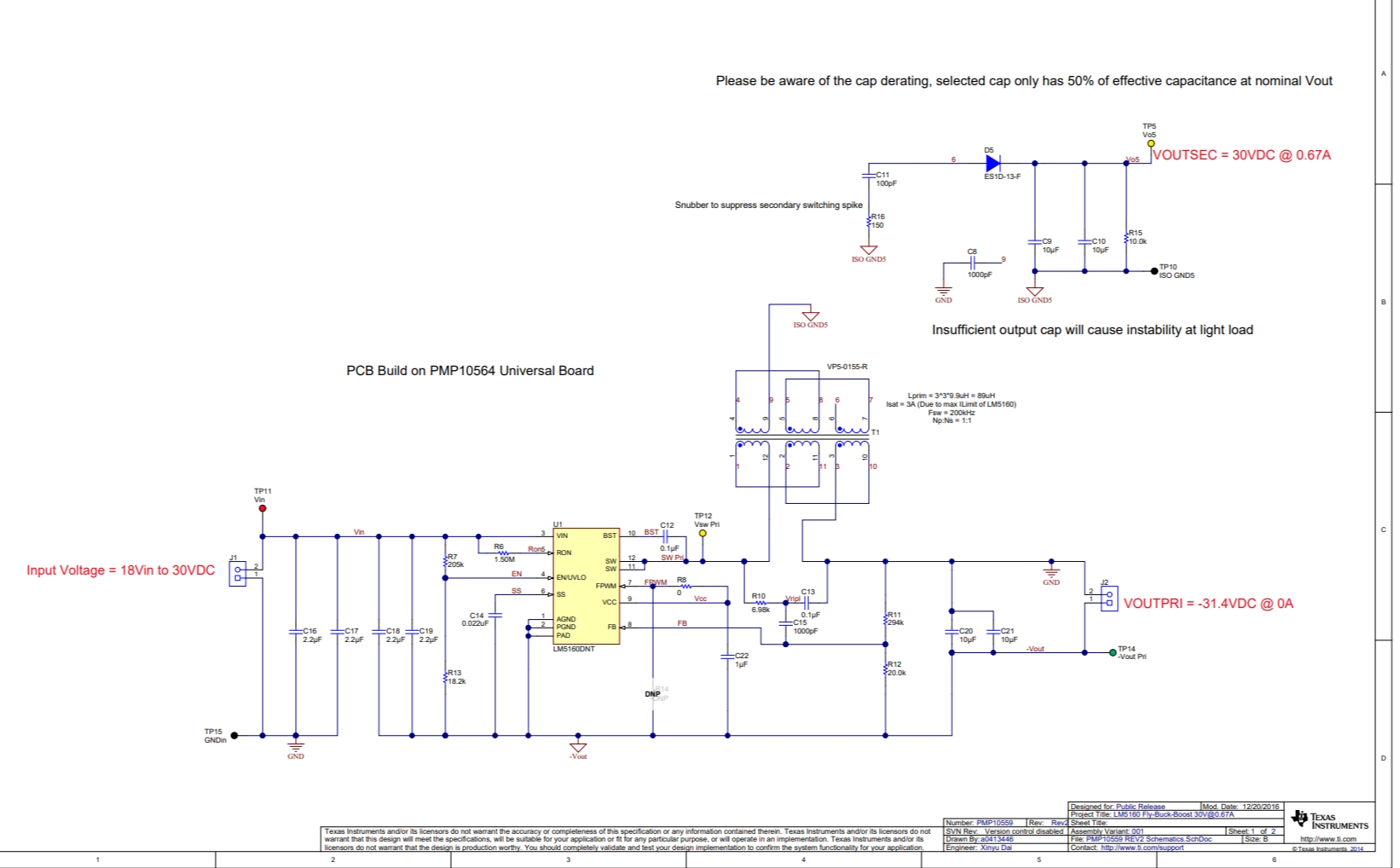

PMP10559 是一种采用负初级电压的非同步隔离式 Flybuck 升压转换器。该电源包含一个同步降压稳压器 LM5160 和一个多功能封装变压器。此设计接受 18V 至 30V 输入电压，提供 30V 输出，并且能够为负载提供 0.67A 电流，因此非常适合 24V 输入的工业应用。此 Fly-Buck 拓扑可调节次级侧输出，无需光耦合器或辅助绕组，并且能够实现 ±5% 范围内的良好调节性能。凭借 LM5160 的恒定导通时间控制，该设计无需环路补偿 - 这可以简化设计，帮助减少外部器件数和降低 BOM 成本。PMP10559 是一种采用负初级电压的非同步隔离式 Flybuck 升压转换器。该电源包含一个同步降压稳压器 LM5160 和一个多功能封装变压器。此设计接受 18V 至 30V 输入电压，提供 30V 输出，并且能够为负载提供 0.67A 电流，因此非常适合 24V 输入的工业应用。此 Fly-Buck 拓扑可调节次级侧输出，无需光耦合器或辅助绕组，并且能够实现 ±5% 范围内的良好调节性能。凭借 LM5160 的恒定导通时间控制，该设计无需环路补偿 - 这可以简化设计，帮助减少外部器件数和降低 BOM 成本。 特性 多功能封装变压器可提高设计的通用性 通过 LM5160 提供 +30V/0.67A 输出，接受 4.5V 至 65V 输入 无需光耦合器即可实现初级侧调节；+/-5% 范围内的良好调节能力 恒定导通时间控制，无需环路补偿，并提供快速瞬变响应 无需初级绕组缓冲器
