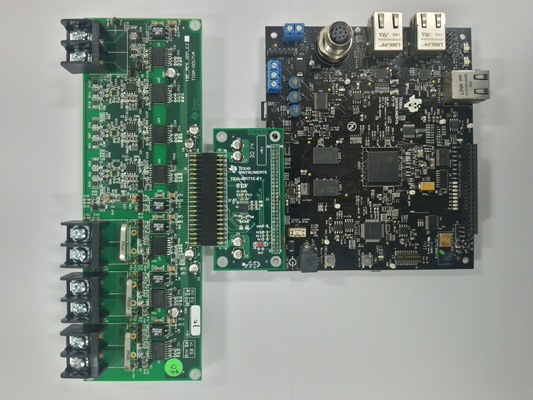

此参考设计使用 增强型隔离式 delta-sigma 调制器以及 ARM Cortex -A9 处理器，可在 PRU-ICSS 上实现 Sinc 滤波器。此设计让您能够评估这些测量值的性能：三个电机电流、三个逆变器电压以及直流链路电压。该参考设计中提供了固件来配置 Sinc 滤波器、设置调制器频率以及接收来自 Sinc 滤波器的数据。此外，还提供一个多功能运行时 GUI 来帮助用户验证 AMC130x 性能，并支持 Sitara 处理器中对 Sinc 滤波器参数进行的配置更改。 特性 独一无二的 50mV 更低输入电压范围允许使用更小的分流电阻器，从而实现更低的成本和热损耗 使用专有的可编程实时单元 (PRU-ICSS) 在 AM437x Sitara™ ARM® Cortex® -A9 处理器上实现 Sinc3 数字滤波器 跨增强型隔离层进行精确测量：校准准确度为 ±0.2% 使用 OSR 为 16 的 Sinc3 滤波器为短路保护实现快速 (<4uSec) 响应时间，从而不需要外部组件 通过运行时 GUI 对调制器时钟、sinc 滤波器参数以及电流和电压波形进行全面的性能分析
