用于三相逆变器的宽输入隔离型 IGBT 栅极驱动 Fly-Buck 电源 - 参考设计

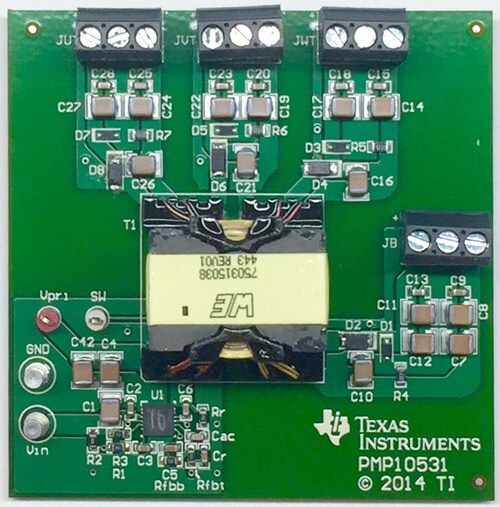

此参考设计在单个 24 伏直流输入电源中提供绝缘栅极双极型晶体管 (IGBT) 栅极驱动器所需的隔离式正负电压轨。此参考设计采用 Fly-Buck 控制拓扑,从单一变压器生成用于三相逆变器所有三个臂的电源轨。它使用初级侧调节,可以在不使用光耦合器反馈和辅助绕组的情况下实现良好的交叉调节。通过变压器的耦合绕组生成隔离式输出。单独隔离每个高侧 IGBT 的电压轨,合并所有低侧 IGBT 的电压轨。 特性 • 隔离型电源,输入范围为 24V±20%,支持用于三相逆变器(每个臂为半桥配置)的 6 个 IGBT 栅极驱动器 • 低波纹 (<200mV) 偏置输出(+15V 和 -8V),为三相逆变器的每个 IGBT 提供 2.3W 的输出功率 • Fly-Buck 拓扑提供带初级侧调节的易于设计的多输出隔离式电源解决方案 • 平衡满载峰值效率为 82% • 输出电容器的额定值支持高达 6A 的峰值栅极驱动电流
标签
三相逆变器
IGBT 栅极驱动 Fly-Buck 电源
Texas Instruments Incorporated
更新2024-01-22
396

内容介绍

此参考设计在单个 24 伏直流输入电源中提供绝缘栅极双极型晶体管 (IGBT) 栅极驱动器所需的隔离式正负电压轨。此参考设计采用 Fly-Buck 控制拓扑,从单一变压器生成用于三相逆变器所有三个臂的电源轨。它使用初级侧调节,可以在不使用光耦合器反馈和辅助绕组的情况下实现良好的交叉调节。通过变压器的耦合绕组生成隔离式输出。单独隔离每个高侧 IGBT 的电压轨,合并所有低侧 IGBT 的电压轨。

特性
  • • 隔离型电源,输入范围为 24V±20%,支持用于三相逆变器(每个臂为半桥配置)的 6 个 IGBT 栅极驱动器
  • • 低波纹 (<200mV) 偏置输出(+15V 和 -8V),为三相逆变器的每个 IGBT 提供 2.3W 的输出功率
  • • Fly-Buck 拓扑提供带初级侧调节的易于设计的多输出隔离式电源解决方案
  • • 平衡满载峰值效率为 82%
  • • 输出电容器的额定值支持高达 6A 的峰值栅极驱动电流



附件下载
Application Note-SLAA672.pdf
Application Note-SLLA354.pdf
Assembly drawing-TIDRCA7.pdf
Bill of materials (BOM)-TIDRCA6.pdf
Gerber file-TIDC832.zip
PCB layout-TIDRCA8.pdf
Reference Guide-ZHCU106A.pdf
Schematic-TIDRCA5.pdf
原理图PDF
