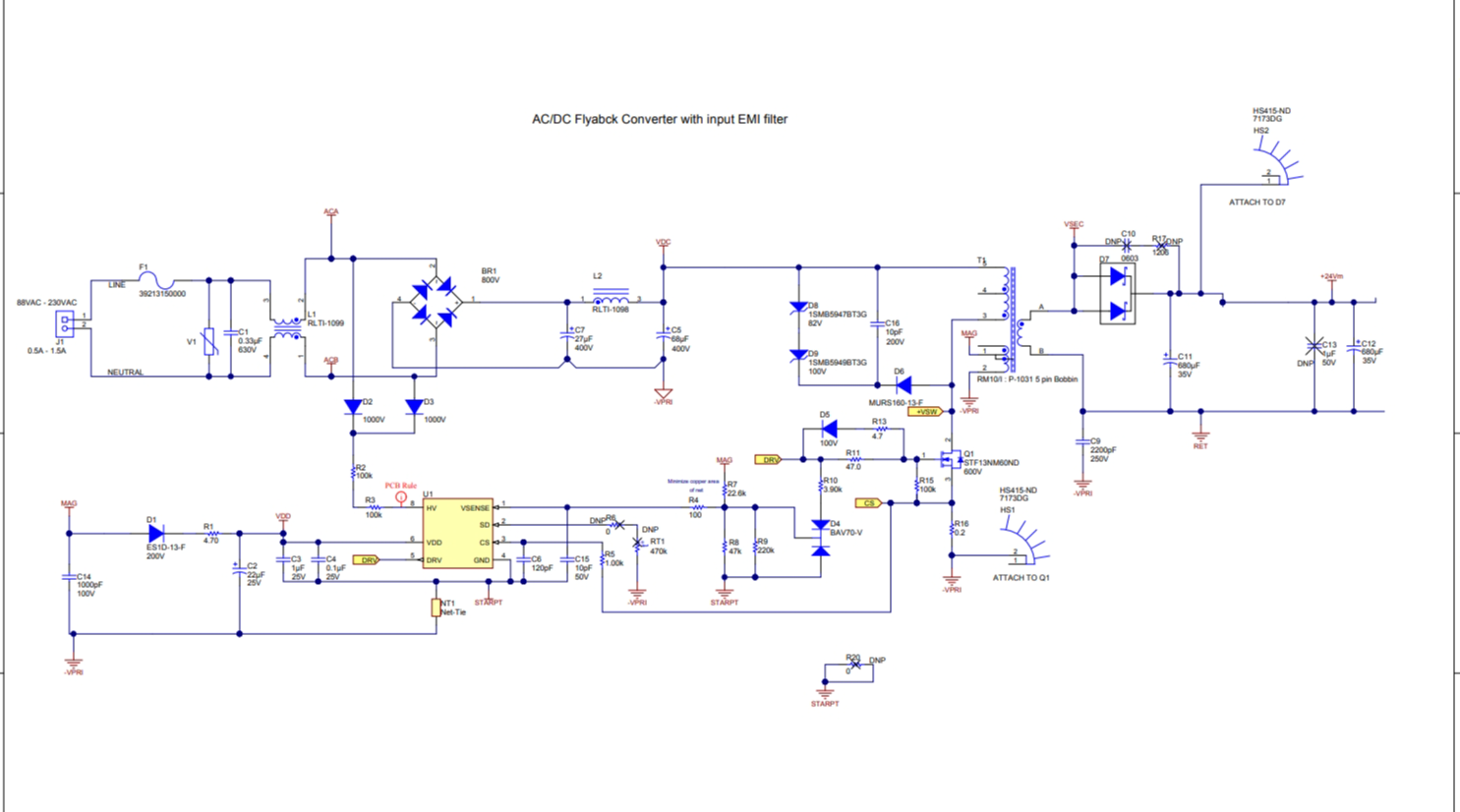

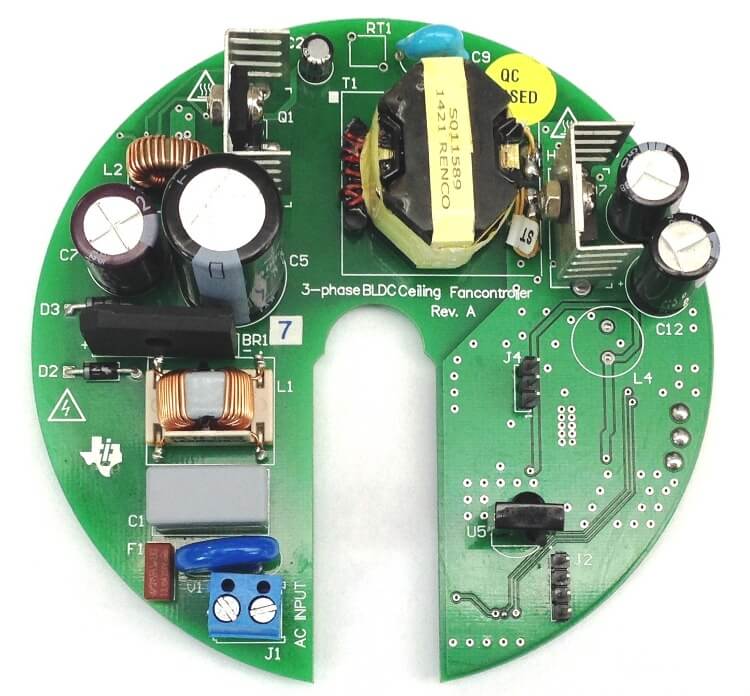

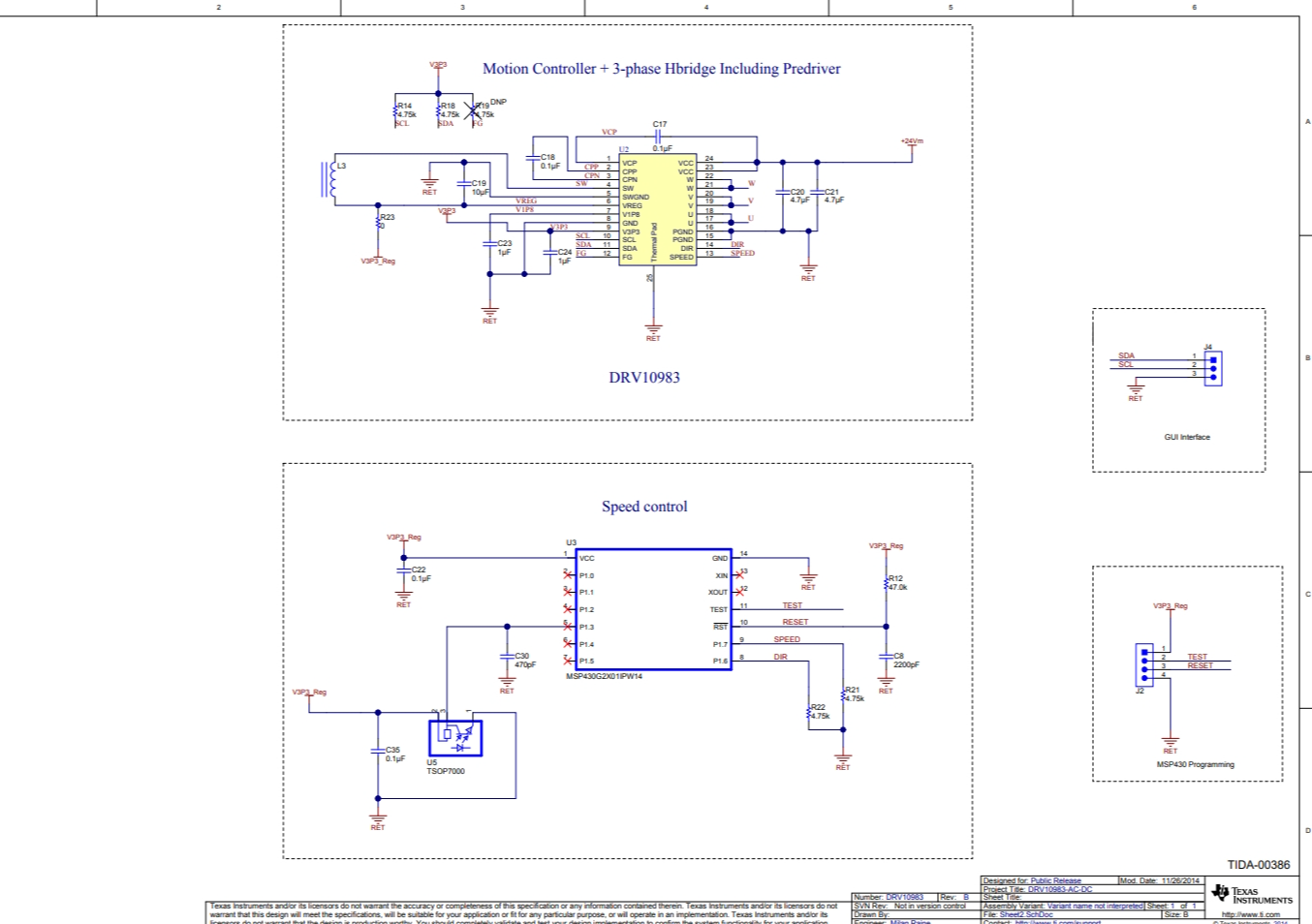

此参考设计是一种使用交流电源运行的无刷直流吊扇控制器。它具有 DRV10983 24V 三相电机驱动器，可通过正弦电流和无传感器控制来驱动电机。UCC28630 将 90-265VAC 转换为 24VDC。MSP430G2201 超值系列处理器可解码红外信号以进行速度控制。通过随附的固件可与基于 NEC 传输协议的标准红外遥控器轻松集成。 特性 25kHz 正弦无传感器控制方式可实现最小的扭矩纹波和可闻噪声 90Vac 至 265Vac 通用交流工作电压范围 具有严格电压调节功能的 24VDC 在整个输入电压范围内实现 ±1% 的速度调节 交流开关在 24VDC 上仅产生 0.6% 的纹波，具有出色的声学性能 直流/交流效率在所有负载和线路条件下均为 >85%，可满足严格的能效要求
