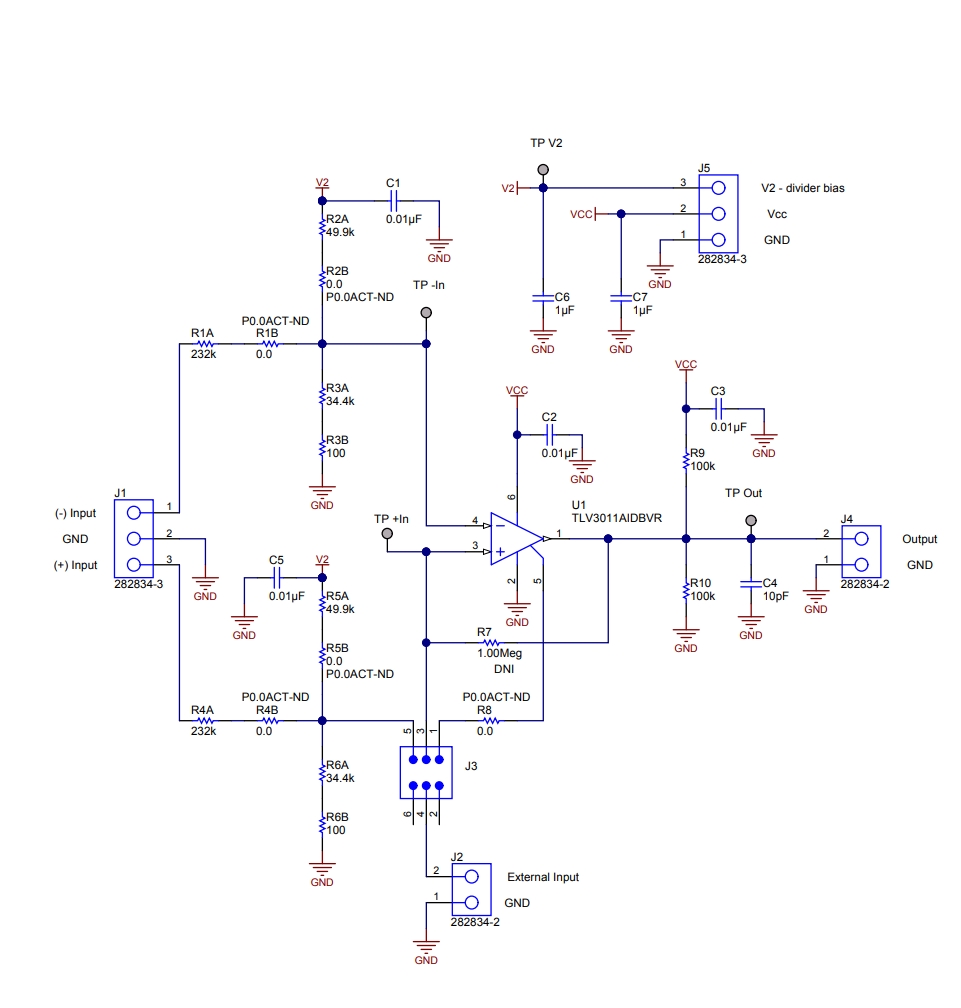

此 TI 验证设计可为低电压比较器的双极性、高压差动输入接口提供原理、组件选择、仿真、原理图、PCB 布局、BOM 以及性能测量结果。? 此设计支持比较器（如 ）以 +3.3V 单电源运行，并可对超出各自正常输入范围且极性 (±) 不限的两种输入电压进行比较。此设计考虑到了所有比较器和无源组件误差，因此直流输入误差小于 10mV。此设计还提供了最坏情况分析技术，以确定限流电阻器容差产生的直流误差（适用于电阻器用于比较器输入网络的情况）。此 TI 验证设计可为低电压比较器的双极性、高压差动输入接口提供原理、组件选择、仿真、原理图、PCB 布局、BOM 以及性能测量结果。? 此设计支持比较器（如 ）以 +3.3V 单电源运行，并可对超出各自正常输入范围且极性 (±) 不限的两种输入电压进行比较。此设计考虑到了所有比较器和无源组件误差，因此直流输入误差小于 10mV。此设计还提供了最坏情况分析技术，以确定限流电阻器容差产生的直流误差（适用于电阻器用于比较器输入网络的情况）。 特性 • TI 精密设计：验证设计包含理论、组件选择、TINA-TI 仿真、PCB 原理图和布局、物料清单以及性能测量结果 • 比较器和无源组件产生的直流误差小于 +/-10 mV • +/-15V 的输入范围，双极性 • 单电源解决方案 • 采用 TLV3201 比较器 • 此设计也可与 TLV3011、TLV3012、TLV3401 和 TLV3701 比较器配合使用，以达到替代设计目的
