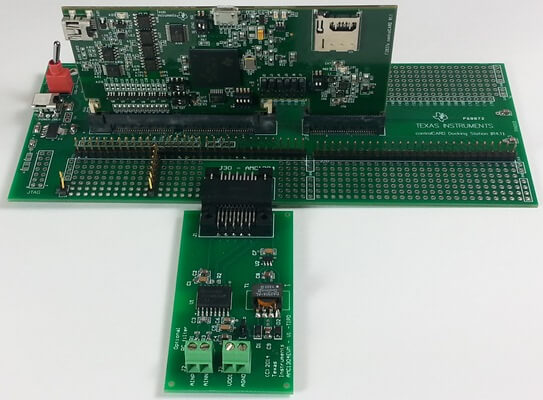

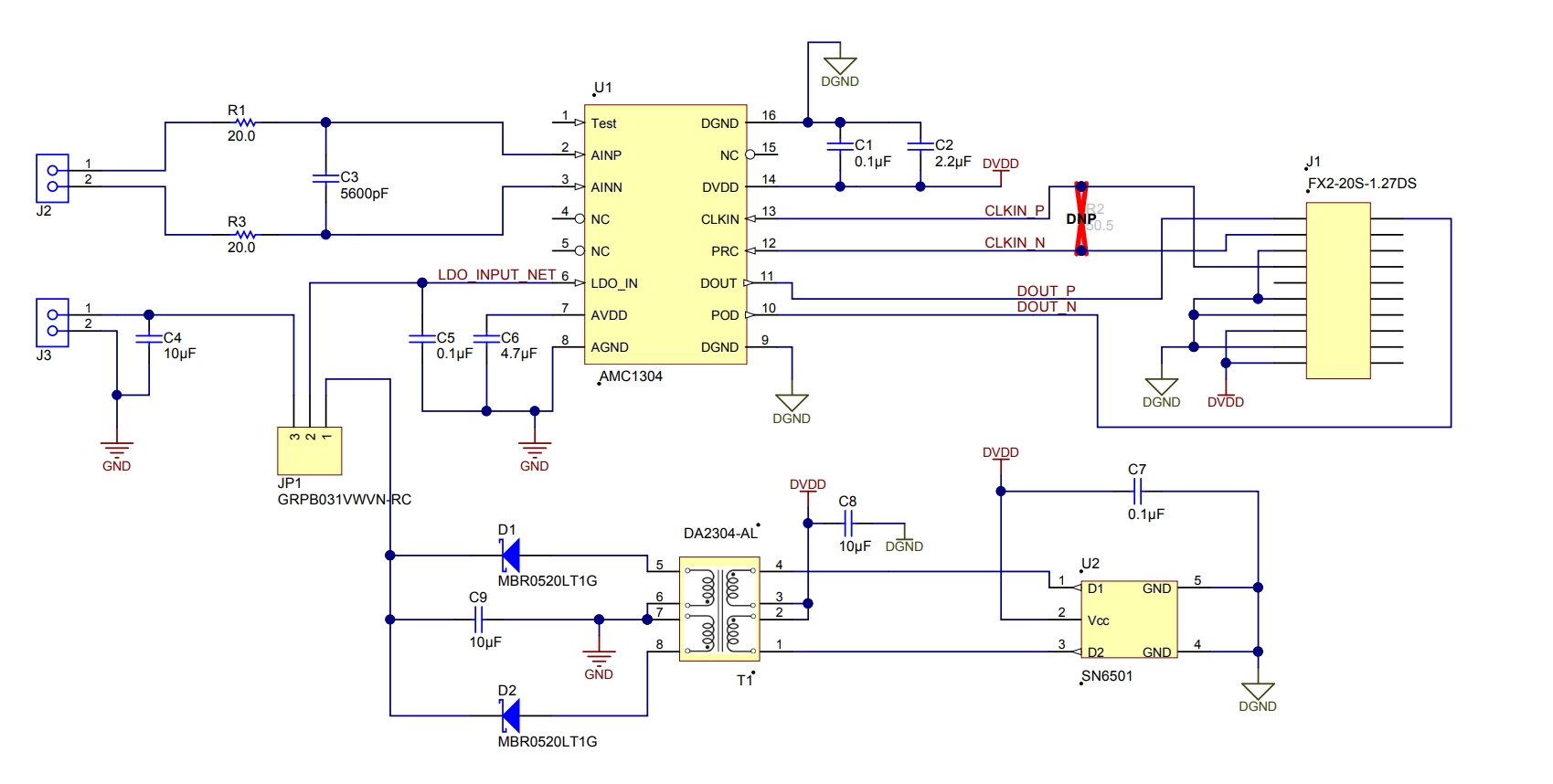

此参考设计经过验证，基于 AMC1304M25 隔离式 Δ-Σ 调制器和 TMS320F28377D 微控制器实现隔离式电流检测数据采集。此设计适用于需要出色电流隔离和精度的基于分流器的电流测量应用，例如工业电机驱动器、光伏逆变器和电能计量。它能够测量从 -10A 到 +10A 的负载电流，未校准精度优于 0.3%，它还提供高分辨率通道和额外的过流或短路检测通道双重功能。设计功能和性能通过制造三个 PCB 并测量直流和交流输入信号的结果，针对电路设计目标进行了验证。 特性 验证的设计包含原理、组件选择、TINA-TI 仿真、测量结果、PCB 布局和修改 电隔离式电流检测 16 位输出，78.1kSPS ±10A，< 0.3%（未校准精度） 78dB SNR（最小值）
