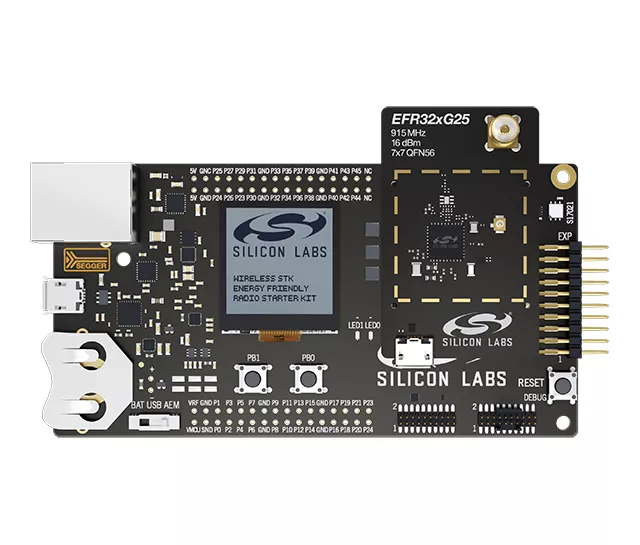

EFR32FG25 Wi-SUN 902-928 MHz 16 dBm 专业套件
EFR32FG25 Wi-SUN Pro 套件旨在支持基于 Sub-GHz WiSUN FAN 的无线物联网设备的开发。 Pro 套件包括一个无线电板,为 EFR32FG25 无线 SoC 提供完整的参考设计,并具有覆盖 902-928 MHz 的 16 dBm 匹配网络。 WPK 主板包含一个带有数据包跟踪接口和虚拟 COM 端口的板载 J-Link 调试器,可通过扩展接头对连接的无线电板以及外部硬件进行应用程序开发和调试。 FG25 Pro 套件提供了开发大容量、可扩展的 Sub-GHz 无线物联网应用所需的所有工具。
标签
EFR32FG25
Silicon Laboratories Inc
更新2024-03-01
121

内容介绍

EFR32FG25 Wi-SUN Pro 套件旨在支持基于 Sub-GHz WiSUN FAN 的无线物联网设备的开发。 Pro 套件包括一个无线电板,为 EFR32FG25 无线 SoC 提供完整的参考设计,并具有覆盖 902-928 MHz 的 16 dBm 匹配网络。 WPK 主板包含一个带有数据包跟踪接口和虚拟 COM 端口的板载 J-Link 调试器,可通过扩展接头对连接的无线电板以及外部硬件进行应用程序开发和调试。 FG25 Pro 套件提供了开发大容量、可扩展的 Sub-GHz 无线物联网应用所需的所有工具。

软硬件
元器件
LP3878SD-ADJ/NOPB
具有使能功能的 800mA、16V、可调节低压降稳压器
24AA024T-I/MNY
2Kb I2C兼容双线串行EEPROM,带地址输入
CAT24C32YI-GT3
EEPROM 串行 32-Kb I2C
EFM32HG110F64G-QFN24
EFM32 Happy Gecko 支持USB的32位微控制器
附件下载
其他文件-BRD4002A-hw-design-pkg.zip
其他文件-BRD4270B-hw-design-pkg.zip
其他文件-BRD8016A-hw-design-pkg.zip

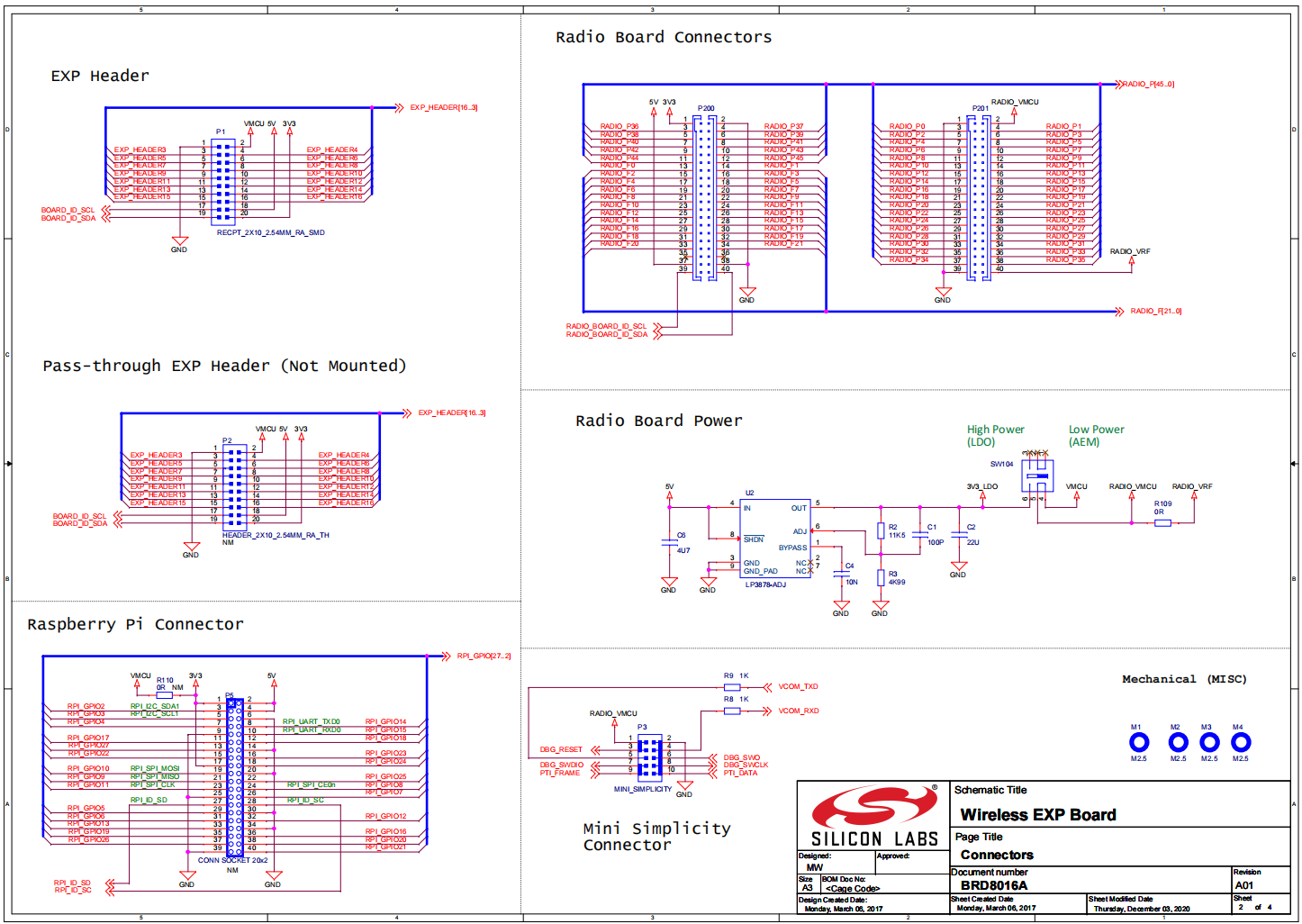

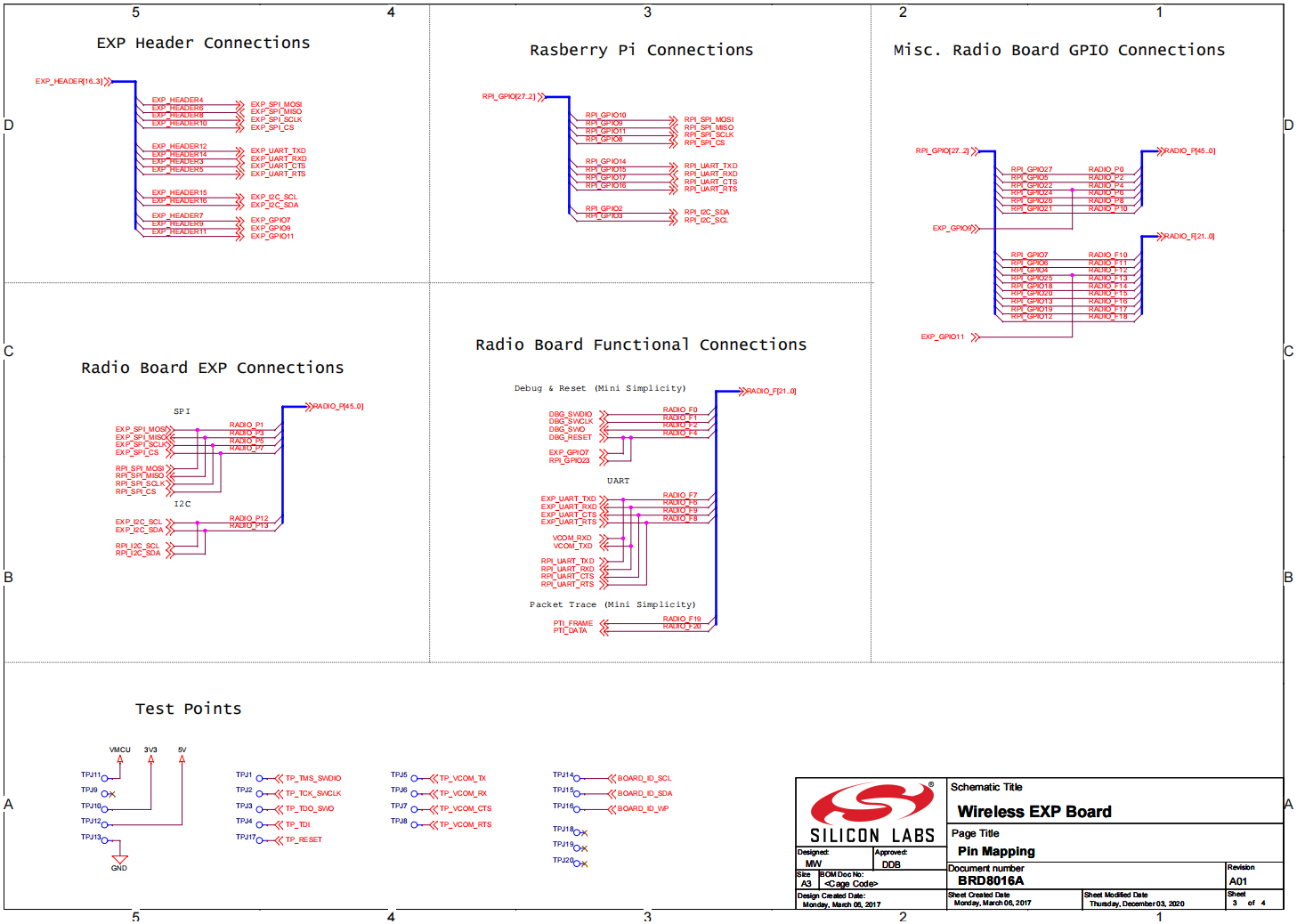

原理图文件-www.silabs.com#
BRD4002A-A07-schematic.pdf
BRD4270B-A06-schematic.pdf
BRD8016A-A00-schematic.pdf
BRD8016A-A01-schematic.pdf
BRD8016A-A00-bom.xlsx
BRD8016A-A00-schematic.pdf
PCB8016-A01-assy-draw.pdf
PCB8016A-A01-altium-design.zip
PCB8016A-A01-gerbers.zip
BRD8016A-A01-bom.xlsx
PCB8016-A01-assy-draw.pdf
PCB8016A-A01-gerbers.zip
BRD4270B-A00-bom.xlsx
BRD4270B-A00-schematic.pdf
BRD4270B-A00-schematic-dsn.zip
PCB4270B-A00-altium-design.zip
PCB4270B-A00-assy-draw.pdf
PCB4270B-A00-gerbers.zip
BRD4270B-A01-bom.xlsx
BRD4270B-A01-schematic.pdf
BRD4270B-A01-schematic-dsn.zip
PCB4270-A01-assy-draw.pdf
PCB4270B-A01-gerbers.zip
BRD4270B-A02-bom.xlsx
BRD4270B-A02-schematic.pdf
BRD4270B-A02-schematic-dsn.zip
PCB4270-A02-assy-draw.pdf
PCB4270B-A02-gerbers.zip
BRD4270B-A03-bom.xlsx
BRD4270B-A03-schematic.pdf
BRD4270B-A03-schematic-dsn.zip
PCB4270-A02-assy-draw.pdf
PCB4270B-A02-gerbers.zip
BRD4270B-A04-bom.xlsx
BRD4270B-A04-schematic.pdf
BRD4270B-A04-schematic-dsn.zip
PCB4270-A02-assy-draw.pdf
PCB4270B-A02-gerbers.zip
BRD4270B-A05-bom.xlsx
BRD4270B-A05-schematic.pdf
BRD4270B-A05-schematic-dsn.zip
PCB4270-A03-assy-draw.pdf
PCB4270B-A03-gerbers.zip
BRD4270B-A06-bom.xlsx
BRD4270B-A06-schematic.pdf
BRD4270B-A06-schematic-dsn.zip
PCB4270-A04-assy-draw.pdf
PCB4270B-A04-altium-design.zip
PCB4270B-A04-gerbers.zip
原理图PDF
