EFR32xG21 蓝牙入门套件
EFR32xG21 蓝牙入门套件支持蓝牙 5.1,并可通过 Silicon Labs 蓝牙 LE 移动应用程序连接到您的手机。 EFR32xG21 2.4 GHz 无线 SOC 针对线路供电的 BLE 和蓝牙网状网络应用进行了优化,包括联网照明、智能插头、网关和语音助手。 10dBm 无线电板基于具有 1024K 闪存和 80MHz Cortex M33 MCU 的 Silicon Labs EFR32xG21 2.4GHz SoC,可直接插入无线入门套件主板,从而轻松评估和开发无线应用。 我们的软件套件 Simplicity Studio 提供对蓝牙开发的设计工具、文档、软件和支持资源的一键访问。通过预编译的演示、应用说明和示例快速启动并运行。使用包括能量分析和网络分析在内的高级工具来优化您的无线系统。如果您想评估 EFR32xG21B,则必须单独购买 xG21B 无线电板 (SLWRB4181C 10 dBm)。 *注意:对于蓝牙网状网络开发人员,我们建议购买 3-4 个套件来创建有效的基于网状网络的系统。
标签
EFR32xG21
Silicon Laboratories Inc
更新2024-03-04
124

内容介绍

EFR32xG21 蓝牙入门套件支持蓝牙 5.1,并可通过 Silicon Labs 蓝牙 LE 移动应用程序连接到您的手机。 EFR32xG21 2.4 GHz 无线 SOC 针对线路供电的 BLE 和蓝牙网状网络应用进行了优化,包括联网照明、智能插头、网关和语音助手。

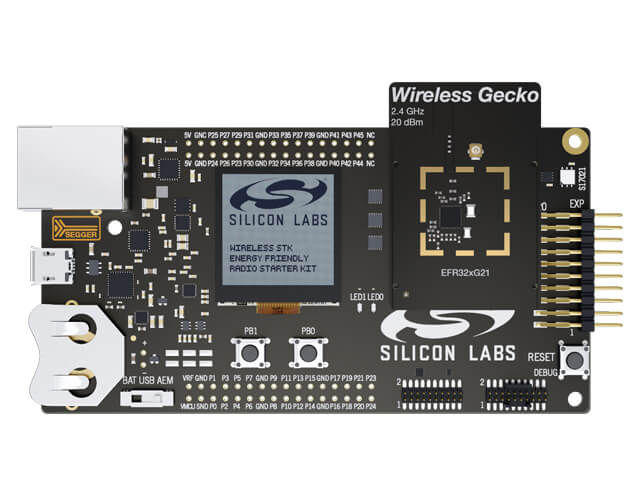

10dBm 无线电板基于具有 1024K 闪存和 80MHz Cortex M33 MCU 的 Silicon Labs EFR32xG21 2.4GHz SoC,可直接插入无线入门套件主板,从而轻松评估和开发无线应用。

我们的软件套件 Simplicity Studio 提供对蓝牙开发的设计工具、文档、软件和支持资源的一键访问。通过预编译的演示、应用说明和示例快速启动并运行。使用包括能量分析和网络分析在内的高级工具来优化您的无线系统。如果您想评估 EFR32xG21B,则必须单独购买 xG21B 无线电板 (SLWRB4181C 10 dBm)。

*注意:对于蓝牙网状网络开发人员,我们建议购买 3-4 个套件来创建有效的基于网状网络的系统。

软硬件
元器件
TS3A4751RUCR
具有 1.8V 输入逻辑电平的 0.9Ω 导通状态电阻、3.3V、1:1 (SPST)、4 通道模拟开关
SIP32431DNP3-T1GE4
集成电路 电源开关 P沟道 1:1 4引脚TDFN封装
OPA388IDBVT
单路、10MHz、CMOS、零温漂、零交叉、真 RRIO 精密运算放大器
TS3A44159RSVR
0.4Ω 导通状态电阻、3.3V、2:1 (SPDT)、4 通道模拟开关
LP3878SD-ADJ/NOPB
具有使能功能的 800mA、16V、可调节低压降稳压器
M24C02-FMC6TG
2 Kbit串行I2C总线EEPROM
SI7021-A20-GM1R
高精度I2C接口数字温湿度传感器
FUSB2805MLX
USB 2.0 高速 OTG 收发器,带 ULPI 接口
BC846BWT1G
NPN 双极晶体管
DMG3415UFY4Q
P沟道增强型MOSFET
BC847BW
NPN型,45伏,0.1安,SOT323封装
BCM847BS
双NPN晶体管,45V,0.1A,SOT363封装
BCM857BS
双PNP,45V,0.1A,SOT363
TLV70536YFPR
具有低噪声和使能功能的 200mA、高 PSRR、低 IQ、低压降稳压器
KSZ8081RNACA
10/100 Base-T/TX 物理层收发器
NX3008PBKS,115
30伏,200毫安双P沟道沟槽MOSFET
BSS84V-7
P沟道增强型MOSFET
MX25L3233FZBI-08Q
3V,32M 位 [x 1/x 2/x 4] CMOS MXSMIO®(串行多 I/O)闪存
NX3008NBKV
30伏,400毫安双N沟道沟槽MOSFET
IRLHS2242TRPbF
-20V P沟道StrongIRFET™功率MOSFET,采用PQFN 2x2封装
74LVC8T245BQ,118
集成电路收发器 5.5V 24DHVQFN
74LVC4066BQ,115
四路双向开关
SN74LVC1T45YZPR
具有可配置电压电平转换和三态输出的 Single-Bit 双电源总线收发器
SN74LVC2G125YZPR
具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器
OPA325IDBVR
低噪声 (10nV/rtHz)、高带宽 (10MHz)、低功耗 (0.65mA)、零交叉运算放大器
TLV3541IDBVR
单通道 200MHz RRIO CMOS 运算放大器
LMV7235M7/NOPB
高速低电压开漏比较器
MCP6001T-I/LT
1 MHz、低功耗运算放大器
74LVC2T45HK3-7
每个电路通道数:2 电压(VCCA):1.2V~5.5V 电压(VCCB):1.2V~5.5V 数据速率:420Mbps
AD8656ARMZ
低噪声、精密CMOS双路放大器
附件下载
BRD4002A-A07-schematic.pdf
BRD4181B-A00-schematic.pdf
BRD4002A-A07-bom.xlsx
BRD4002A-A07-schematic.pdf
PCB4002-A04-assy-draw.pdf
PCB4002A-A04-gerbers.zip

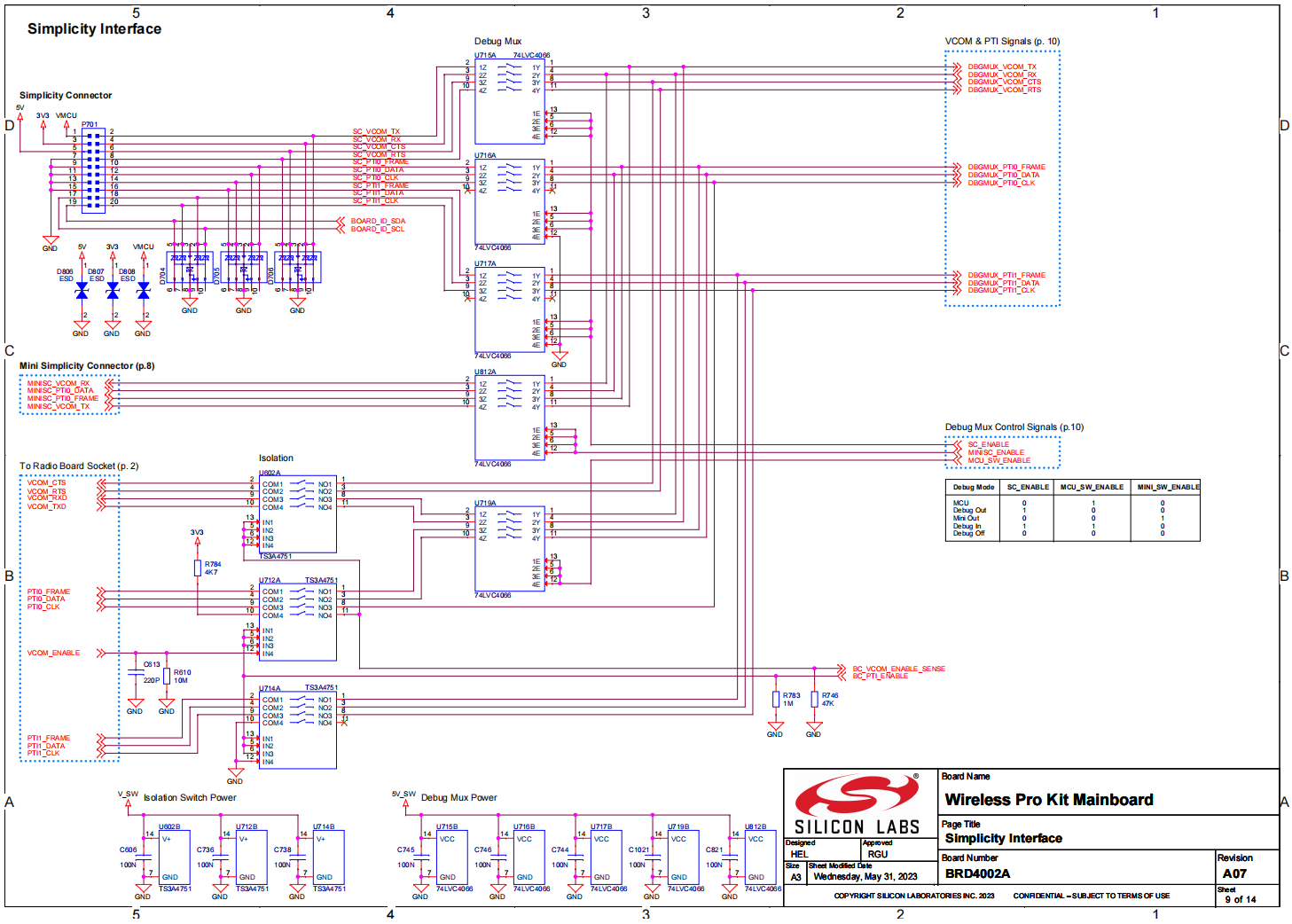

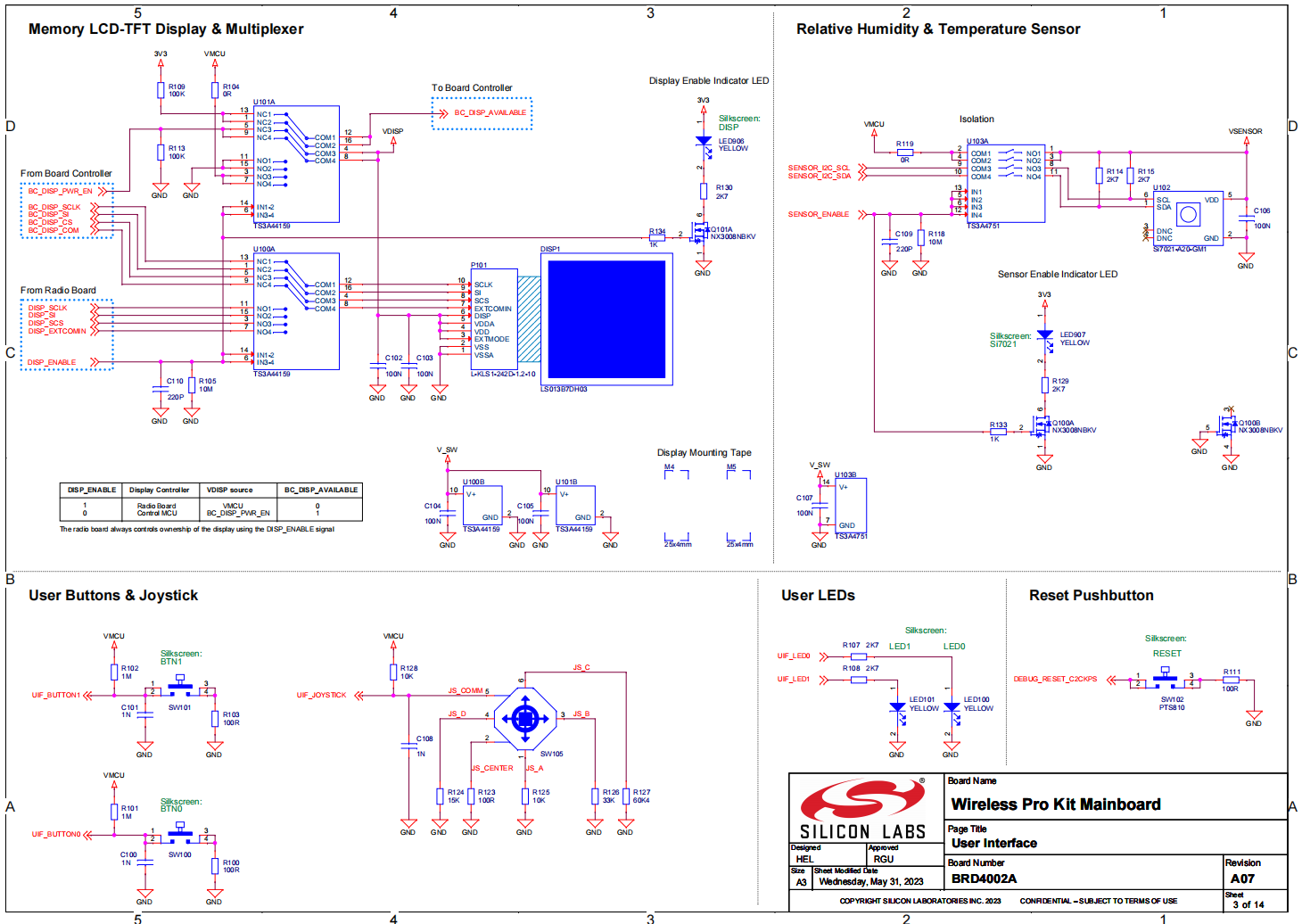

原理图PDF
