EFM32 Giant Gecko 入门套件

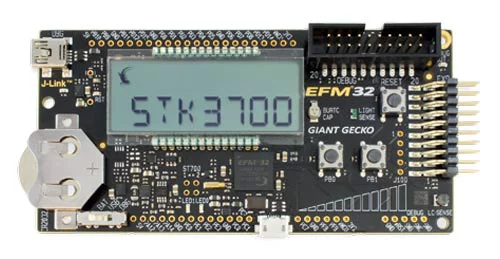

EFM32GG-STK3700 是熟悉 EFM32™ Giant Gecko 32 位微控制器的绝佳起点。该入门套件包含传感器和外设,展示了 MCU 的部分功能,可作为应用程序开发的起点。 Giant Gecko 具有板载 SEGGER J-Link 调试器和高级能源监控系统,使您无需使用外部工具即可对应用程序进行编程、调试和实时电流分析。
标签
EFM32
微控制器(MCU)
Silicon Laboratories Inc
更新2024-03-06
81

内容介绍

EFM32GG-STK3700 是熟悉 EFM32™ Giant Gecko 32 位微控制器的绝佳起点。该入门套件包含传感器和外设,展示了 MCU 的部分功能,可作为应用程序开发的起点。 Giant Gecko 具有板载 SEGGER J-Link 调试器和高级能源监控系统,使您无需使用外部工具即可对应用程序进行编程、调试和实时电流分析。

软硬件
元器件
TS3A4751RUCR
具有 1.8V 输入逻辑电平的 0.9Ω 导通状态电阻、3.3V、1:1 (SPST)、4 通道模拟开关
74LVC4066BQ,115
Quad bilateral switch
TEMT6200FX01
采用 0805 封装的环境光传感器
SIP32431DNP3-T1GE4
集成电路 电源开关 P沟道 1:1 4引脚TDFN封装
SN74LVC8T245RHLR
具有可配置电压转换和三态输出的 8 位双电源总线收发器
SN74LVC2G125YZPR
具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器
LP3982ILD-ADJ/NOPB
具有电源正常指示和使能功能的 300mA、高精度、低压降稳压器
M24C02-FMC6TG
2 Kbit串行I2C总线EEPROM
EFM32GG990F1024G-E-BGA112
CPU内核:ARM Cortex-M3 CPU最大主频:48MHz 工作电压范围:1.98V~3.8V 程序存储容量:1MB 程序存储器类型:FLASH GPIO端口数量:87
MCP6001T-I/LT
1 MHz、低功耗运算放大器
74LVC1T45FW4-7
单比特电压转换器
AP2151FMG-7
输入电压:2.7V~5.5V 输出电流:500mA 导通电阻:90mΩ
LTC6102CDD#PBF
精准零漂移电流检测放大器
AD8656ARMZ
低噪声、精密CMOS双路放大器
EFM32GG12B410F1024GL120-AR
ARM Microcontrollers - MCU ARM Cortex-M4 32-bit 72 MHz 1024 kB USB LCD MCU
MX25R8035FBDIL0
FLASH - NOR 存储器 IC 8Mb SPI - 四 I/O 33 MHz
DMG3415UFY4Q
P沟道增强型MOSFET
TLV70536YFPT
具有低噪声和使能功能的 200mA、高 PSRR、低 IQ、低压降稳压器
DMN5L06VK
50V 双N沟道增强型MOSFET
BSS84V-7
P沟道增强型MOSFET
ADC084S021CIMM/NOPB
4 通道、50 ksps 至 200 Ksps、8 位 A/D 转换器
附件下载
BRD2200C-A00-schematic.pdf
BRD2200C-A01-schematic.pdf
BRD2200C-A02-bom.xlsx
BRD2200C-A02-schematic.pdf
PCB2200C-A02-altium-design.zip
PCB2200C-A02-gerbers.zip
PCB2200C-A02-assy-draw.pdf

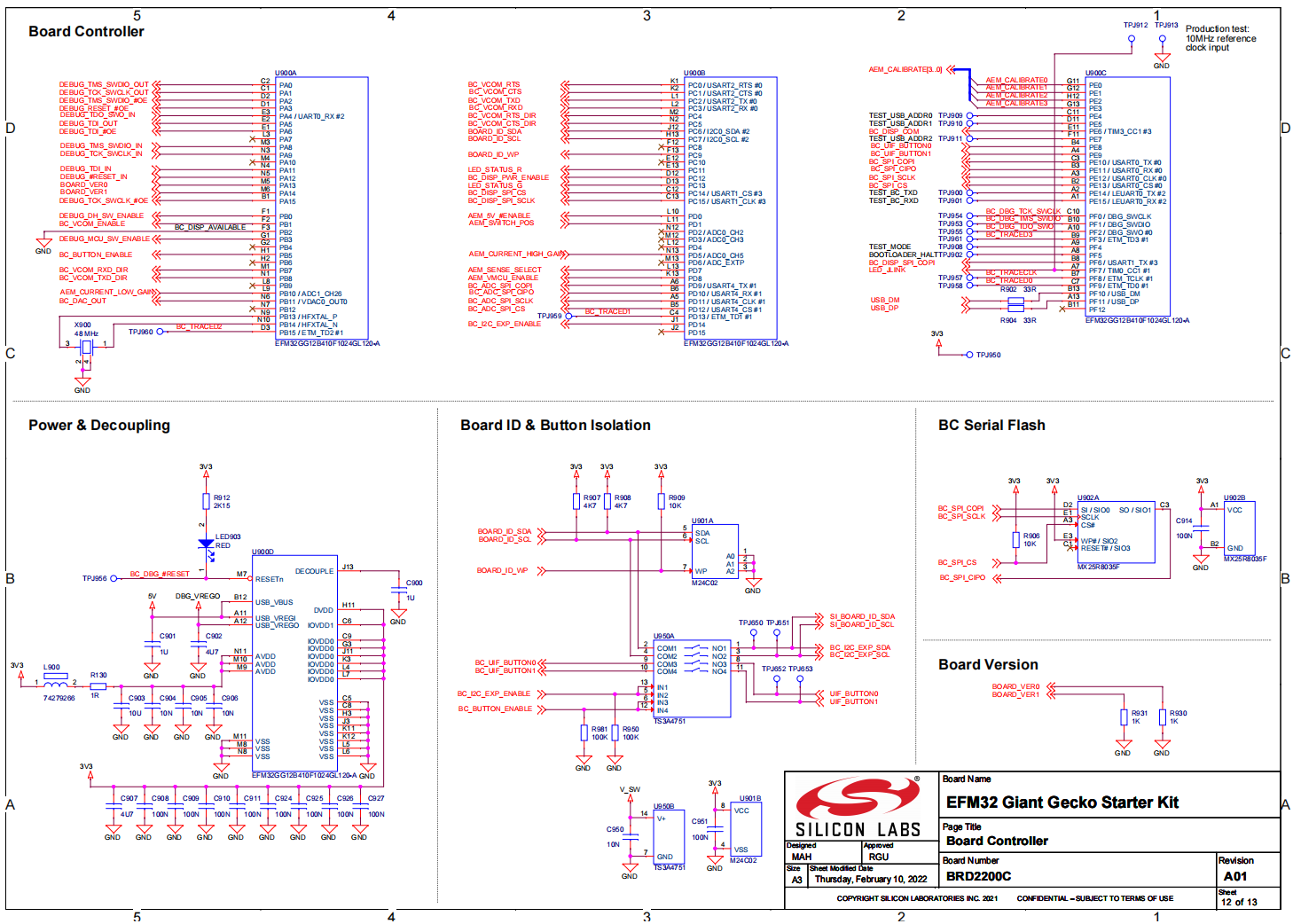

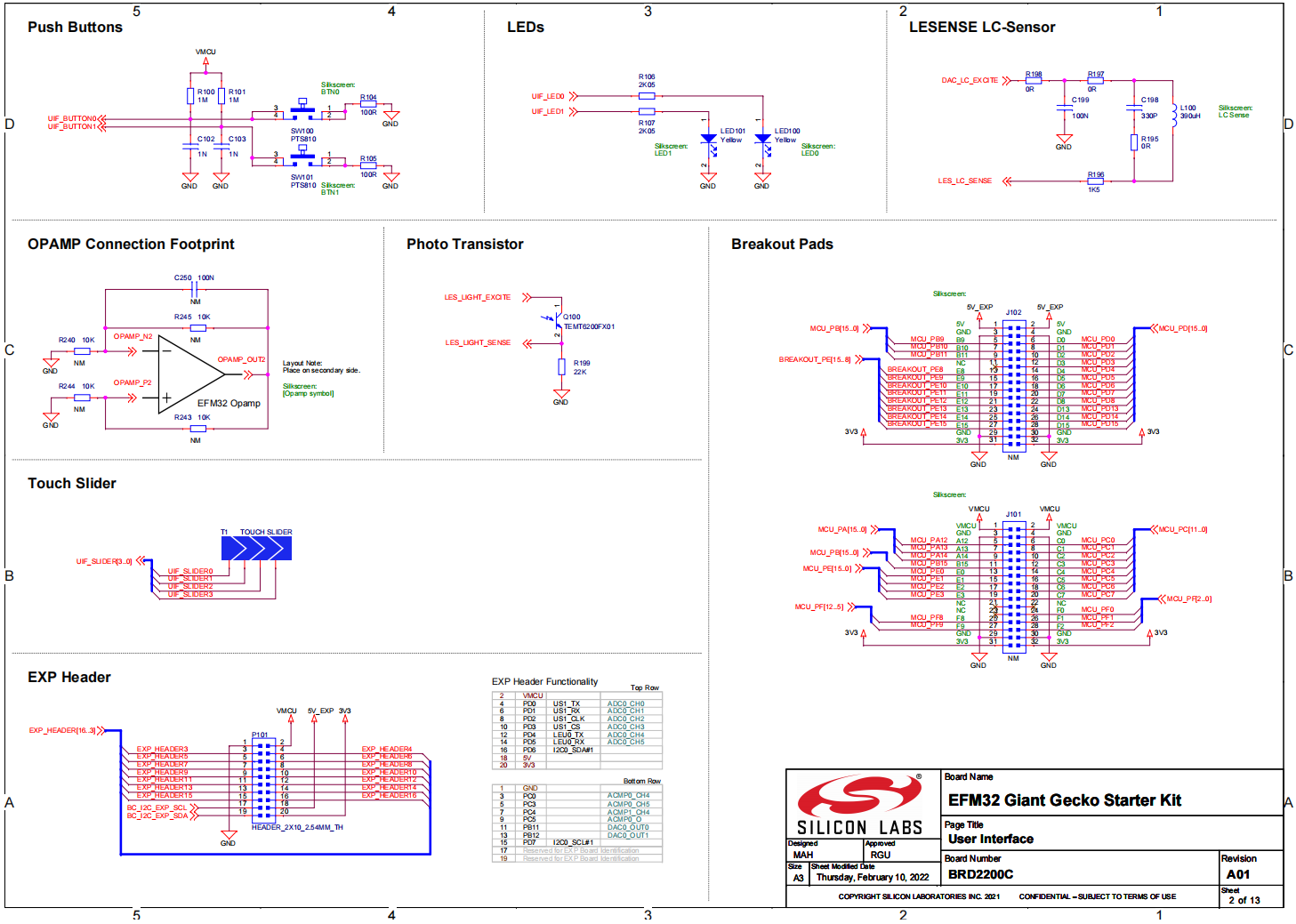

原理图PDF
