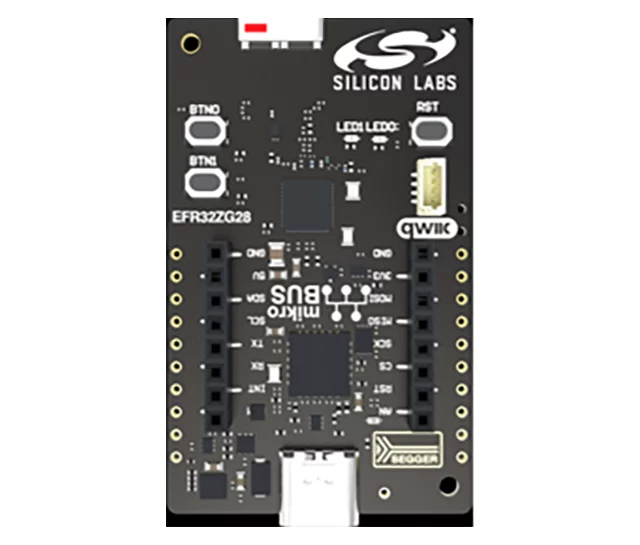

EFR32xG28 探索者套件
EFR32xG28 Explorer 套件是基于 EFR32xG28 片上系统的小型开发和评估平台。 EFR32xG28 Explorer 套件专注于 Sub-GHz 和蓝牙 LE 物联网应用的快速原型设计和概念创建,例如 Wi-SUN、Amazon Sidewalk、Z-Wave、无线 M-Bus 和专有网络。 该板的主要功能包括 USB 接口、板载 SEGGER J-Link 调试器、数据包跟踪接口、按钮以及通过 mikroBus 插座和 Qwiic® 连接器支持硬件附加板。硬件附加支持允许开发人员使用 mikroE、sparkfun、AdaFruit 和 Seeed Studios 的现成板的几乎无限组合来创建和原型应用程序。
标签
EFR32xG28
MCU
Silicon Laboratories Inc
更新2024-03-06
68

内容介绍

项目来源:EFR32xG28 Explorer Kit

EFR32xG28 Explorer 套件是基于 EFR32xG28 片上系统的小型开发和评估平台。 EFR32xG28 Explorer 套件专注于 Sub-GHz 和蓝牙 LE 物联网应用的快速原型设计和概念创建,例如 Wi-SUN、Amazon Sidewalk、Z-Wave、无线 M-Bus 和专有网络。

该板的主要功能包括 USB 接口、板载 SEGGER J-Link 调试器、数据包跟踪接口、按钮以及通过 mikroBus 插座和 Qwiic® 连接器支持硬件附加板。硬件附加支持允许开发人员使用 mikroE、sparkfun、AdaFruit 和 Seeed Studios 的现成板的几乎无限组合来创建和原型应用程序。

软硬件
元器件
LP3982ILD-ADJ/NOPB
具有电源正常指示和使能功能的 300mA、高精度、低压降稳压器
EFM32GG12B410F1024GL120-AR
EFM32GG12B410F1024GL120 是基于 ARM Cortex-M4 的微控制器 (MCU),速度高达 72 MHz。本设备包括 1024 kB 闪存、192 kB RAM、93 数字 I/O 引脚、4 x 16 位定时器和多种通信接口。
DMC2400UV
互补对增强型MOSFET
MX25R8035FZUIL0
FLASH - NOR 存储器 IC 8Mb SPI - 四 I/O 33 MHz 8-USON(2x3)
SIA527DJ-T1-GE3
N沟道和P沟道12伏(漏源)MOSFET
EFR32ZG28B312F1024IM48-A
集成电路 射频系统芯片 2.4GHz 32位 1024千字节 四方扁平无引脚封装48脚
附件下载
BRD2705A-A01-schematic.pdf
BRD2705A-A02-bom.xlsx
BRD2705A-A02-schematic.pdf
PCB2705-A01-assy-draw.pdf
PCB2705A-A01-gerbers.zip
BRD2705A-A01-bom.xlsx
BRD2705A-A01-schematic.pdf
PCB2705-A01-assy-draw.pdf
PCB2705A-A01-gerbers.zip

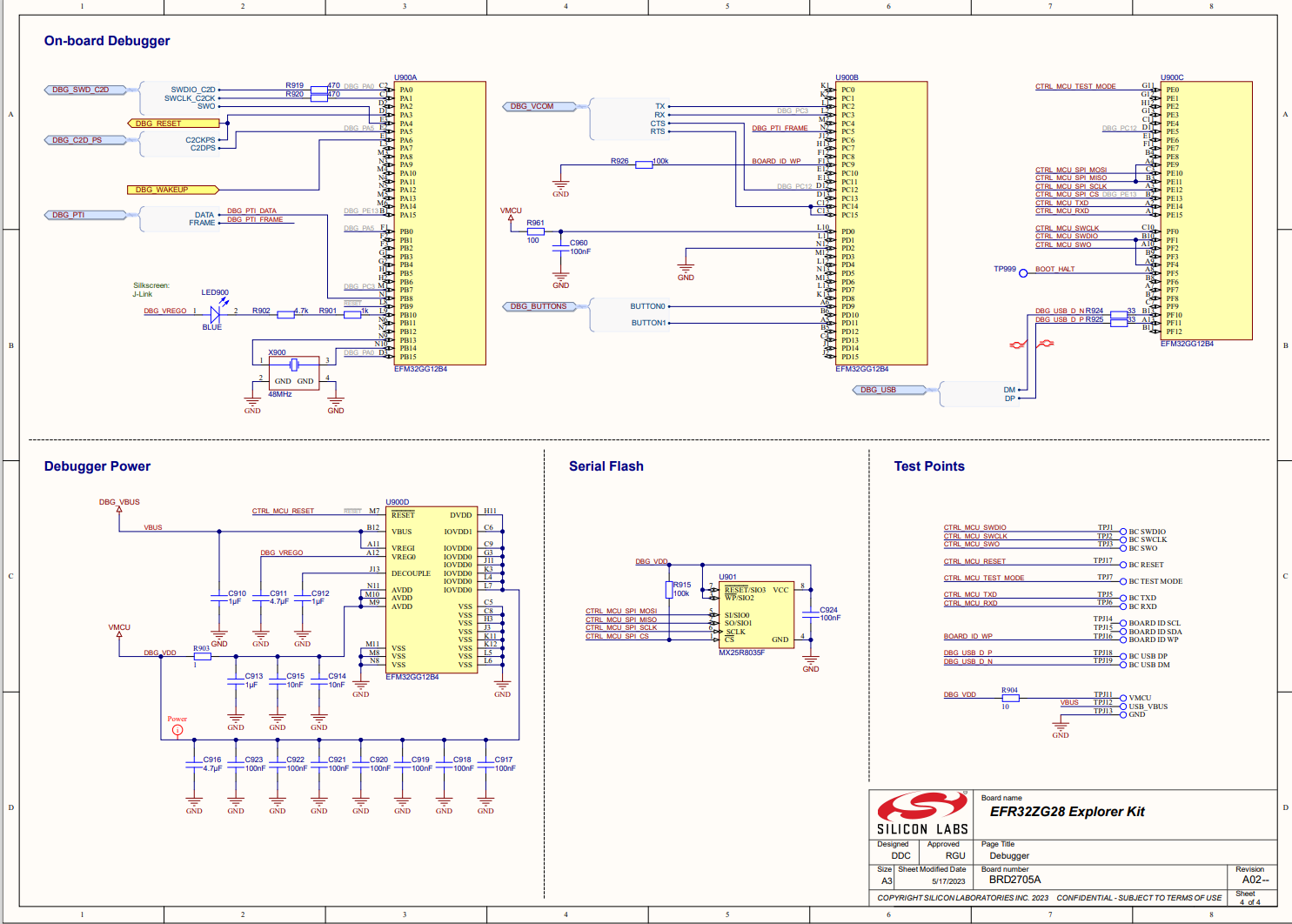

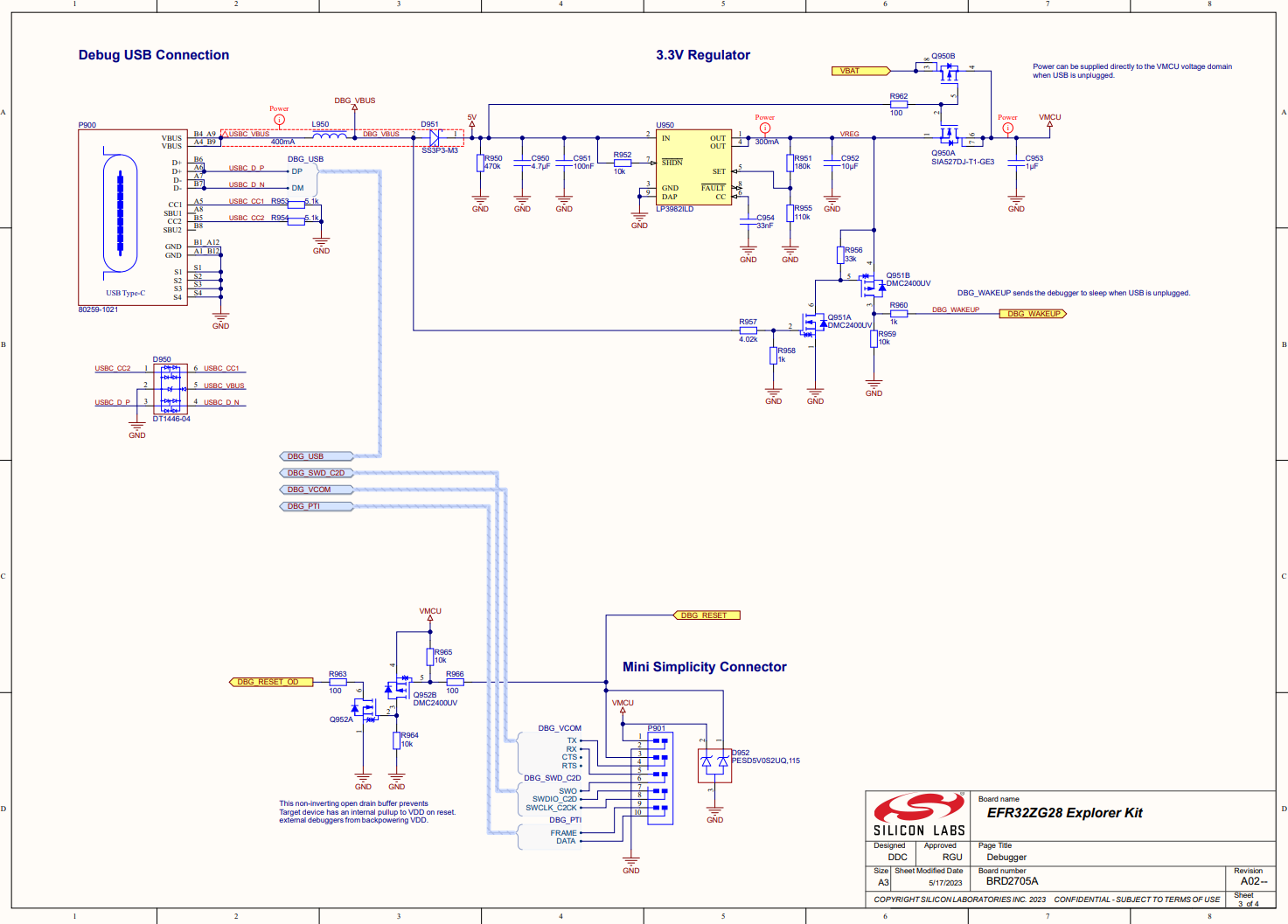

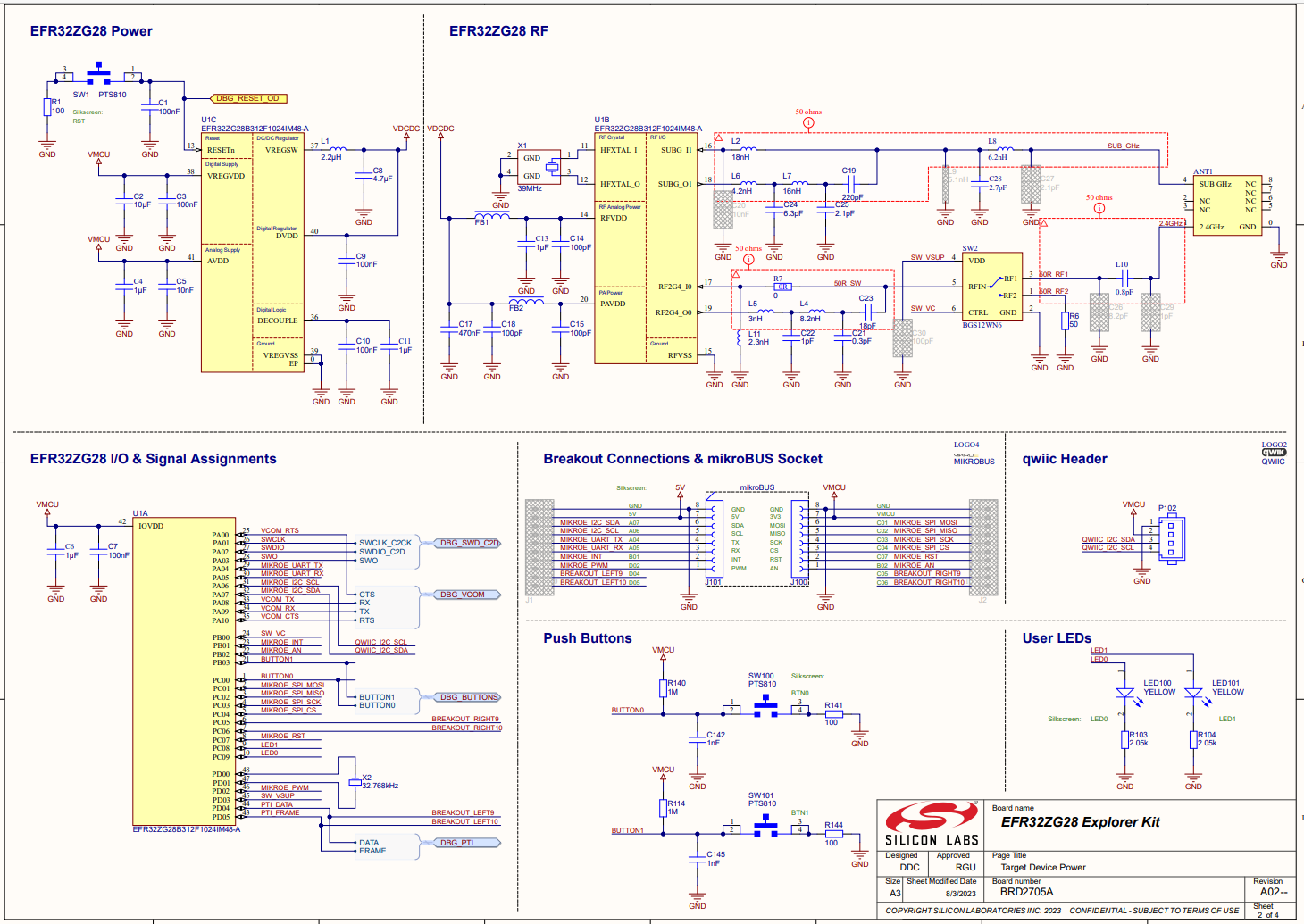

原理图PDF
