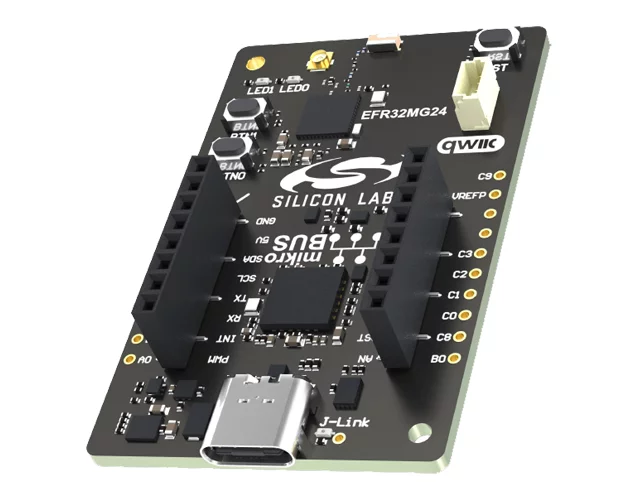

EFR32xG24 Explorer 套件是基于 EFR32MG24 片上系统的小型开发和评估平台。 EFR32xG24 Explorer 套件专注于 2.4 GHz 无线协议的物联网应用的快速原型设计和概念创建，包括蓝牙 LE、蓝牙网状网络、Zigbee、Thread 和 Matter。
该板的主要功能包括 USB 接口、板载 SEGGER J-Link 调试器、数据包跟踪接口、按钮以及通过 mikroBus 插座和 Qwiic® 连接器支持硬件附加板。硬件附加支持允许开发人员使用 mikroE、sparkfun、AdaFruit 和 Seeed Studios 的现成板的几乎无限组合来创建和原型应用程序。
软硬件
元器件
EFM32GG12B410F1024GL120-AR
EFM32GG12B410F1024GL120 是基于 ARM Cortex-M4 的微控制器 (MCU)，速度高达 72 MHz。本设备包括 1024 kB 闪存、192 kB RAM、93 数字 I/O 引脚、4 x 16 位定时器和多种通信接口。
EFR32MG24B210F1536IM48-B
EFR32MG24B210F1536IM48是面向智能家居、照明及便携式医疗设备蓝牙无线连接的理想解决方案。该器件具备高性能射频、低电流消耗、AI/ML硬件加速器以及最高等级的PSA 3级安全认证等关键特性，使物联网设备制造商能够开发最智能、最快速且高能效的应用，同时保障终端用户隐私。其高达1536 kB闪存、256 kB RAM和32个GPIO的大容量存储为软件、设计、协议及外设提供了最大资源支持，并留有充足的升级空间。
附件下载
BRD2703A-A00-schematic.pdf
BRD2703A-A01-schematic.pdf
BRD2703A-A02-bom.xlsx
BRD2703A-A02-schematic.pdf
PCB2703-A01-assy-draw.pdf
PCB2703A-A01-altium-design.zip
PCB2703A-A01-gerbers.zip

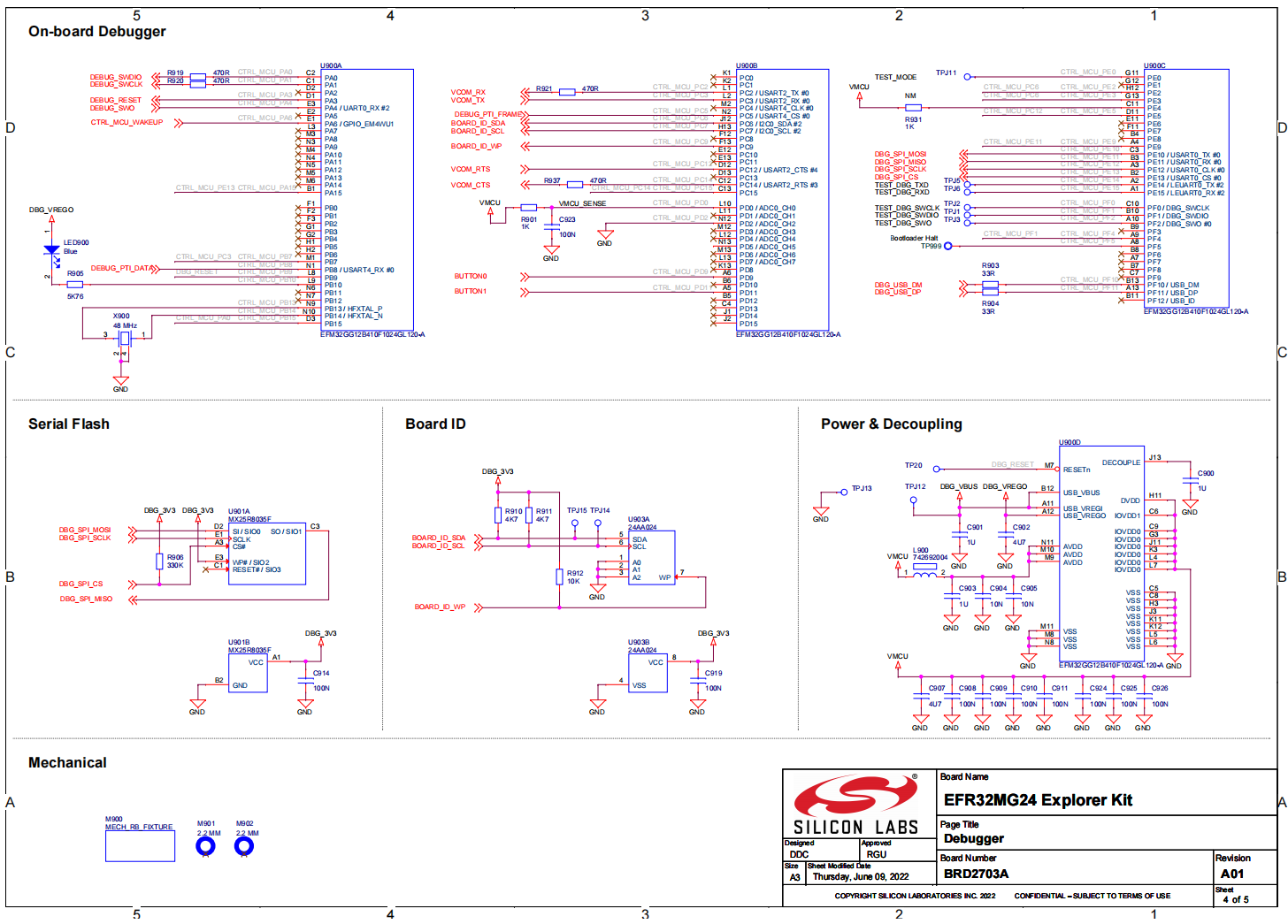

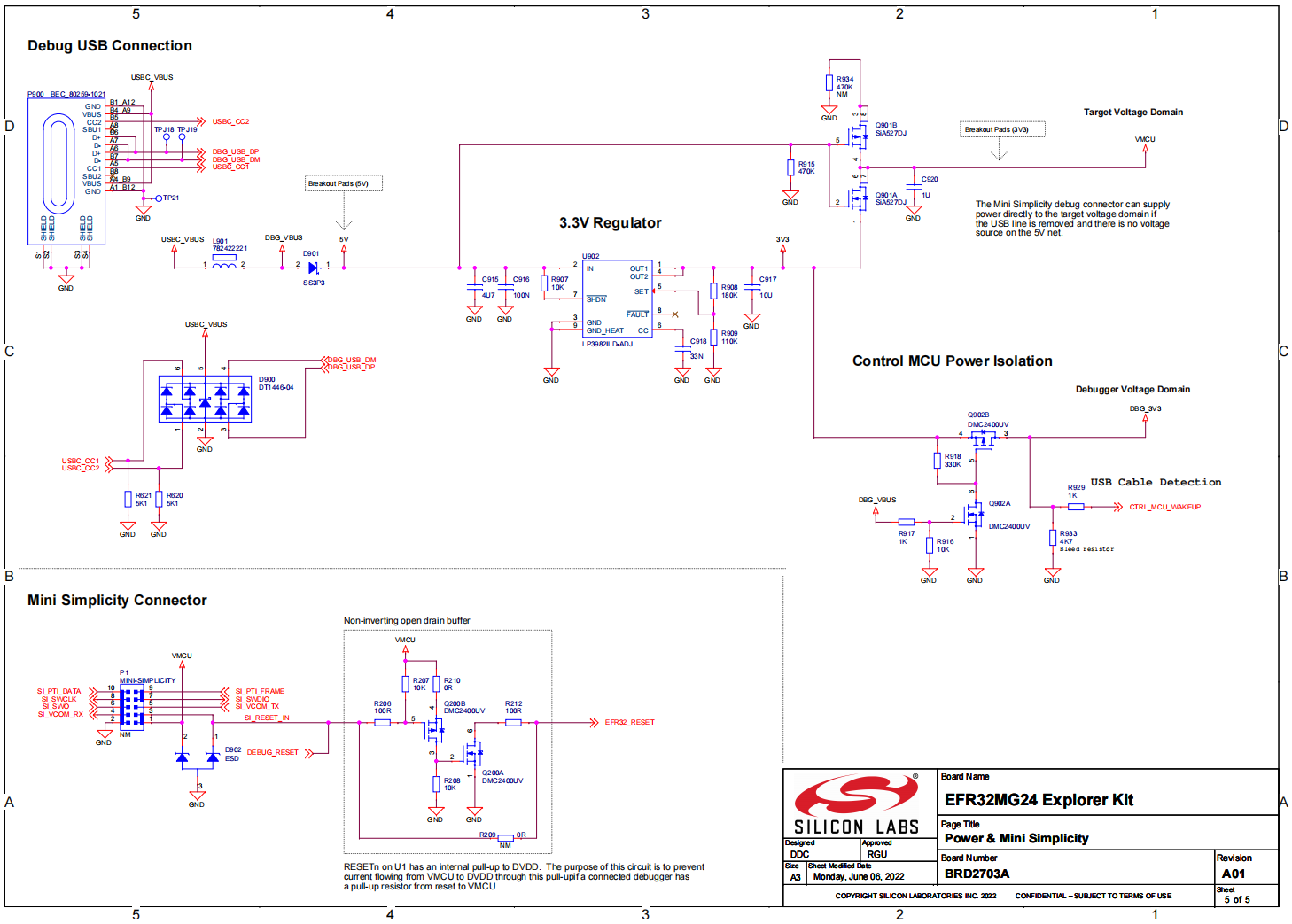

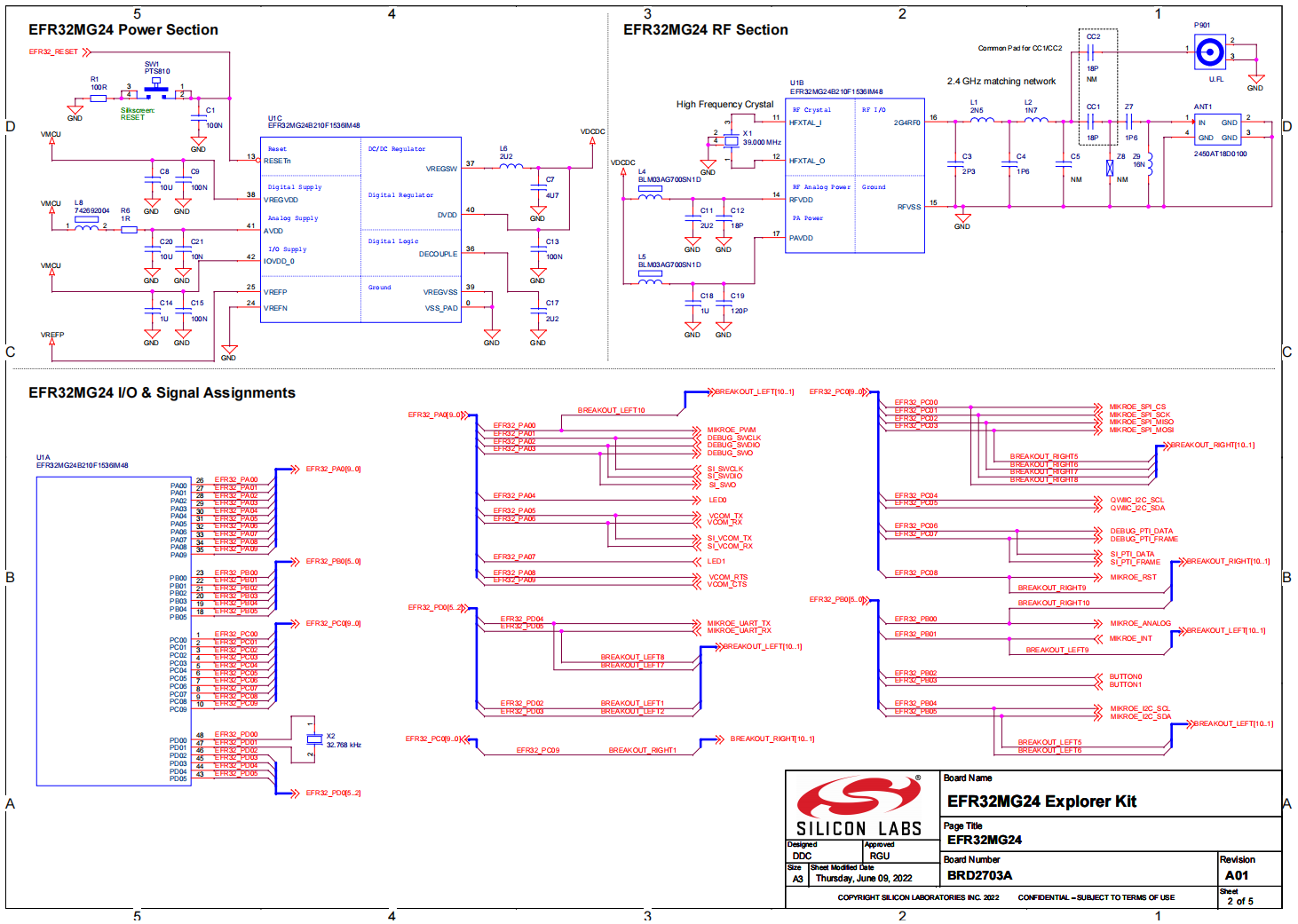

原理图PDF
