FTDI模块
FTDI Click 是一款紧凑型附加板,提供高速 USB 至串行接口转换器。该板采用 FT2232H,这是 FTDI 的第五代高速 USB 2.0 至串行 UART/I2C/SPI 接口转换器。整个 USB 协议均在芯片上处理(需要 FTDI USB 驱动程序),使该板成为各种 USB 应用的理想选择。除了可选择的接口和独立操作的可能性之外,它还包括一个 EEPROM,其中包含 FT2232H 的 USB 配置描述符和一个 DA 转换器,以供用户可配置应用中的附加参考。通过将 USB 添加到目标设计,该 Click 板能够在适合开发目的的各种行业标准应用中进行配置。 FTDI Click 由 amikroSDK 兼容库支持,其中包括简化软件开发的功能。 ThisClick 板是经过全面测试的产品,可在配备 mikroBUS 插座的系统上使用。
标签
FTDI
USB
接口转换器
MikroElektronika
更新2024-03-19
137

内容介绍

项目来源:FTDI Click

FTDI Click 是一款紧凑型附加板,提供高速 USB 至串行接口转换器。该板采用 FT2232H,这是 FTDI 的第五代高速 USB 2.0 至串行 UART/I2C/SPI 接口转换器。整个 USB 协议均在芯片上处理(需要 FTDI USB 驱动程序),使该板成为各种 USB 应用的理想选择。除了可选择的接口和独立操作的可能性之外,它还包括一个 EEPROM,其中包含 FT2232H 的 USB 配置描述符和一个 DA 转换器,以供用户可配置应用中的附加参考。通过将 USB 添加到目标设计,该 Click 板能够在适合开发目的的各种行业标准应用中进行配置。

FTDI Click 由 amikroSDK 兼容库支持,其中包括简化软件开发的功能。 ThisClick 板是经过全面测试的产品,可在配备 mikroBUS 插座的系统上使用。

附件下载

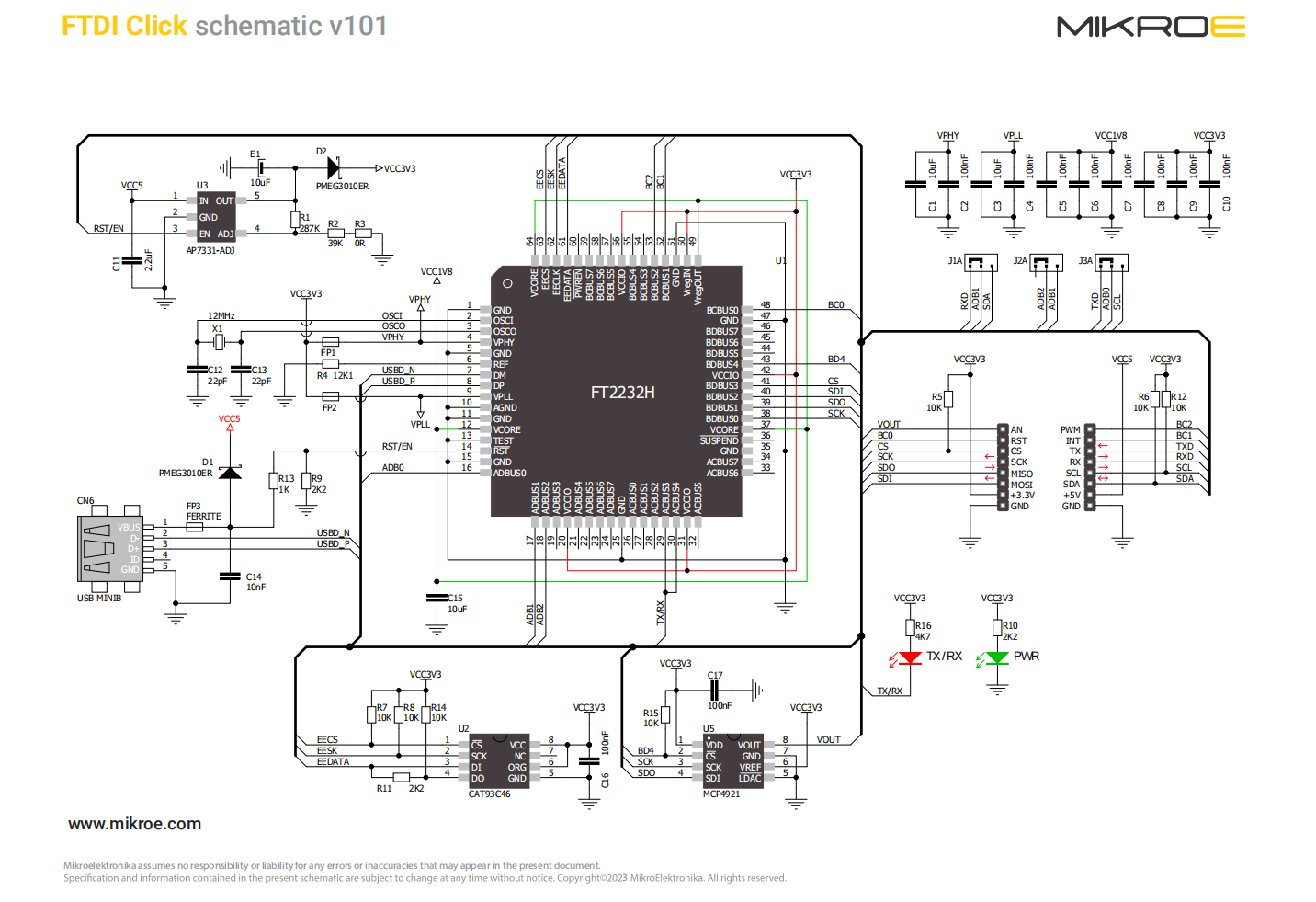

原理图文件-FTDI_click_v101_Schematic.PDF
结构设计文件-FTDI_click_2d_3d_files.rar
原理图PDF
