彩色OLED模块
OLED C Click 是一款紧凑型附加板,包含小型 96x96 高色 OLED 显示屏。该板采用 PSP27801,一款来自深圳博兴世界科技的全彩方形 OLED 显示屏。 PSP27801 可以在紧凑的 1.12 英寸尺寸显示屏上显示多达 65K/262K 不同的颜色和色调。它提供了非常好的亮度对比度、良好的视角、低功耗、良好的图像质量、响应时间等等。该显示器的尺寸为 25x25mm(20.14x20.14mm 有效区域),配有集成 OLED 控制器 SSD1351,可通过可配置的 SPI 串行接口进行访问。此 Click 板适用于需要以图表、文本或饼图的形式在屏幕上显示某些信息的应用程序。 OLED C Click 由 amikroSDK 兼容库支持,其中包括简化软件开发的功能。 ThisClick 板是经过全面测试的产品,可在配备 mikroBUS 插座的系统上使用。
标签
OLED
矩阵驱动器
LED显示屏
MikroElektronika
更新2024-03-21
117

内容介绍

项目来源:OLED C Click

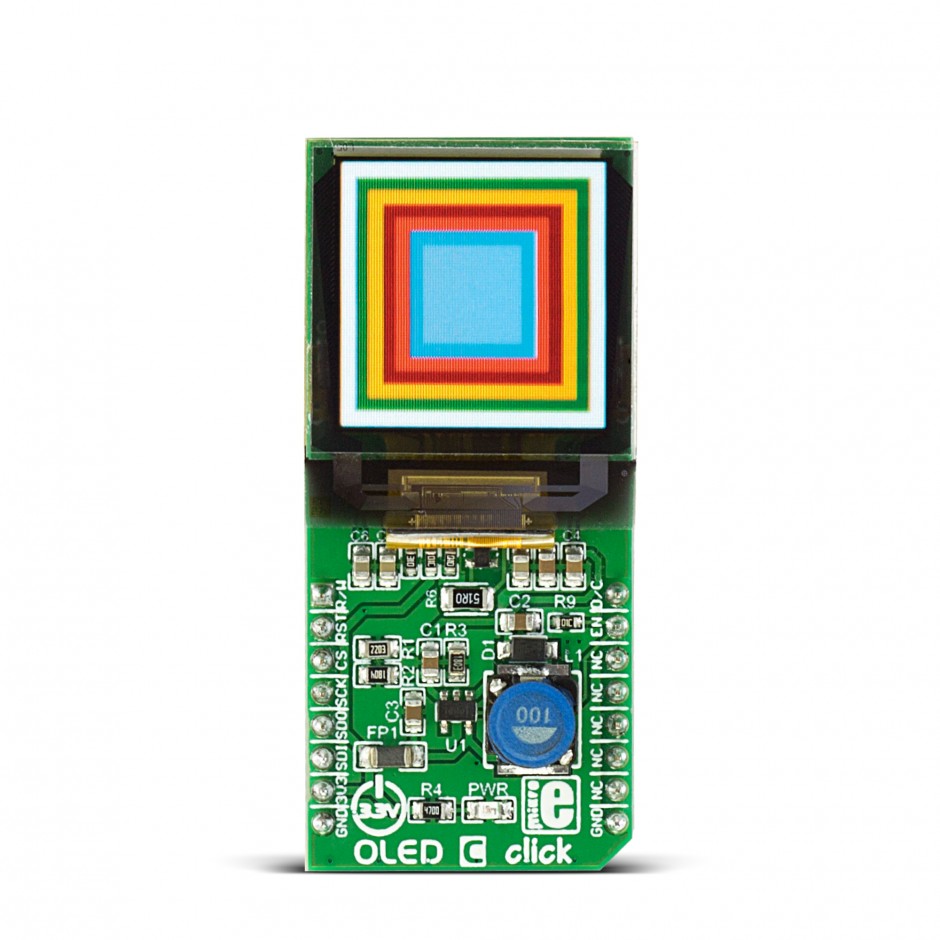

OLED C Click 是一款紧凑型附加板,包含小型 96x96 高色 OLED 显示屏。该板采用 PSP27801,一款来自深圳博兴世界科技的全彩方形 OLED 显示屏。 PSP27801 可以在紧凑的 1.12 英寸尺寸显示屏上显示多达 65K/262K 不同的颜色和色调。它提供了非常好的亮度对比度、良好的视角、低功耗、良好的图像质量、响应时间等等。该显示器的尺寸为 25x25mm(20.14x20.14mm 有效区域),配有集成 OLED 控制器 SSD1351,可通过可配置的 SPI 串行接口进行访问。此 Click 板适用于需要以图表、文本或饼图的形式在屏幕上显示某些信息的应用程序。

OLED C Click 由 amikroSDK 兼容库支持,其中包括简化软件开发的功能。 ThisClick 板是经过全面测试的产品,可在配备 mikroBUS 插座的系统上使用。

软硬件
元器件
TPS61041DBV
采用 SOT-23 封装的 28V、250mA 开关升压转换器,适用于 LCD 和白光 LED 应用
附件下载

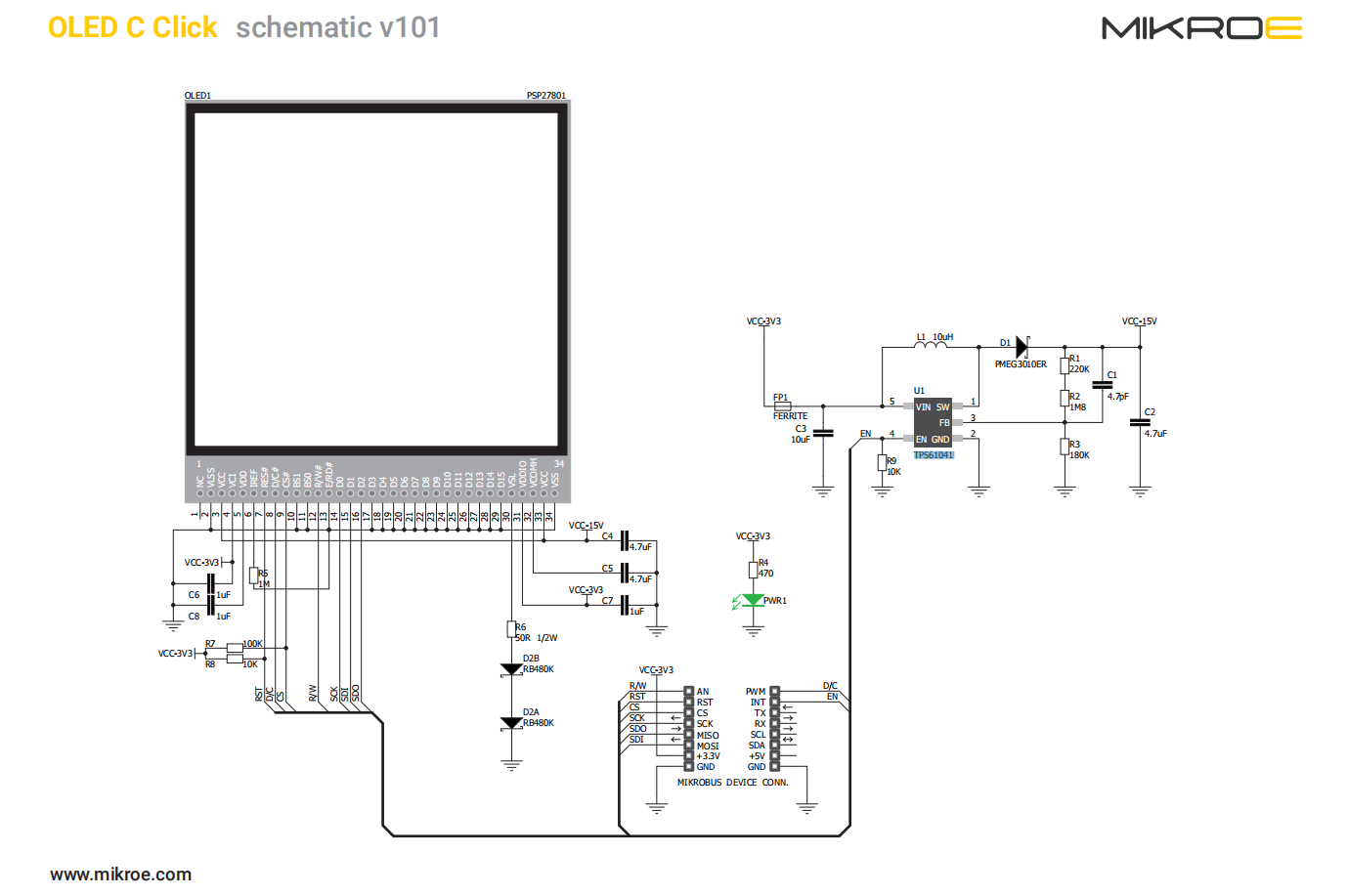

原理图文件-oled-c-click-schematic-v101.pdf
原理图PDF
