力度感应模块
Force Click 是一款紧凑型附加板,用于测量施加到力传感电阻器上的力。该板的电路可实现 Interlink Electronics 的力传感电阻器 (FSR)。 Force Click 配备了一个螺丝端子,Click 板附带一个单区力感应电阻器。驱动力低至 0.2N,灵敏度范围从 0.2N 到 20N(尽管这取决于实现)。该 Click 板为开发具有易于实施的力(压力)测量(挤压时)的应用提供了完美的解决方案,如果需要高精度,则不建议使用。 Force Click 由 amikroSDK 兼容库支持,其中包含简化软件开发的功能。 ThisClick 板是经过全面测试的产品,可在配备 mikroBUS 插座的系统上使用。
标签
力传感器
MikroElektronika
更新2024-03-27
102

内容介绍

项目来源:Force Click

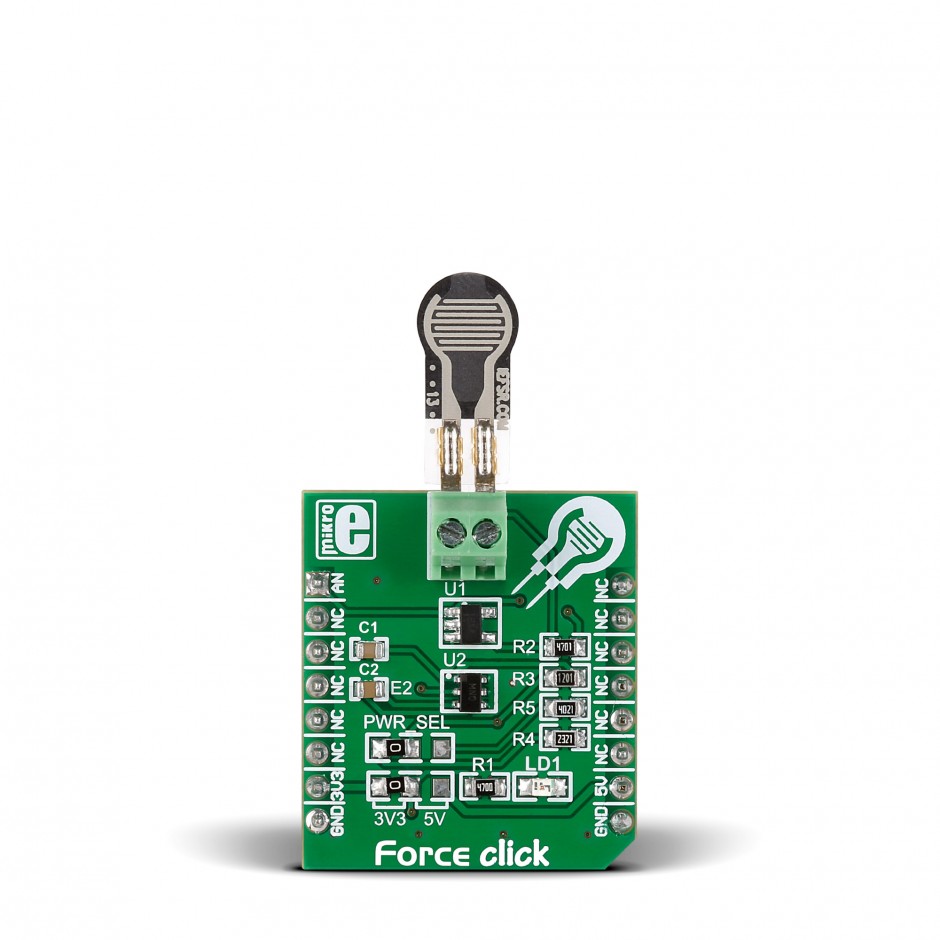

Force Click 是一款紧凑型附加板,用于测量施加到力传感电阻器上的力。该板的电路可实现 Interlink Electronics 的力传感电阻器 (FSR)。 Force Click 配备了一个螺丝端子,Click 板附带一个单区力感应电阻器。驱动力低至 0.2N,灵敏度范围从 0.2N 到 20N(尽管这取决于实现)。该 Click 板为开发具有易于实施的力(压力)测量(挤压时)的应用提供了完美的解决方案,如果需要高精度,则不建议使用。

Force Click 由 amikroSDK 兼容库支持,其中包含简化软件开发的功能。 ThisClick 板是经过全面测试的产品,可在配备 mikroBUS 插座的系统上使用。

软硬件
元器件
OPA344NA/3K
单通道、5.5V、1MHz、1mV 失调电压、RRIO 运算放大器
ADM8829ARTZ-REEL
开关电容电压反相器
附件下载

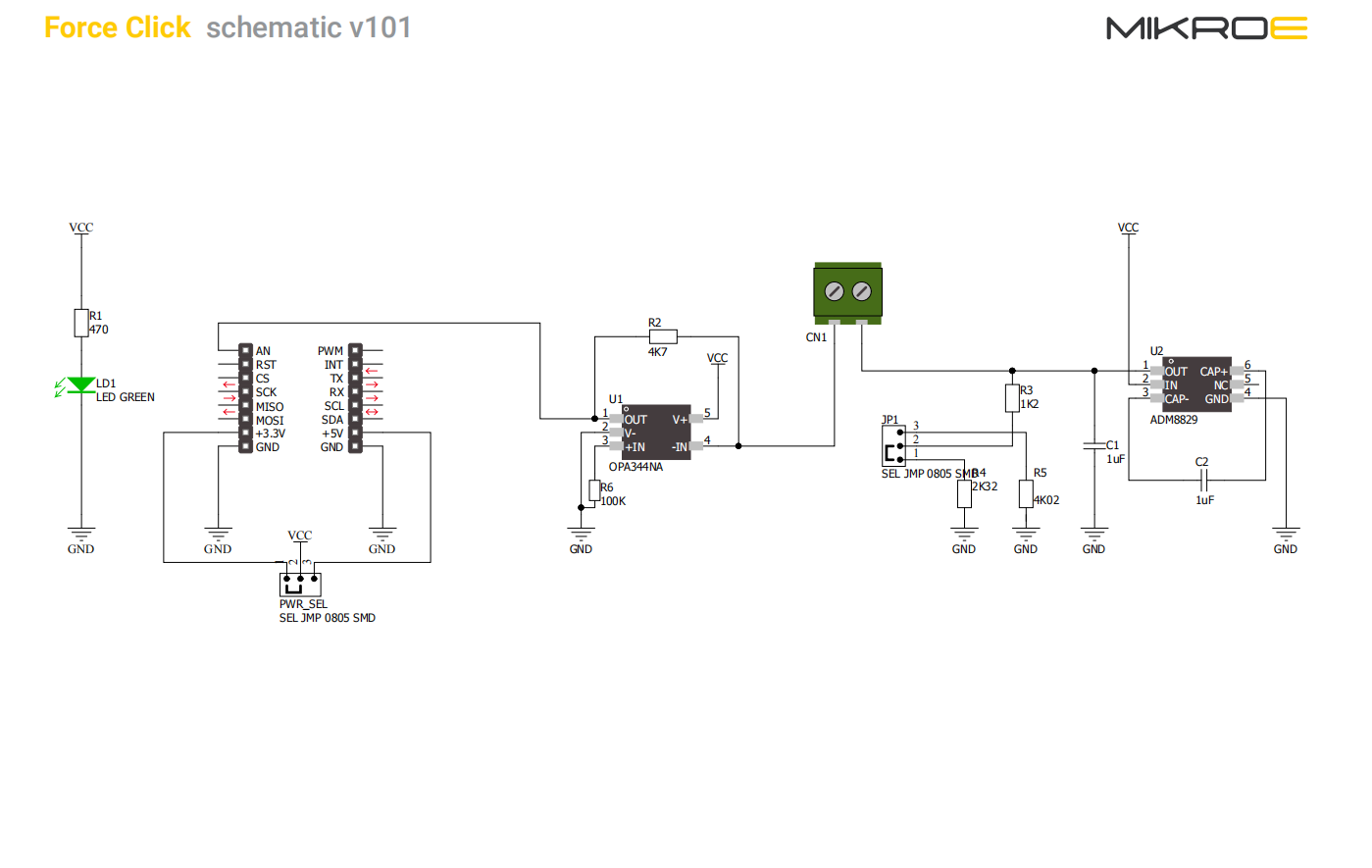

原理图文件-Force_click_v101_Schematic.PDF
结构设计文件-Force_Click_2d_3d_files.zip
原理图PDF
