此参考设计使用升压转换器 IC TPS61085 提供低成本 LCD 偏置电源电路。此解决方案提供薄膜晶体管 (TFT) LCD 显示屏所需的所有四个电压。TPS61085 升压转换器产生 AVDD 电压。两个外部充电激励电路提供 TFT 所需的正 VGH 和负 VGL 偏置电压。一个外部运算放大器 LM7321MF 充当高电流缓冲器；它提供 TFT 背板所需的 VCOM 电压。
特性
- 面向 LCD 偏置电源的分立式解决方案
- 低成本、小尺寸
- 还提供高电流缓冲器

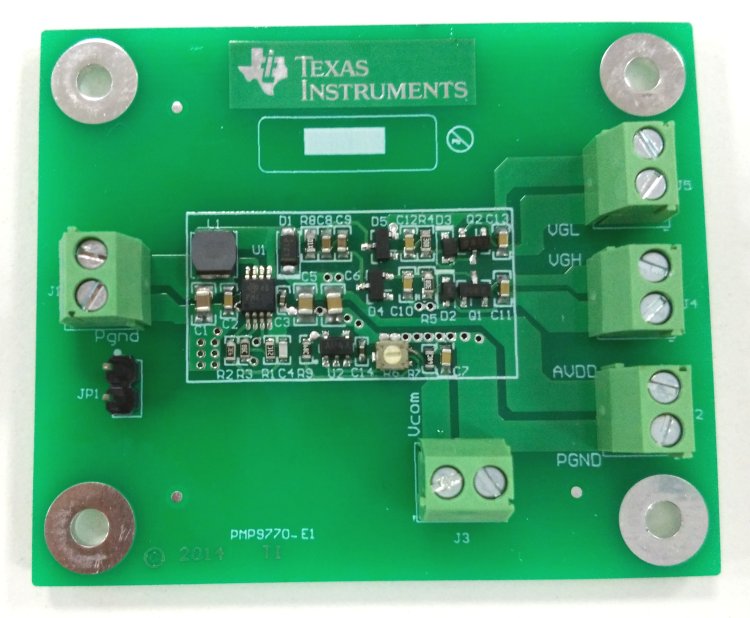

- 此电路已在参考设计板上经过测试
软硬件
元器件
附件下载
Assembly drawing-TIDRCJ2.pdf
Bill of materials (BOM)-TIDRCJ1.pdf
Gerber file-TIDC868.zip
PCB layout-TIDRCJ3.pdf

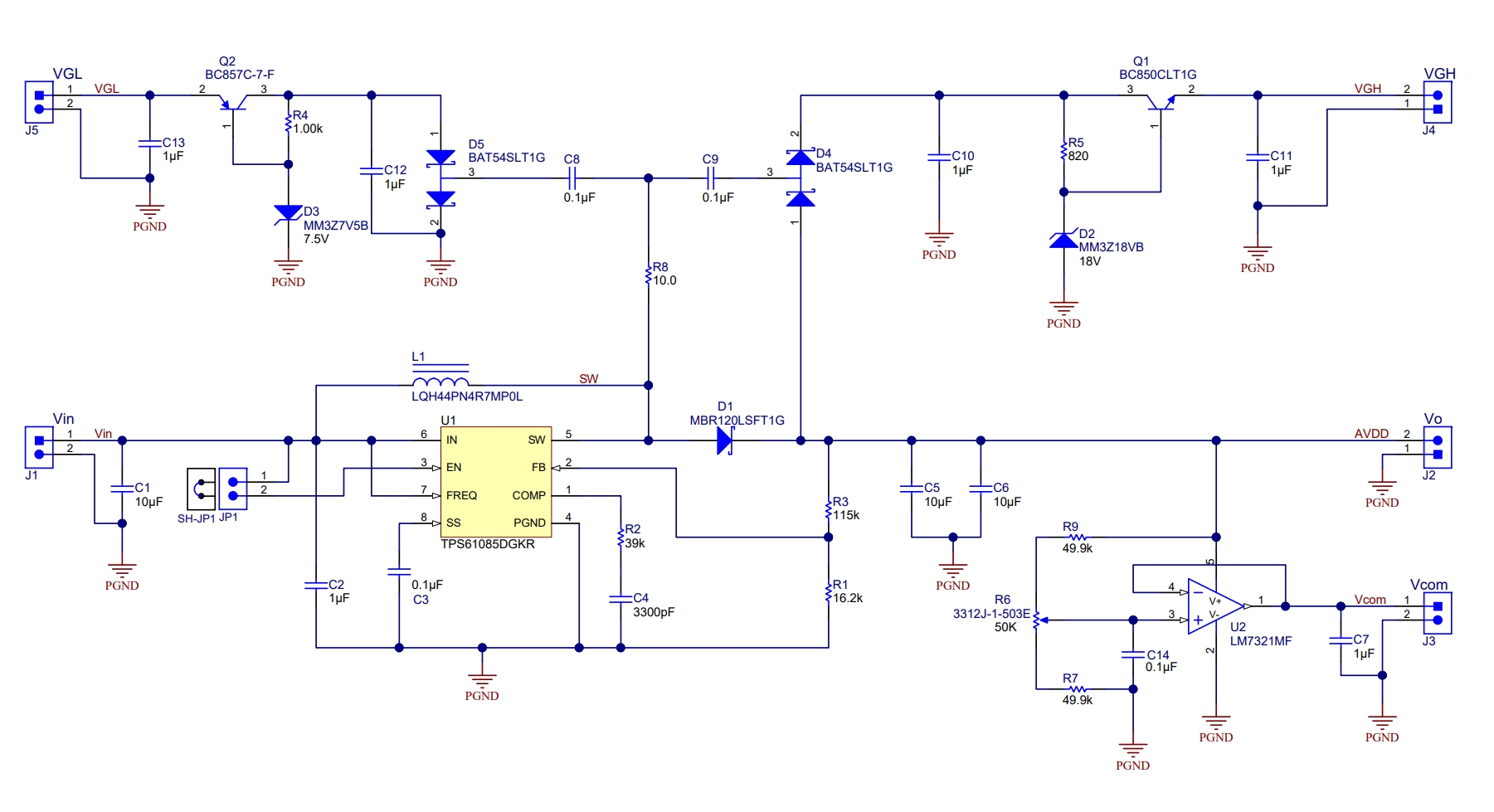

Schematic-TIDRCJ0.pdf
