此经过验证的设计为 SPI 控制的 36V 电源(能够提供 1A 拉电流)提供了理论、元件选择、仿真、PCB 设计和测量详细信息。它还包括集成的高侧电流分路,在多个十进制位电流负载下精度达到 1%。设计的输出作为 DAC8871 的输入源,DAC8871 支持单极性和双极性输出范围。因而,可轻松修改此电路来满足许多不同应用的需要。
特性
- 36V @ 1A 负载 SPI 控制的输出
- FSR 增益测量误差为 0.08%
- 偏压测量误差为 8.2mV
- 电流监视器输出
- 可变的十进制位电流测量
软硬件
元器件

LF411CN
芯片 运算放大器 JFET 低偏移 运放类型: 高速
放大器数目: 1
摆率: 15V/μs
电源电压范围: 10V 至 36V
放大器封装类型: DIP
针脚数: 8
带宽: 4MHz
工作温度最小值: 0°C
工作温度最高值: 70°C
MSL: MSL 1 -无限制
SVHC(高度关注物质): No SVHC (20-Jun-2013)
器件标记: LF411CN
增益带宽: 4MHz
工作温度范围: 0°C 至 +70°C
放大器类型: JFET运放
电源电压最大值: 36V
电源电压最小值: 10V
芯片温度范围: 商用
输入偏移电压 最大: 2mV
运放特点: 低漂移
额定电源电压, +: 44V
附件下载
Bill of materials (BOM)-TIDR154.pdf
Gerber file-TIDC042.zip
Reference Guide-TIDU001A.pdf
Schematic-TIDC026.zip
Schematic-TIDR153.pdf
Support software-TIDC044.zip

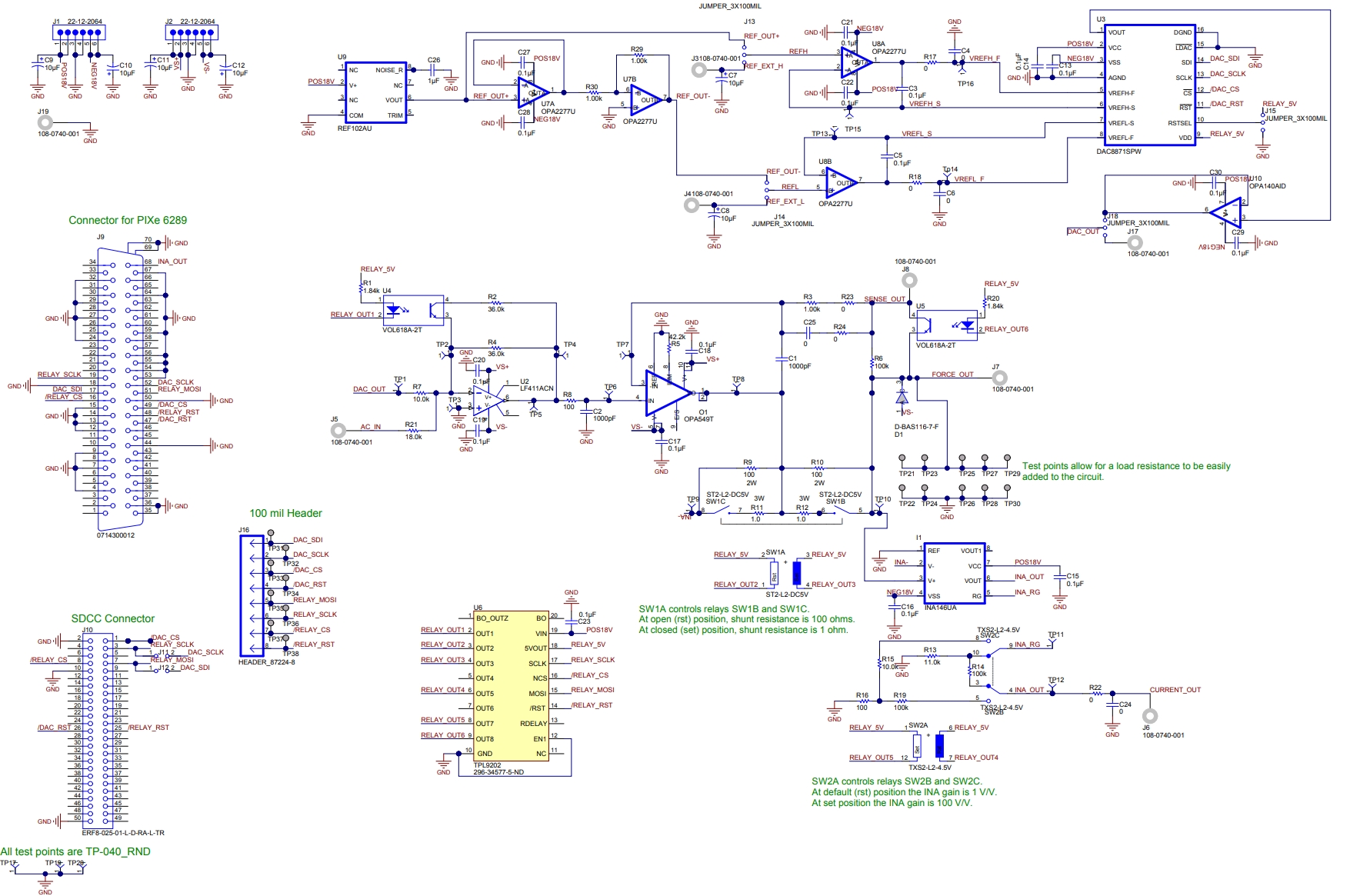

原理图PDF
