USB 锂离子电池充电器和电源路径管理参考设计

当使用 ISET 引脚上的电阻器编程时，此参考设计可为电池输出提供高达 1000mA 的连续电流，并且在出厂时编程为 ~540mA。USB 电流限制模式由 ISET2 引脚选择，并将电流限制为最大 500mA（逻辑高电平）或 100mA（浮点或高阻抗）。ISET2 引脚上的低电阻使用 ISET 电阻对充电电流进行编程。特性串联电池节数：1S 最大输入电压：12V 最大充电电流：1A 线性拓扑

标签

电池充电器

Texas Instruments Incorporated

更新2023-12-27

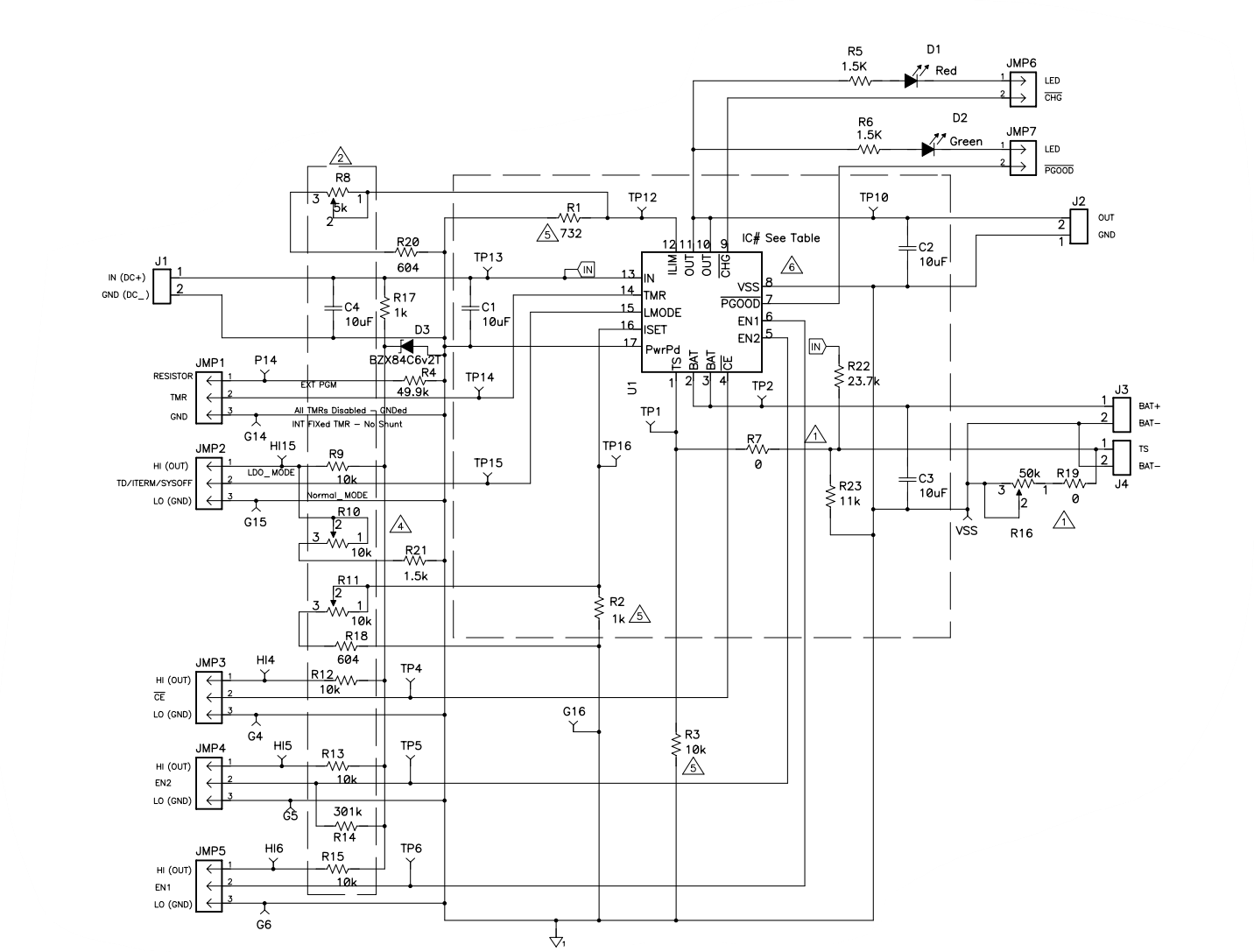

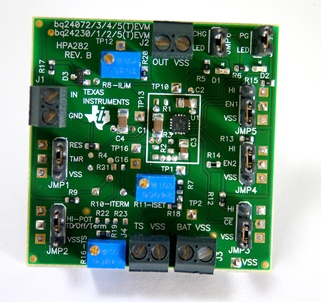

内容介绍

项目来源：USB 锂离子电池充电器和电源路径管理参考设计

当使用 ISET 引脚上的电阻器编程时，此参考设计可为电池输出提供高达 1000mA 的连续电流，并且在出厂时编程为 ~540mA。USB 电流限制模式由 ISET2 引脚选择，并将电流限制为最大 500mA（逻辑高电平）或 100mA（浮点或高阻抗）。ISET2 引脚上的低电阻使用 ISET 电阻对充电电流进行编程。
