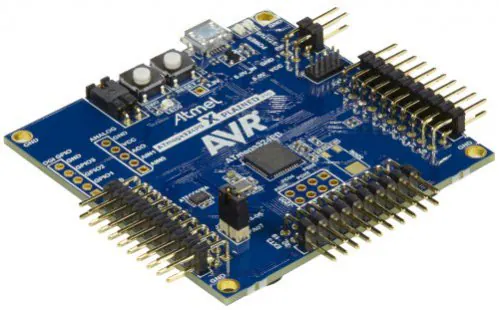

ATmega324PB Xplained Pro 评估套件是用于评估 ATmega324PB 微控制器 （MCU） 的硬件平台。ATmega324PB-XPRO 评估套件不包括可单独购买的扩展板。ATmega324PB Xplained Pro 目前支持 20 多种扩展板，包括有线和无线连接、crytpo 认证、QTouch 电容式触摸套件以及通用 I/O 和 OLED 板。
特性：
- ATmega324PB 微控制器
- 一个机械复位按钮
- 一个机械用户按钮 - 唤醒、引导加载程序输入或通用
- 一个黄色用户 LED
- 32.768kHz晶振
- 三个 Xplained Pro 扩展接头
- 用于外部调试器的连接器
- 嵌入式解说器
- 用于 Atmel Studio 中电路板识别的自动 ID
- 一个黄色状态 LED
- 一个绿板电源 LED
- 复杂数据类型的符号调试，包括范围信息
- 编程和调试
- 数据网关接口：SPI、I2C、4 个 GPIO
- 虚拟 COM 端口 （CDC）
- USB供电
软硬件
元器件
附件下载
Atmel-42096-Microcontrollers-Embedded-Debugger_User-Guide.pdf
Atmel-42633-ATmega324PB-Xplained-Pro_User-Guide.pdf
Bill of Materials Print- ATmega324PB_Xplained_Pro_release_rev2.xls
Gerber.zip
CAD_Source.zip
ATmega324PB_Xplained_Pro_design_documentation_release_rev2.pdf
ATmega324PB_Xplained_Pro_PCB_release_rev2.pdf

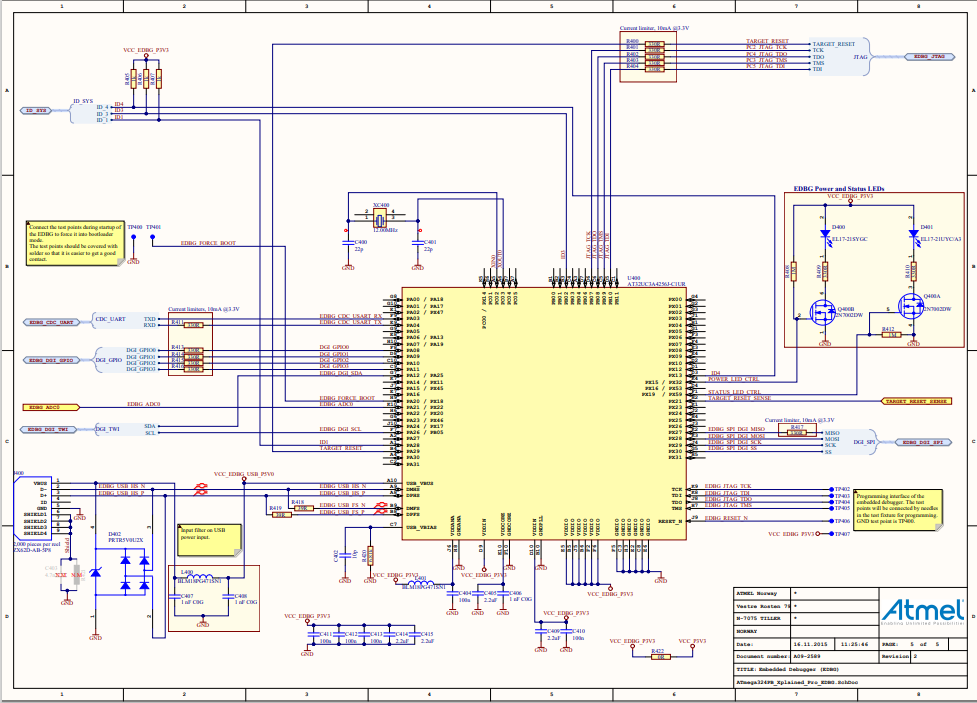

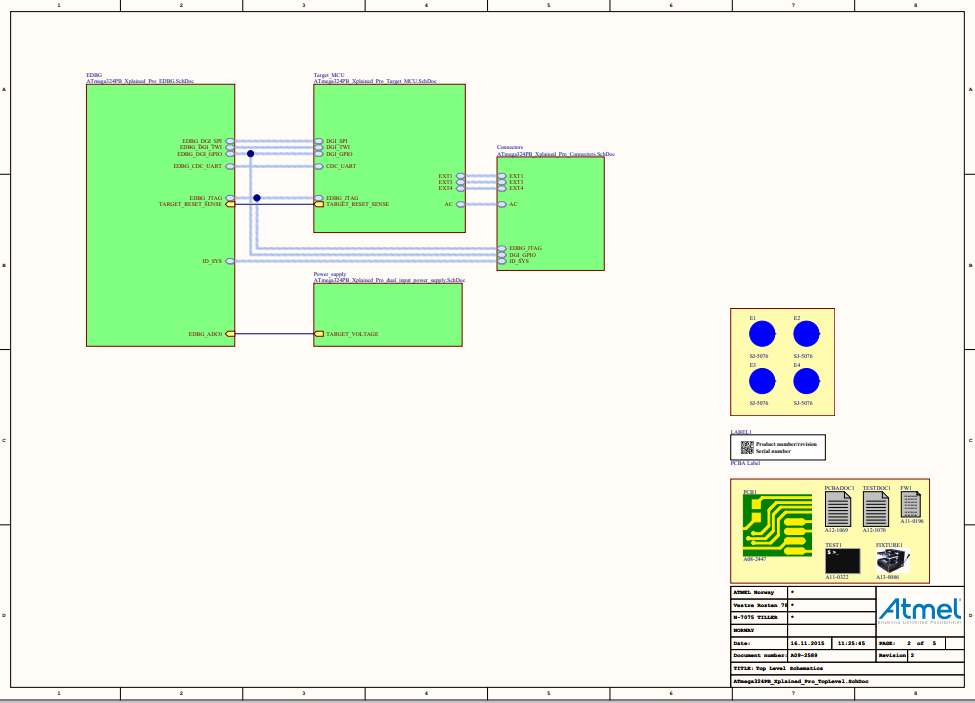

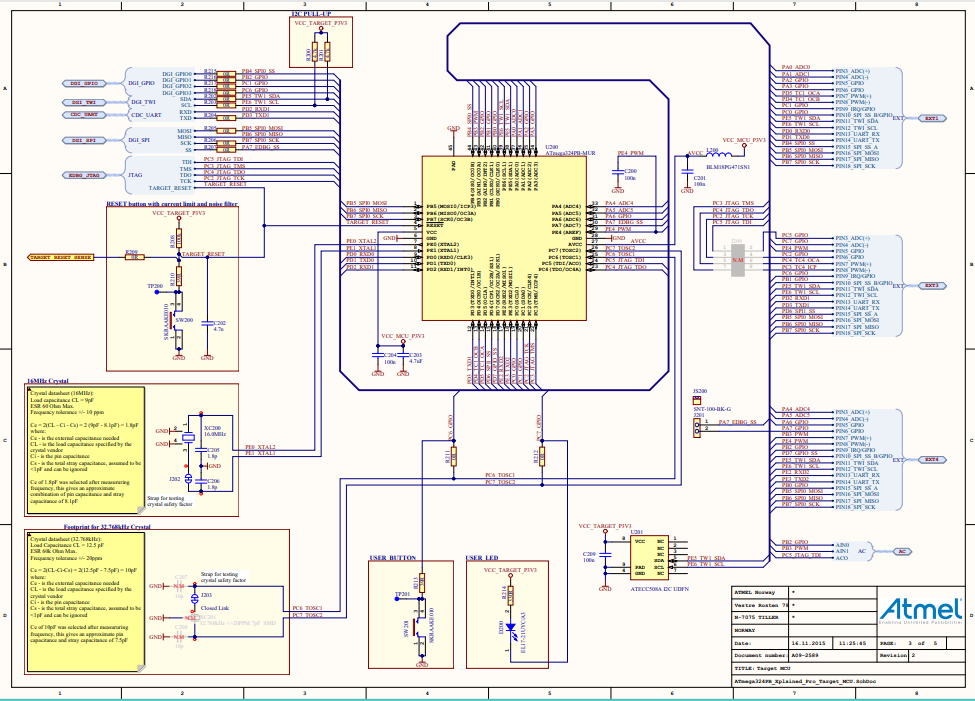

原理图PDF
