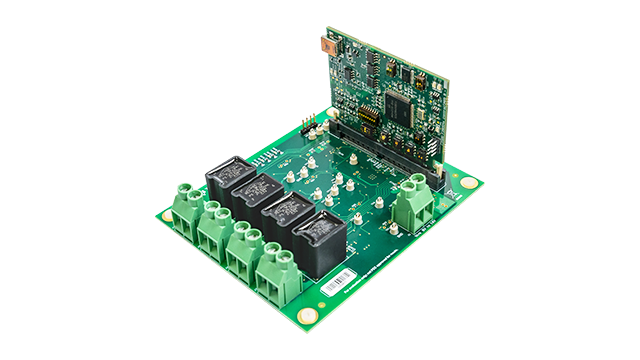

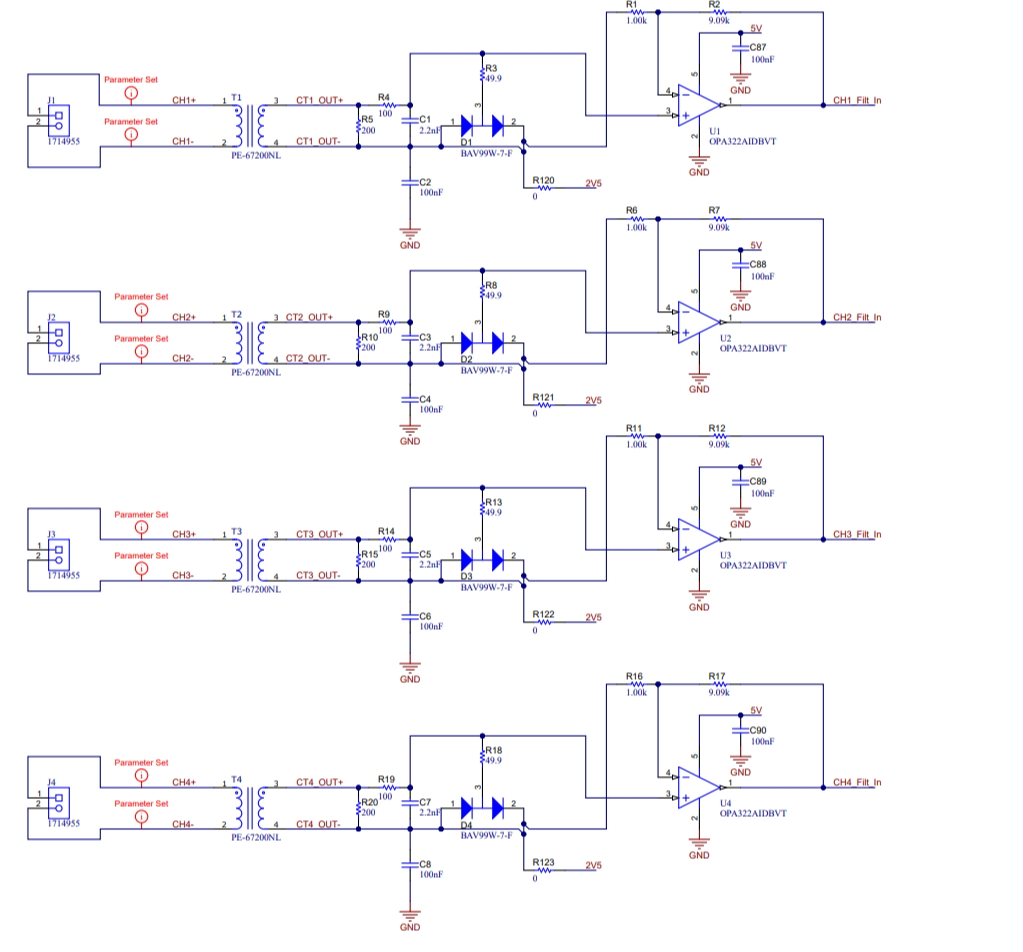

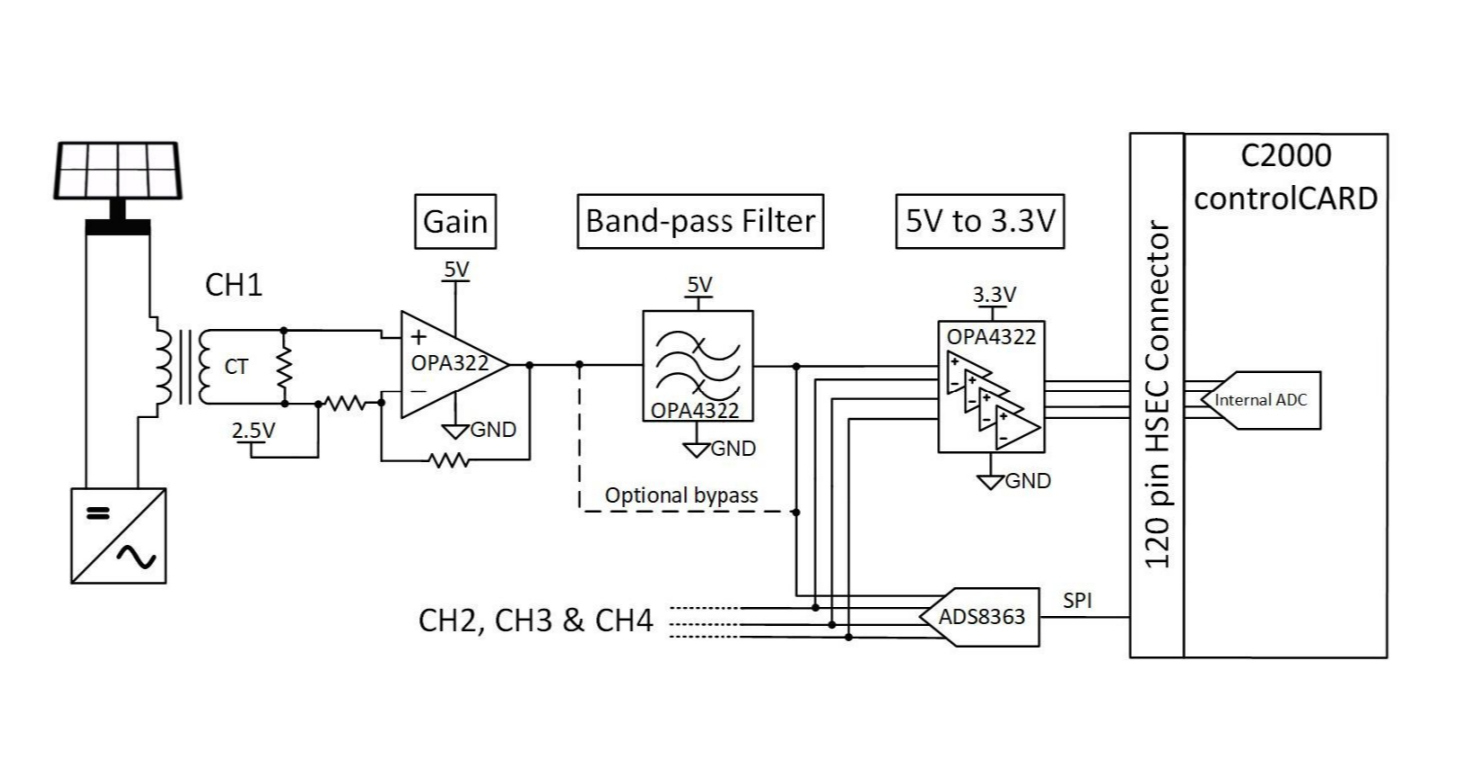

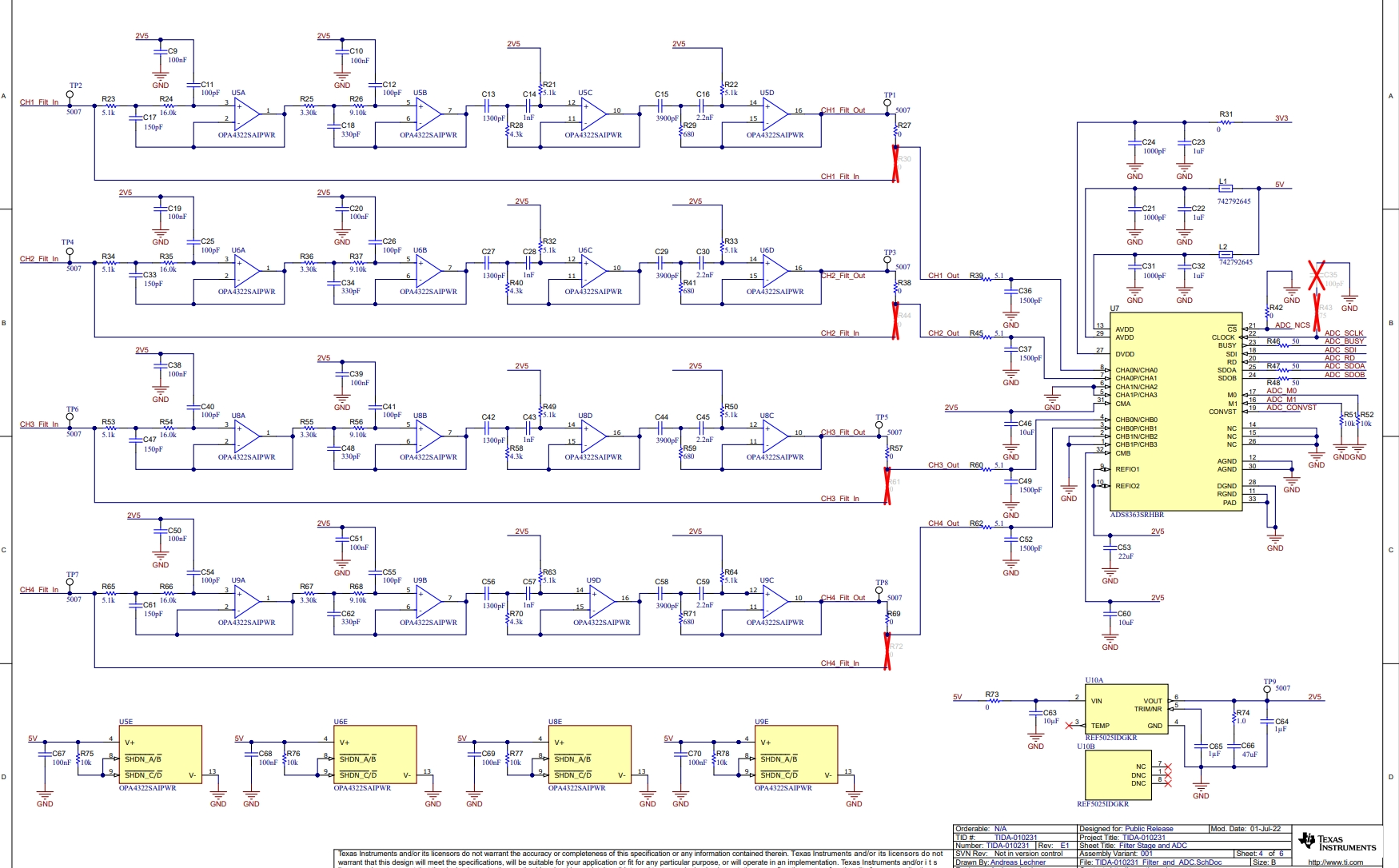

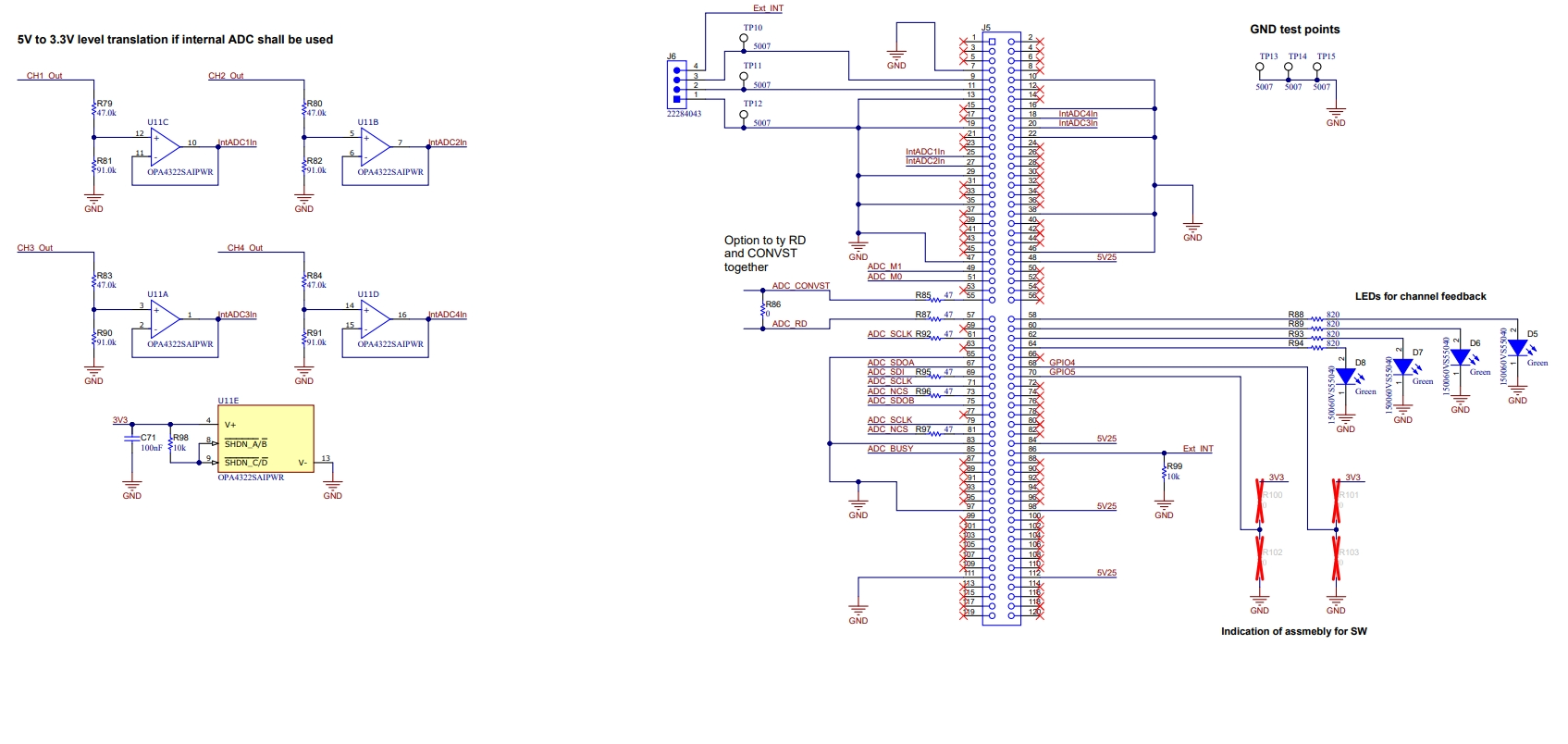

此参考设计实现了用于光伏系统直流电弧检测的四通道模拟前端，支持高达 1000V 的直流电压和高达 10A 的电流。通过分析太阳能电池板和逆变器之间的直流电流所存在的交流噪声，可对电弧进行检测。在使用 C2000 实时微控制器 (MCU) 进行频率分析之前，使用电流互感器采集信号，然后使用模拟滤波器级进行调节并由 16 位 ADC ADC8363 进行采样。此设计与不同的 C2000 controlCARD 兼容，因此可根据系统调整 MCU。可以使用 ADS8363 的旁路选项来评估 C2000? MCU 的内部 ADC。C2000 软件包已在最新版本 中提供。 特性 用于电弧检测的四个独立通道 1000V 直流电压和高达 10A 的直流电流 外部和内部 ADC 评估 凭借 120 引脚高速边缘连接器 (HSEC) 标准连接器，可为多种 C2000 controlCARD 灵活选择 C2000 MCU，而且还与 180 引脚 HSEC 连接器 controlCARD 兼容 可调节电弧检测软件，从而在不同的系统和环境中进行优化
