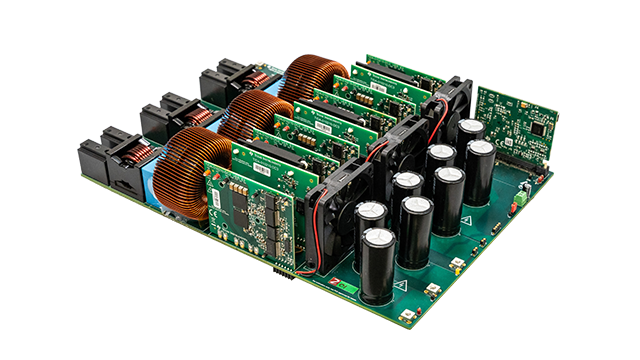

此参考设计提供了用于实现基于氮化镓 (GaN) 的三级三相 ANPC 逆变器功率级设计模板。使用快速开关型功率器件可实现 100kHz 的更高开关频率，不仅减小了滤波器磁性元件的尺寸，还提高了功率级的功率密度。多级拓扑允许在高达 1000V 的较高直流总线电压下使用额定电压为 600V 的功率器件。较低的开关电压应力可降低开关损耗，从而使峰值效率达到 98.5%。 特性 三相逆变器和 PFC 的功率级 800V 系统中额定电压为 600V 的开关（由于三个级别） 使用 C2000 的 CLB 提供全新的板载保护功能 Iso 四通道驱动器支持高频运行 (100KHz) 基于分流器的电流检测功能（在温度范围内提供高精度和高线性度）
