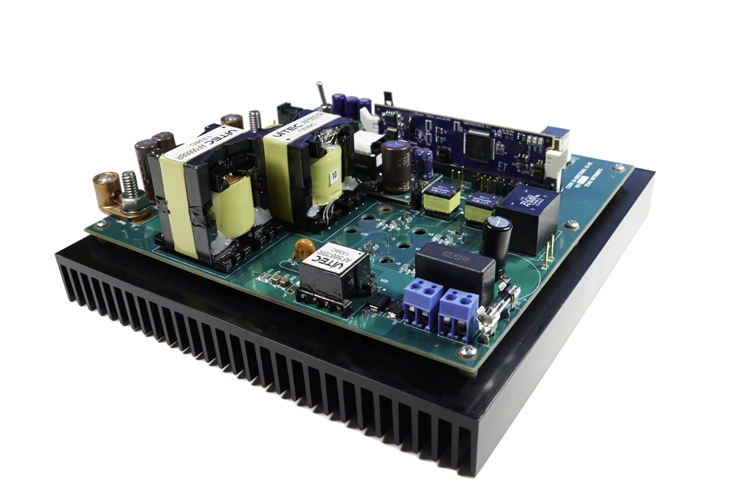

此设计采用数字化峰值电流模式控制型 (PCMC) 相移全桥 (PSFB) 直流/直流转换器，可将 400V 直流输入转换为稳定的 12V 直流输出。该设计的亮点是：基于新型 4 类 PWM 和内部斜坡补偿的全新 PCMC 波形生成，以及简单的 PCMC 实现。采用来自 C2000 实时微控制器系列的 TMS320F280049C MCU。
特性
- 峰值电流模式控制 (PCMC)，无需外部支持电路即可实现 PCMC 功能
- 零电压开关 (ZVS) 或低电压开关 (LVS)
- 多个同步整流 (SR) 开关机制
软硬件
元器件
附件下载
Assembly drawing-TIDM725.zip
Bill of materials (BOM)-TIDM724.pdf
Design Guide-ZHCU770B.pdf
Gerber file-TIDCFX9.zip
PCB layout-TIDM726.pdf

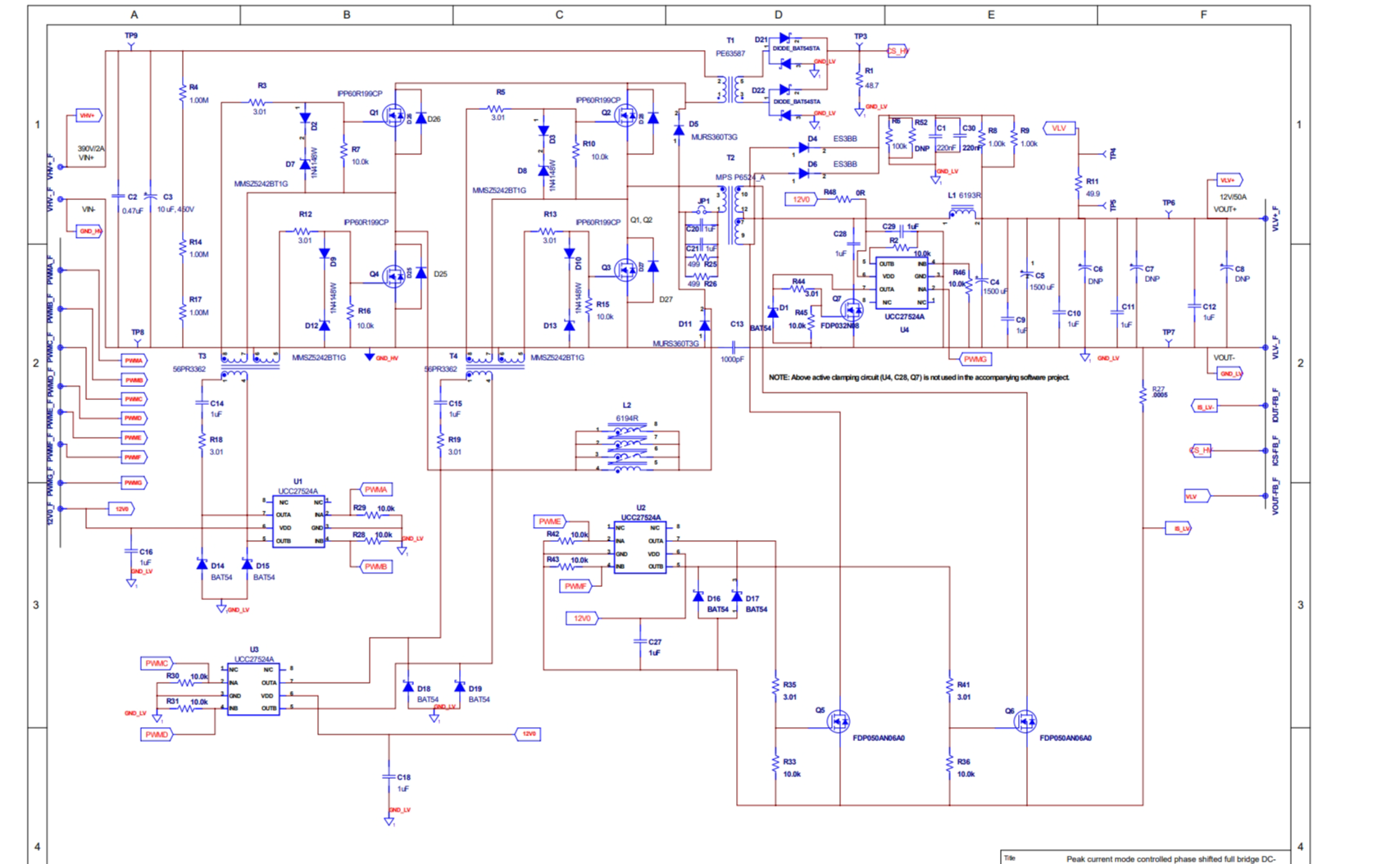

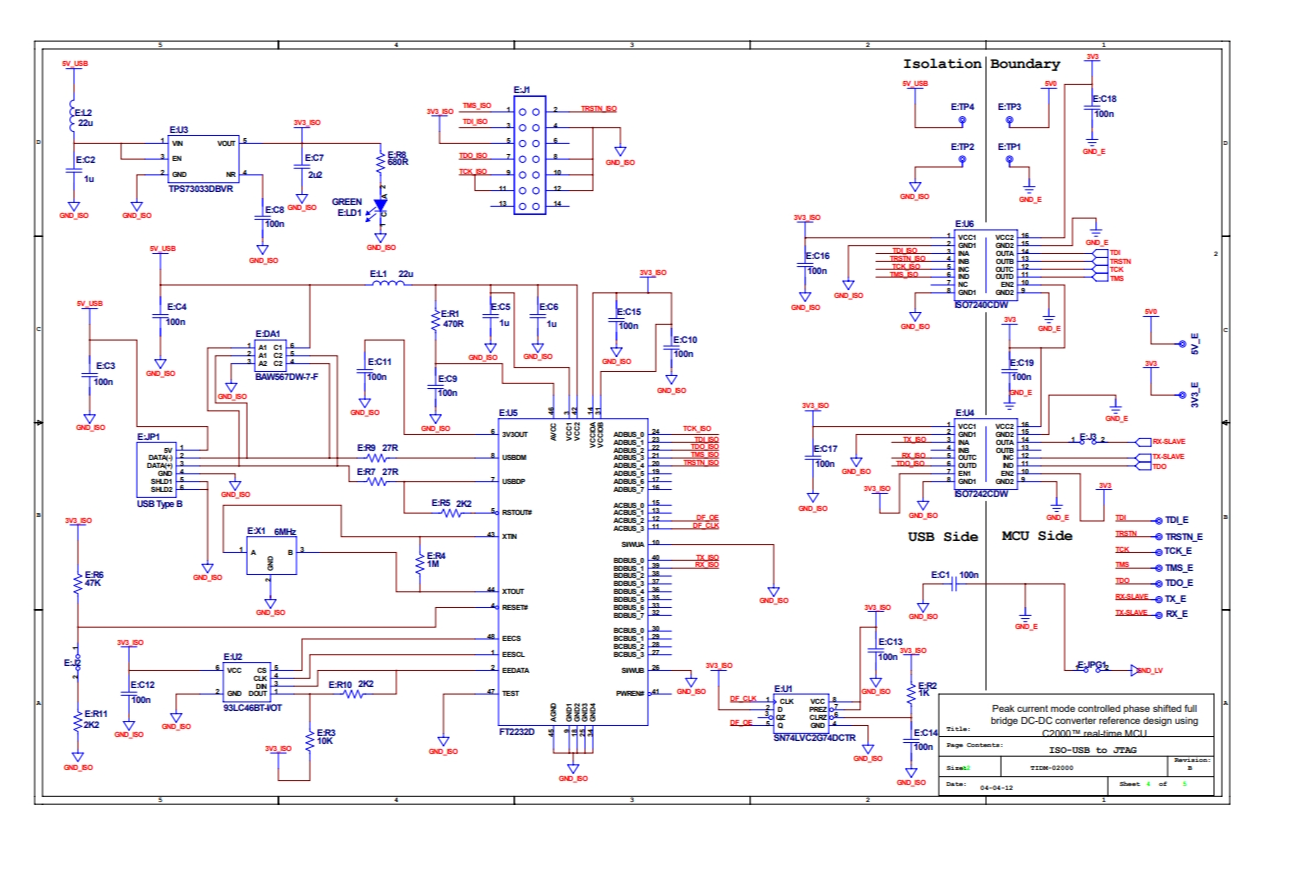

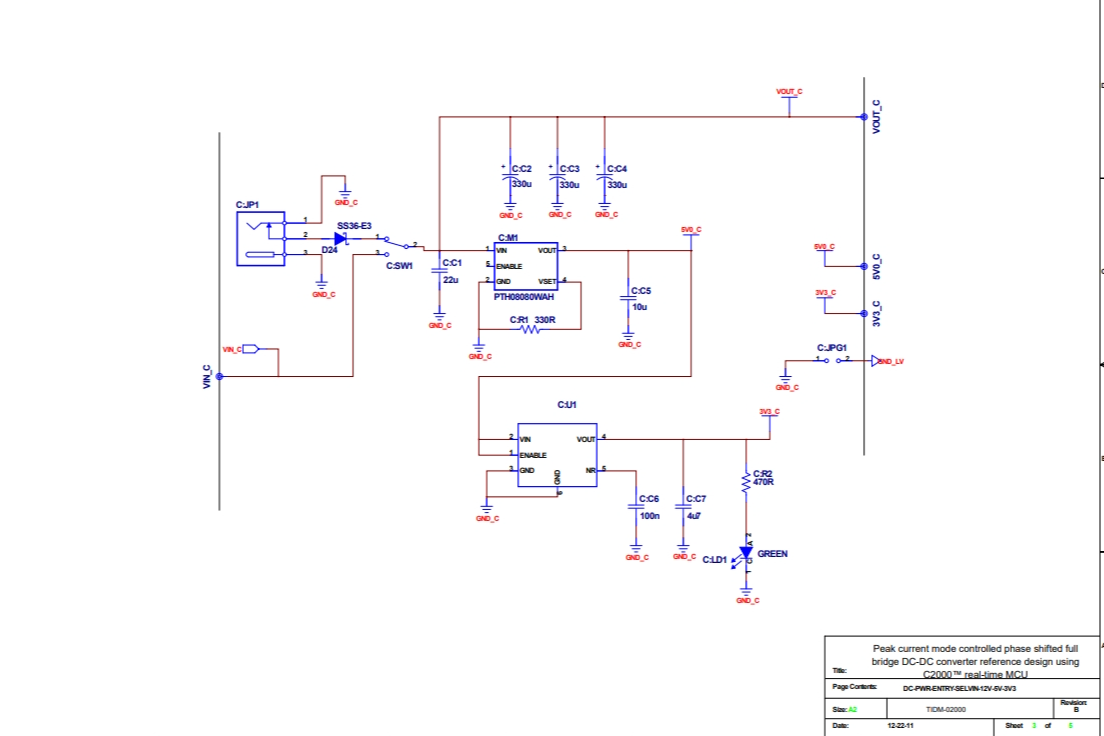

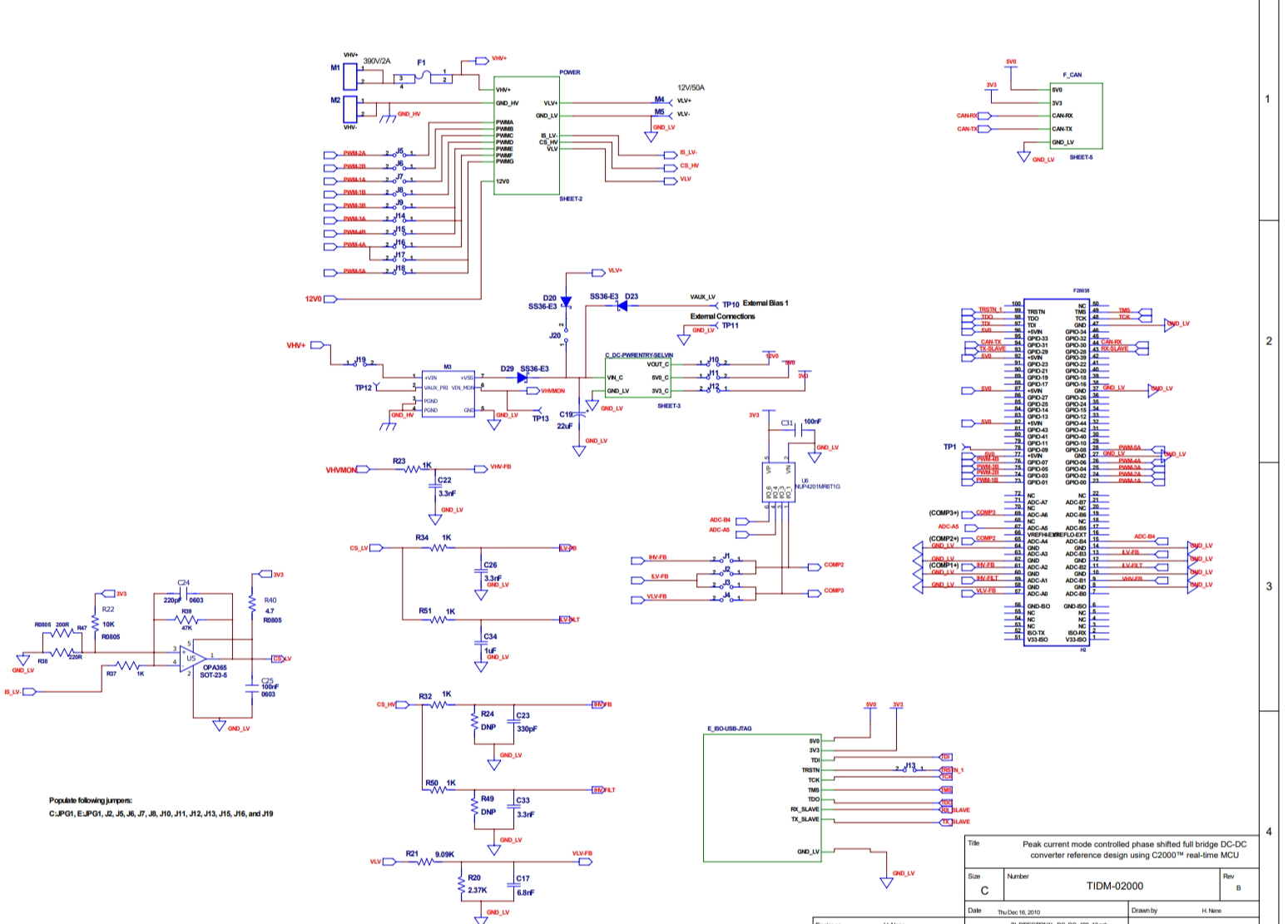

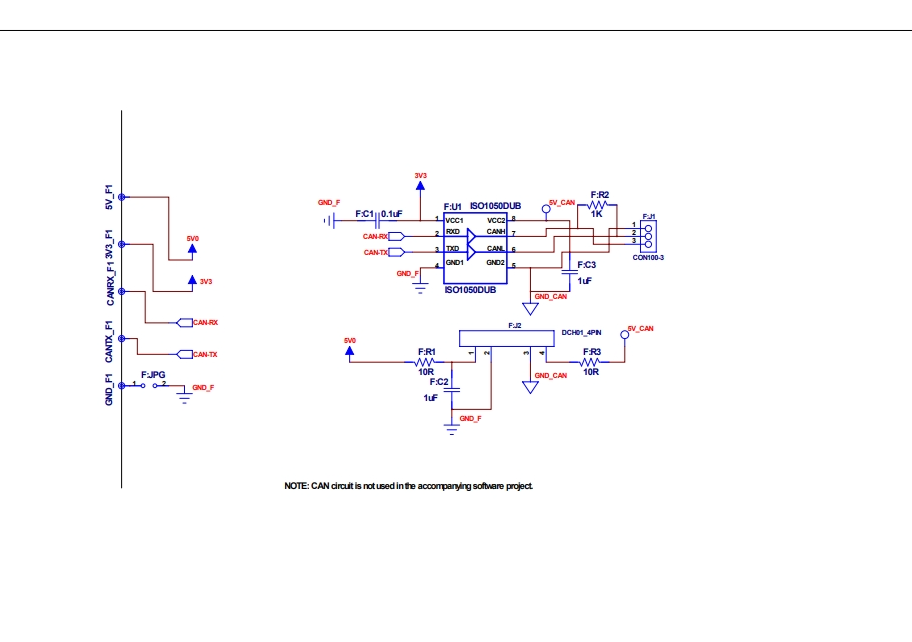

Schematic-TIDM723.pdf
原理图PDF
