项目来源：LCR 表模拟前端参考设计
此参考设计 TIDA-060029 展示了采用自主平衡阻抗测量方法且适用于 LCR 表应用的模拟信号链解决方案。
特性
- 测量阻抗值为 1Ω 至 10MΩ 的各种组件（L、C、R）
- 工作频率高达 100kHz
- 在频率为 100Hz、1kHz、10kHz、100kHz 时进行测试
- 阻抗精度为 0.1%
- 信号链可实现稳定运行
附件下载
Assembly drawing-TIDM637.pdf
Bill of materials (BOM)-TIDM636.pdf
Design Guide-ZHCU794B.pdf
Gerber file-TIDCFV8.zip
PCB layout-TIDM638.pdf
Schematic-TIDM635.pdf

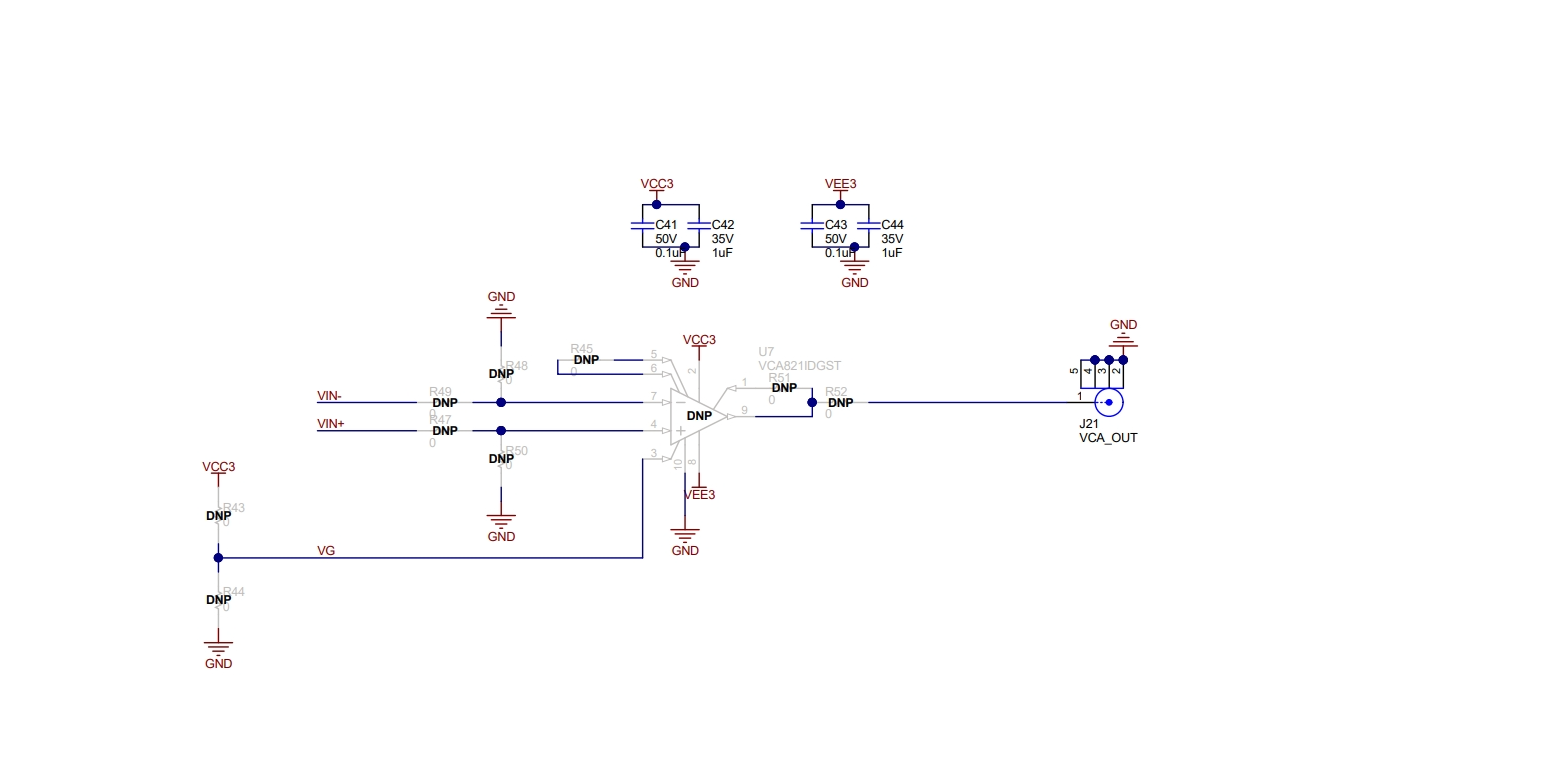

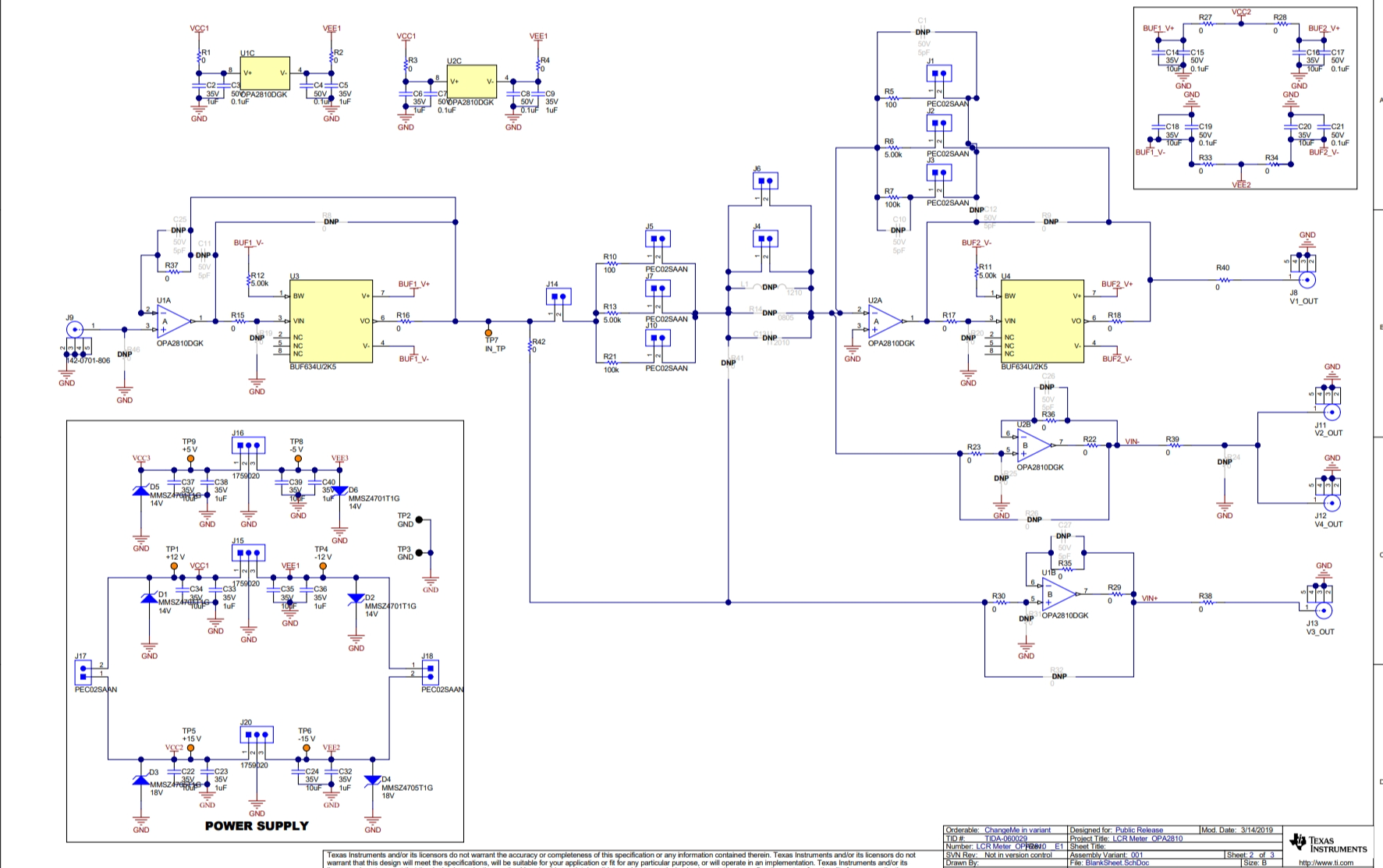

原理图PDF
