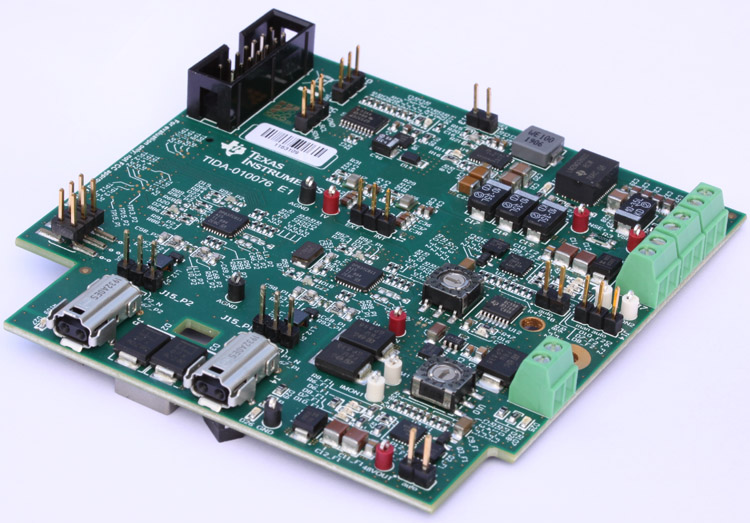

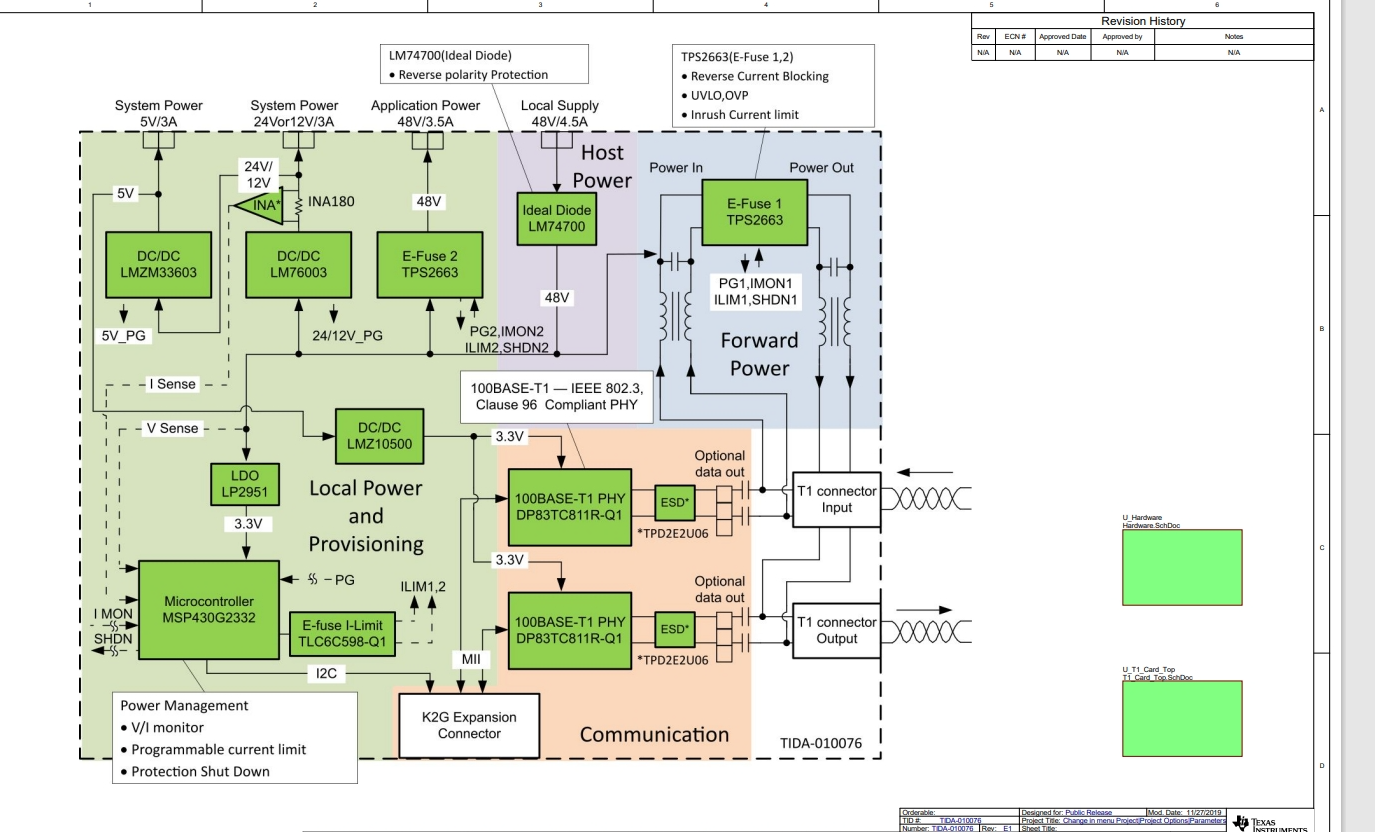

TIDA-010076 展示了如何通过 SPE 传输 220W 的电力和 100Mbit/s 的数据。与星型拓扑中的常规系统相比，菊花链拓扑中的通信系统需要的硬件和布线明显更少。与单对以太网（SPE，100BASE-T1）及数据线供电结合使用时，该设计可以减少接线，实现简化。电力和数据仅通过两条导线从一个节点输送到另一个节点。
特性
- SPE 速度为 100Mbit/s
- 一根双绞线实现电力输送和通信
- 节点菊花链
- 防止接线错误和电涌
- 精心设计或动态链路电源
- 经测试可与 66AK2Gx 工业通信引擎结合使用
软硬件
元器件
附件下载
Assembly drawing-TIDM617.pdf
Bill of materials (BOM)-TIDM616.pdf
Design Guide-TIDUET1.pdf
Gerber file-TIDCFV4.zip
PCB layout-TIDM618.pdf

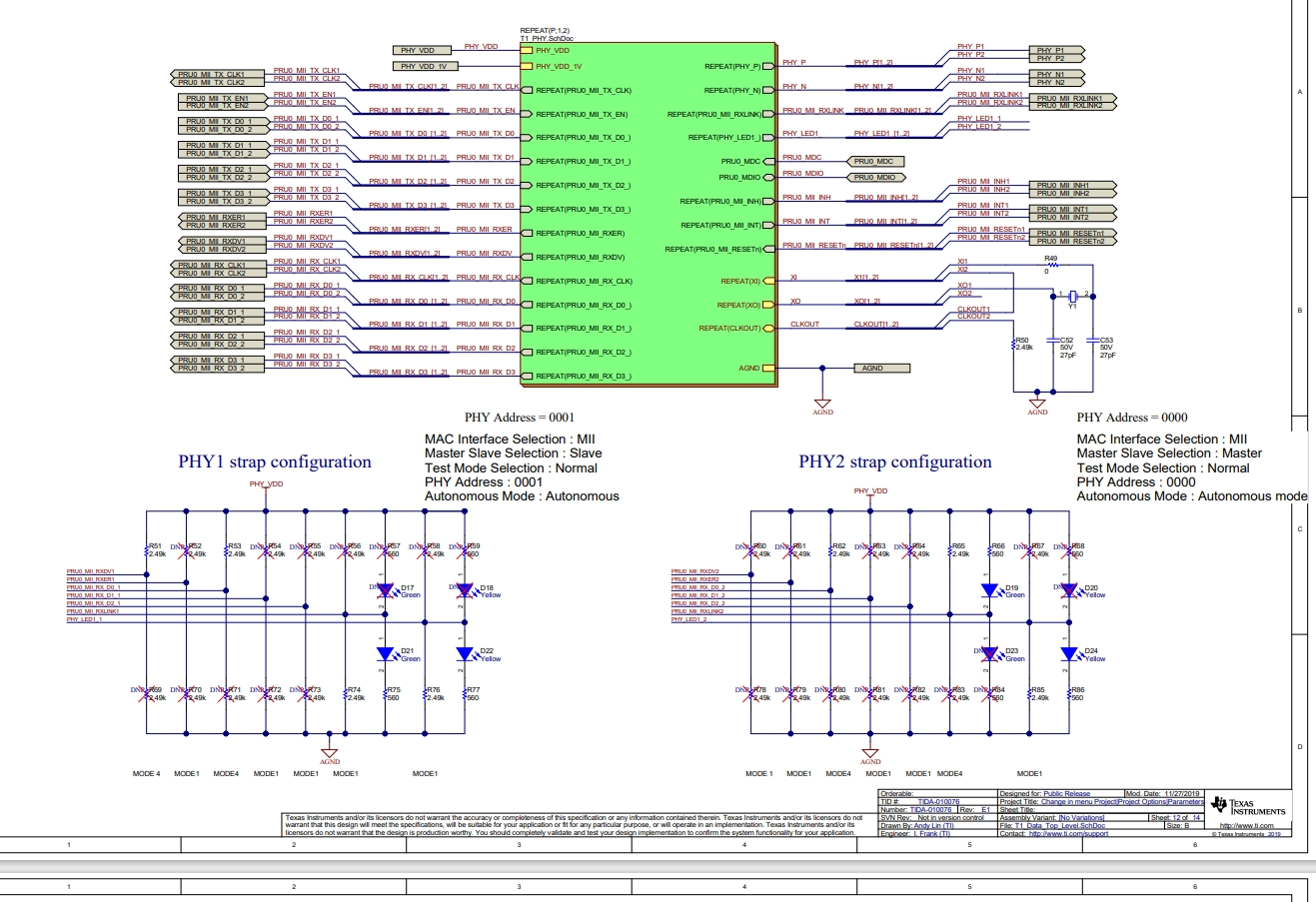

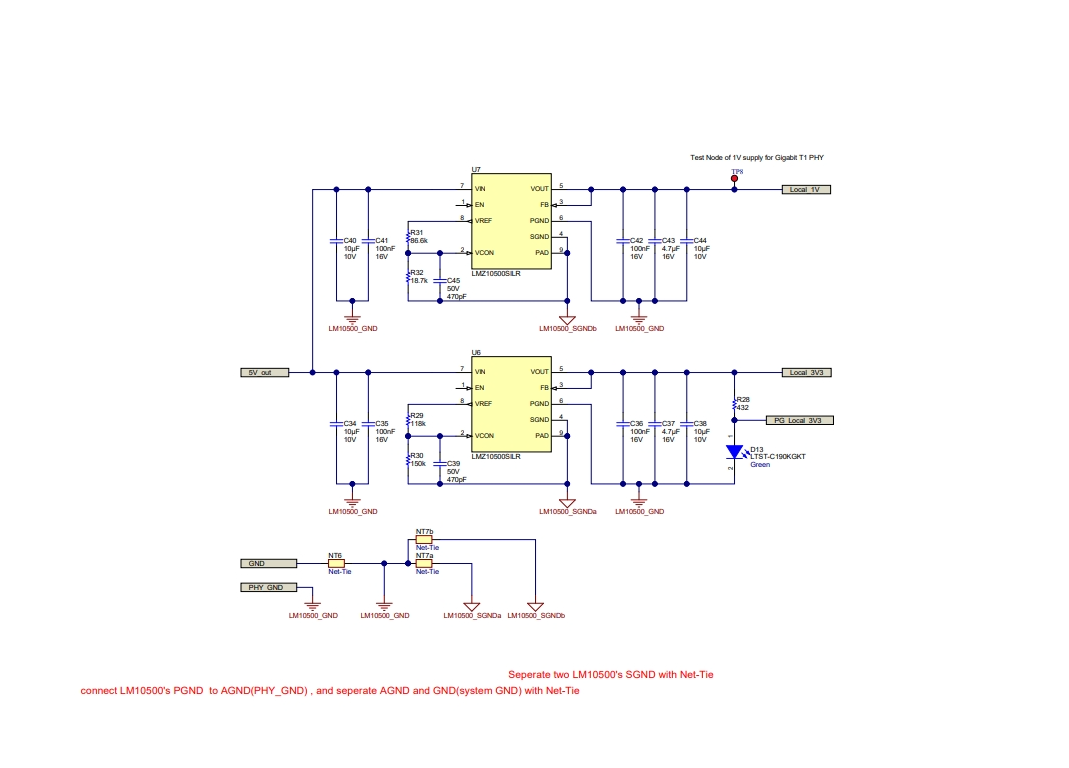

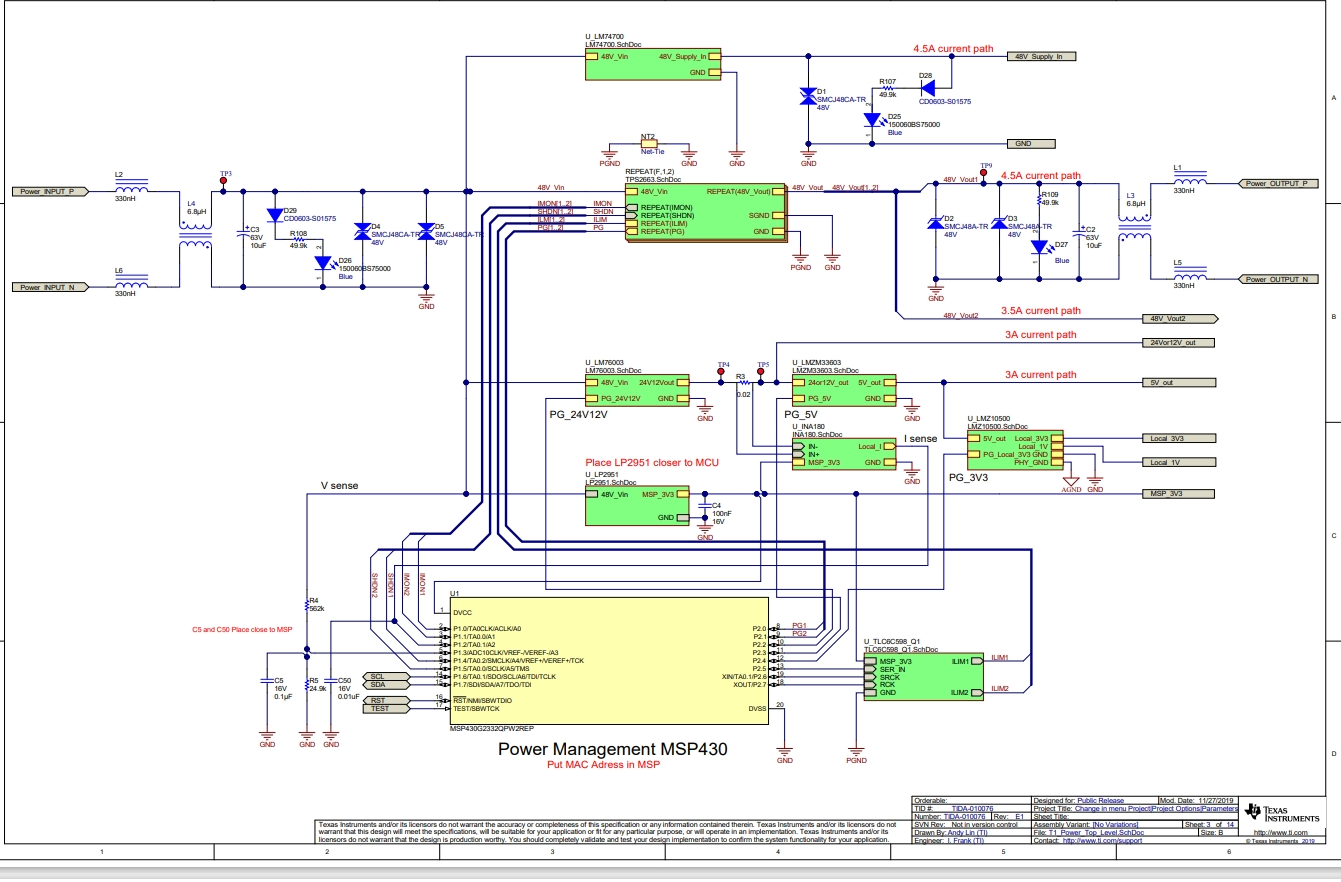

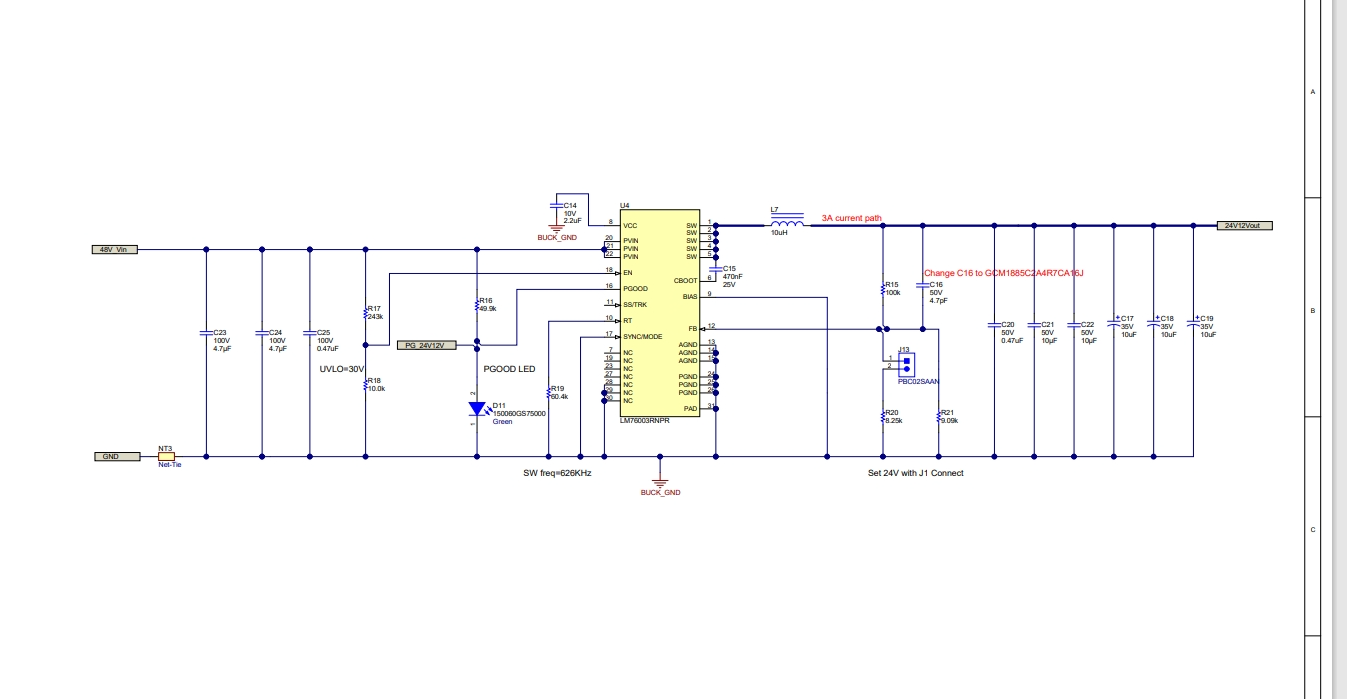

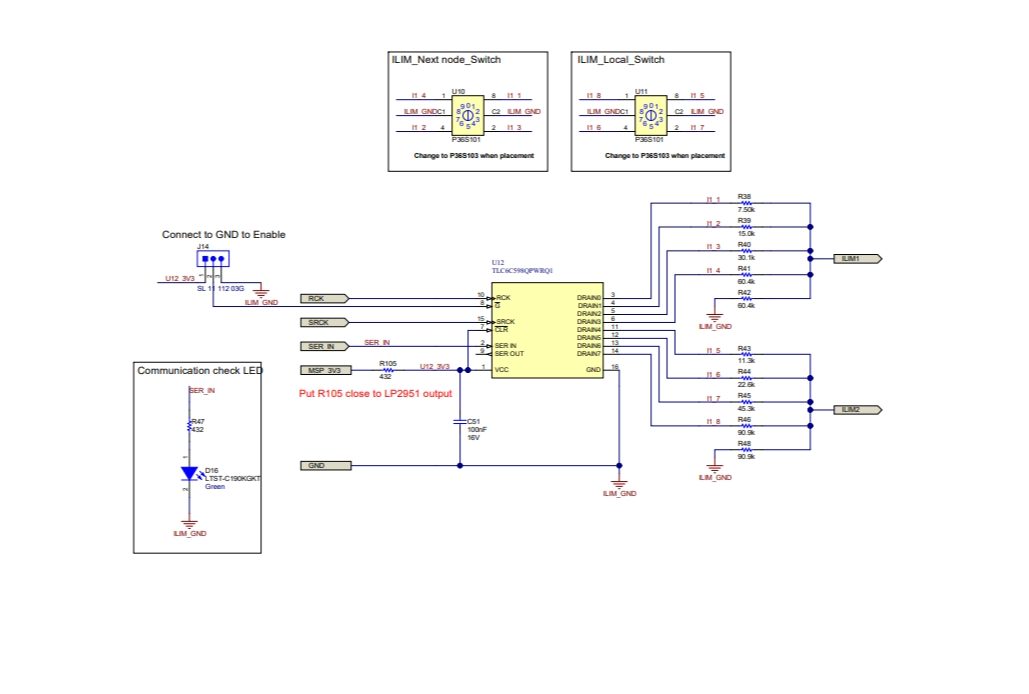

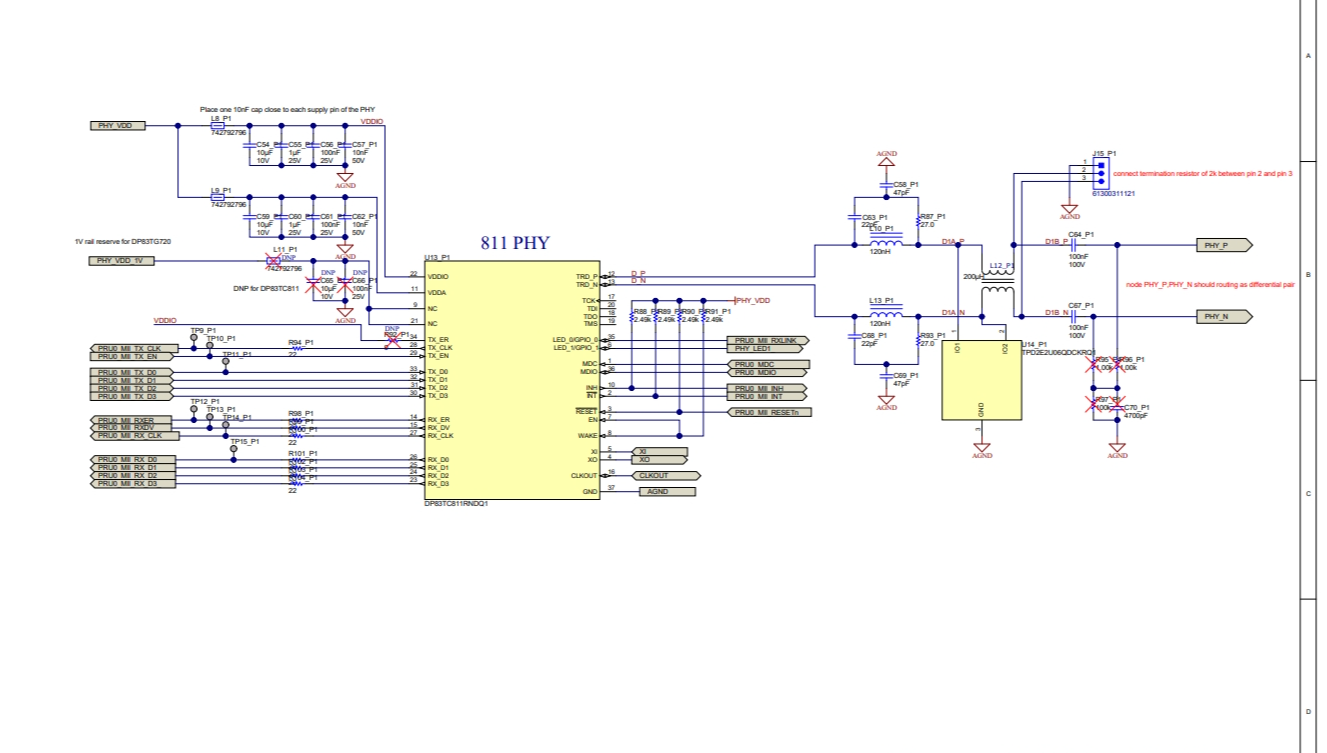

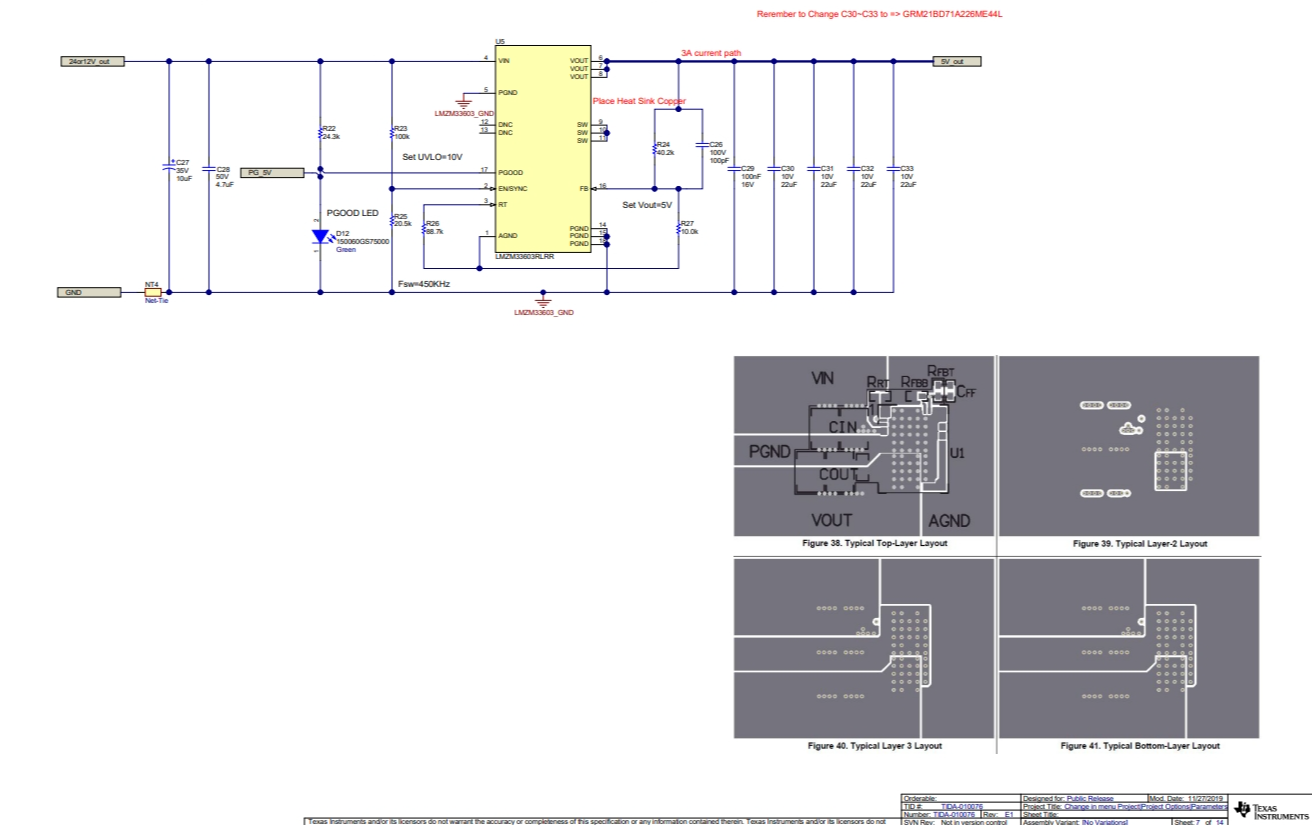

Schematic-TIDM615.pdf

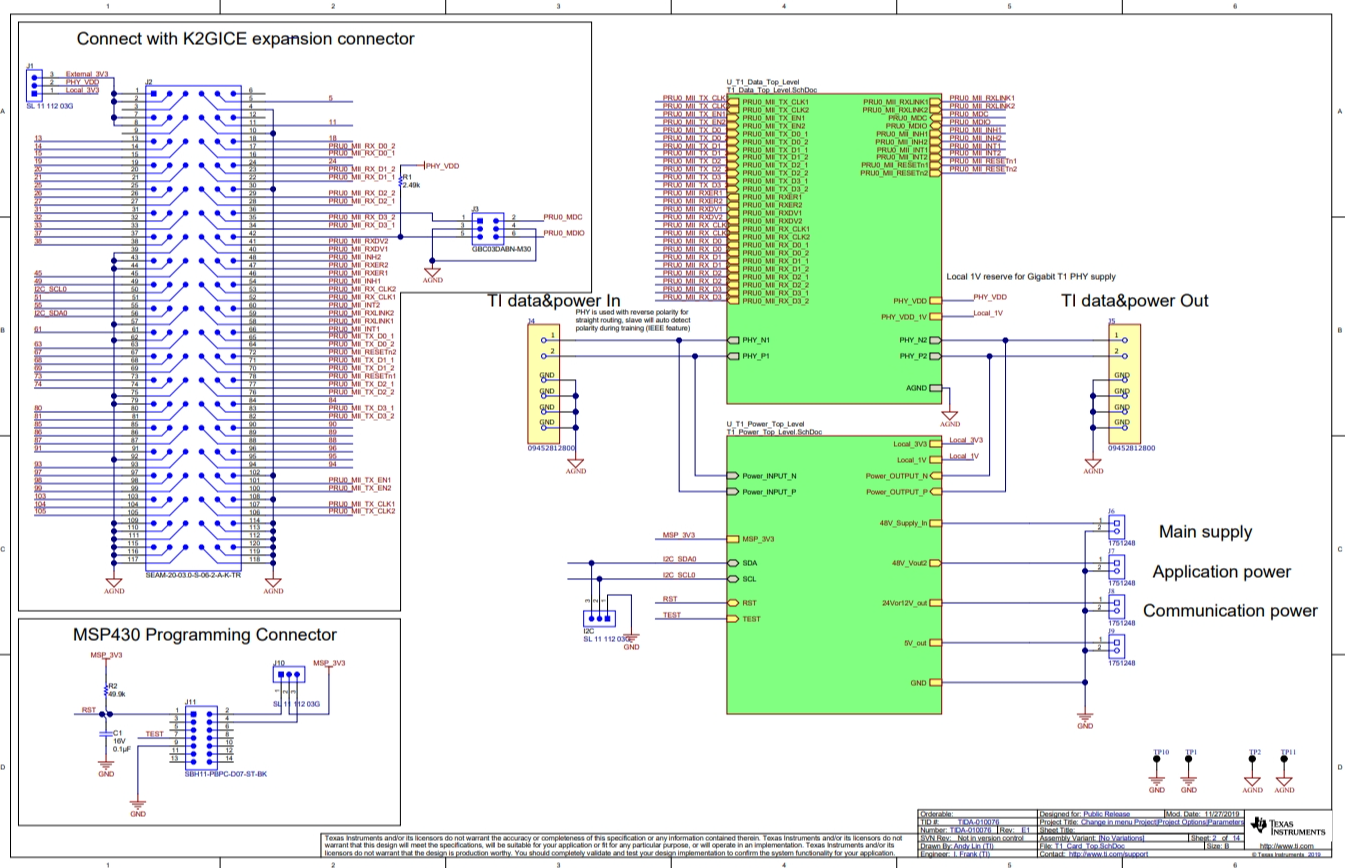

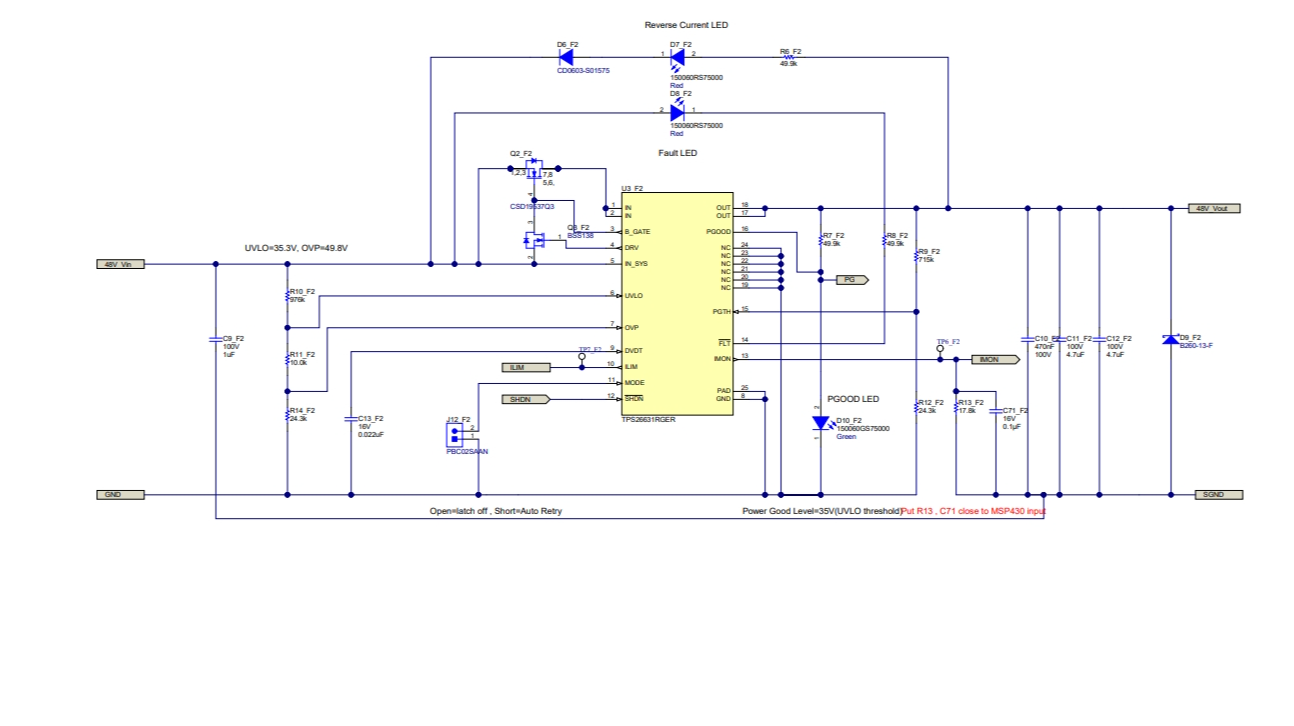

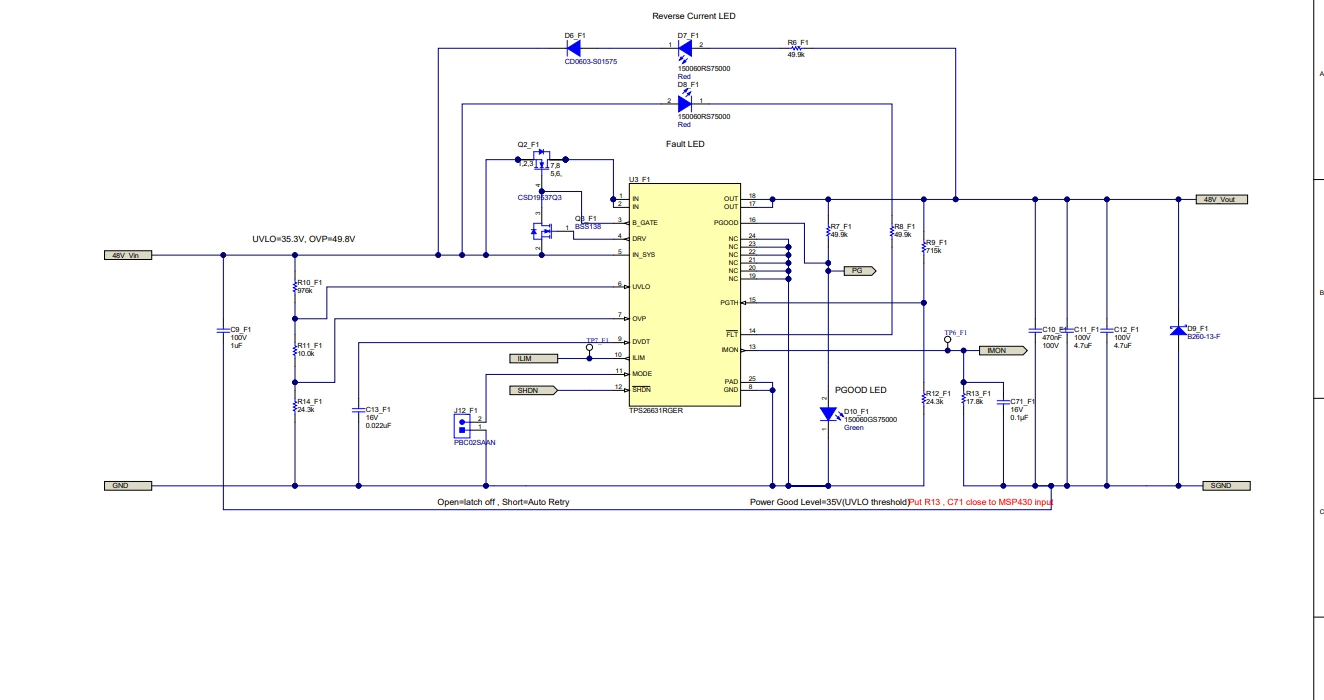

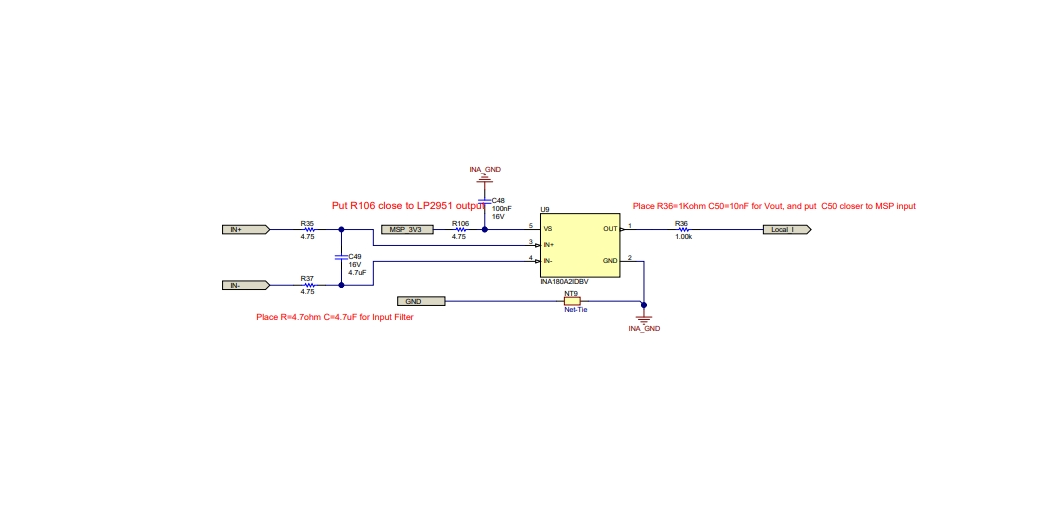

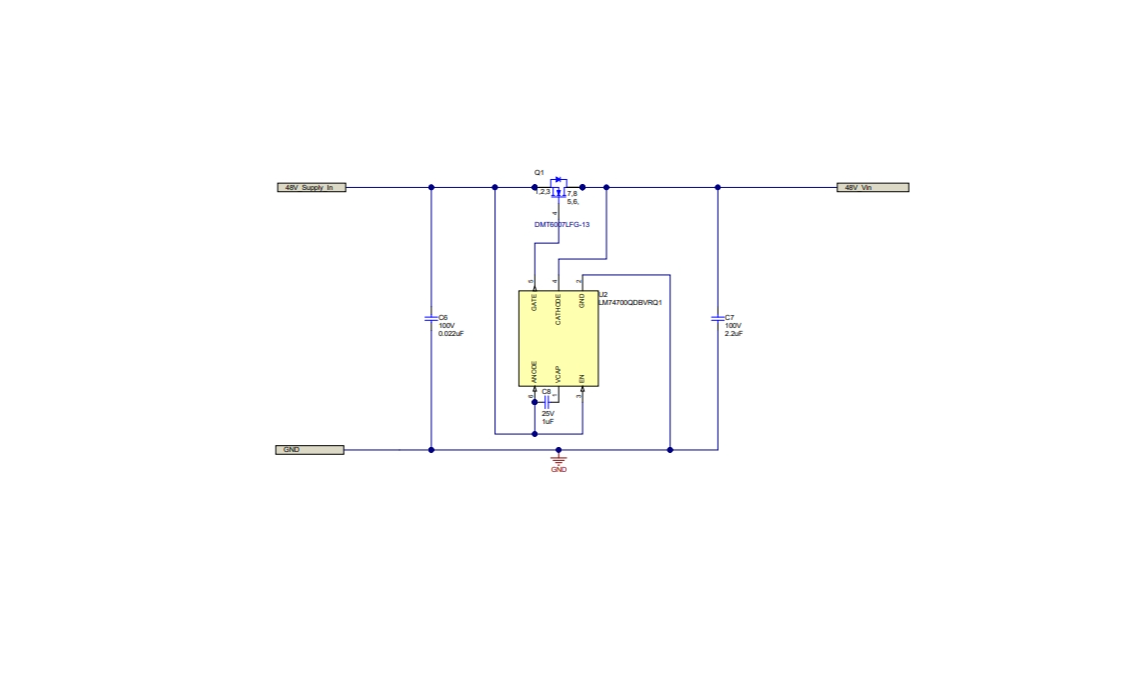

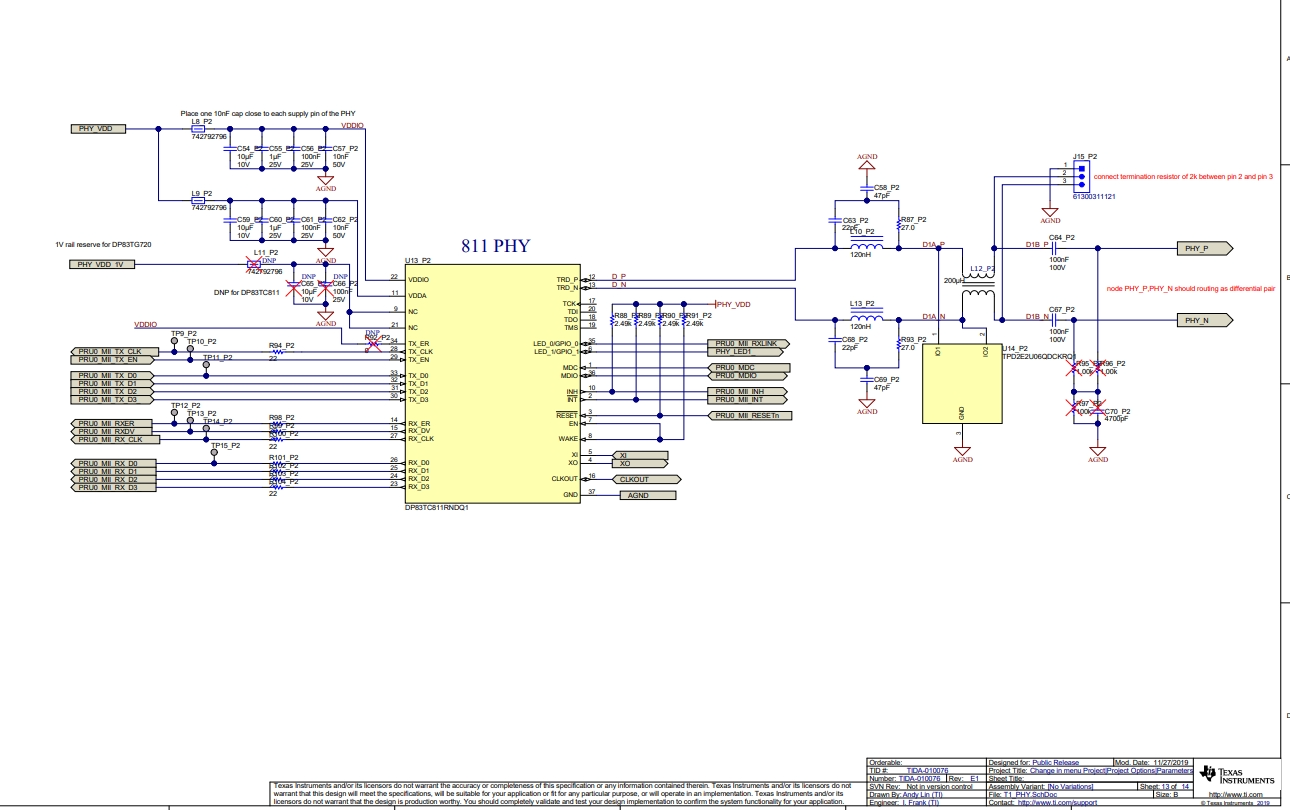

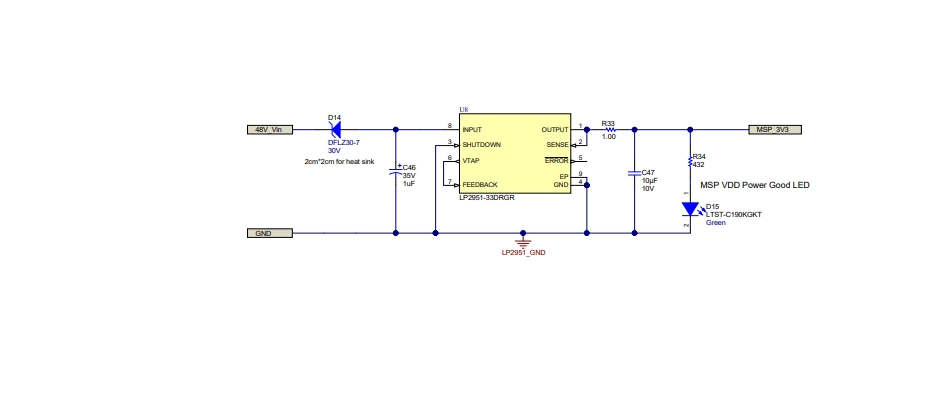

原理图PDF
