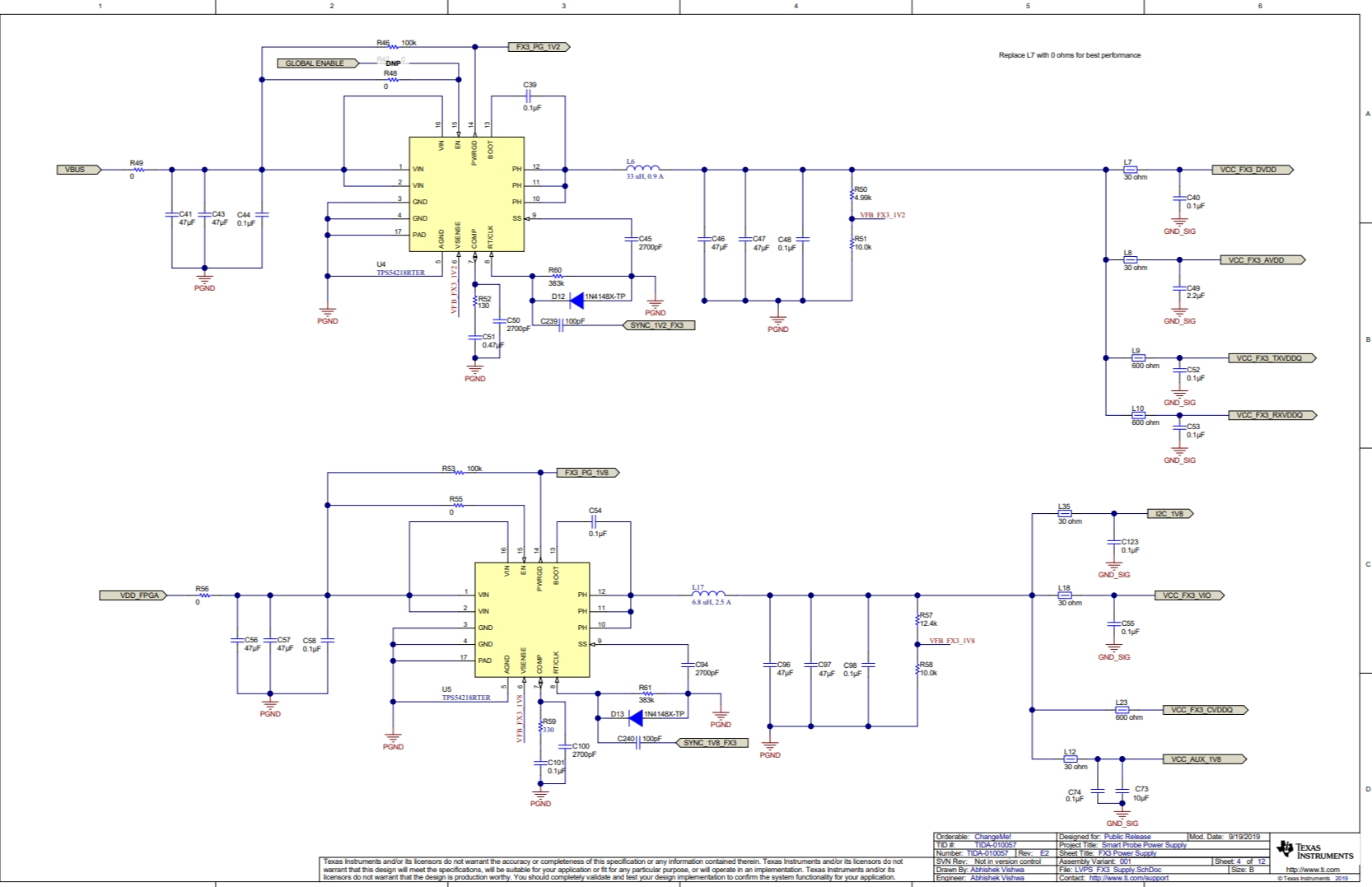

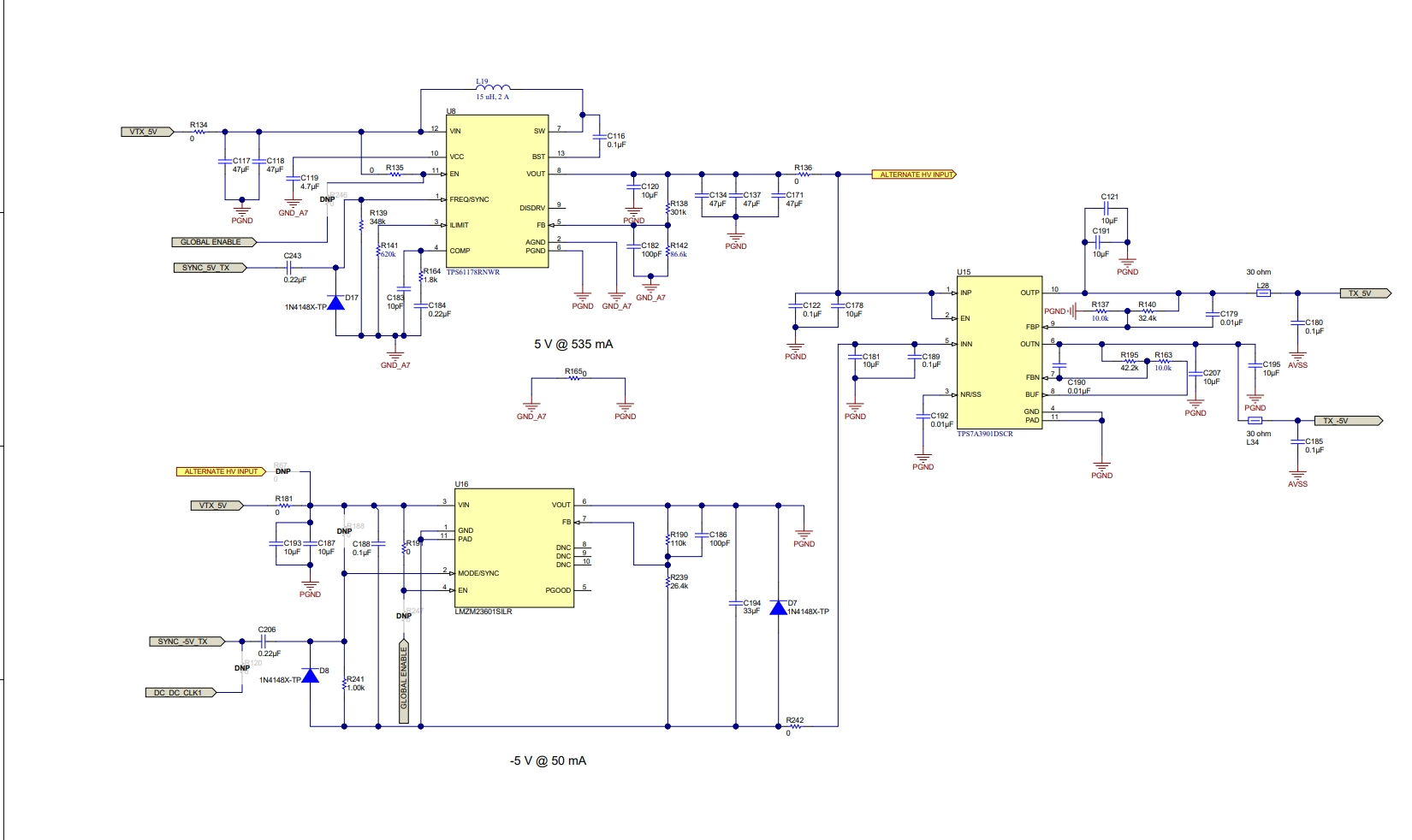

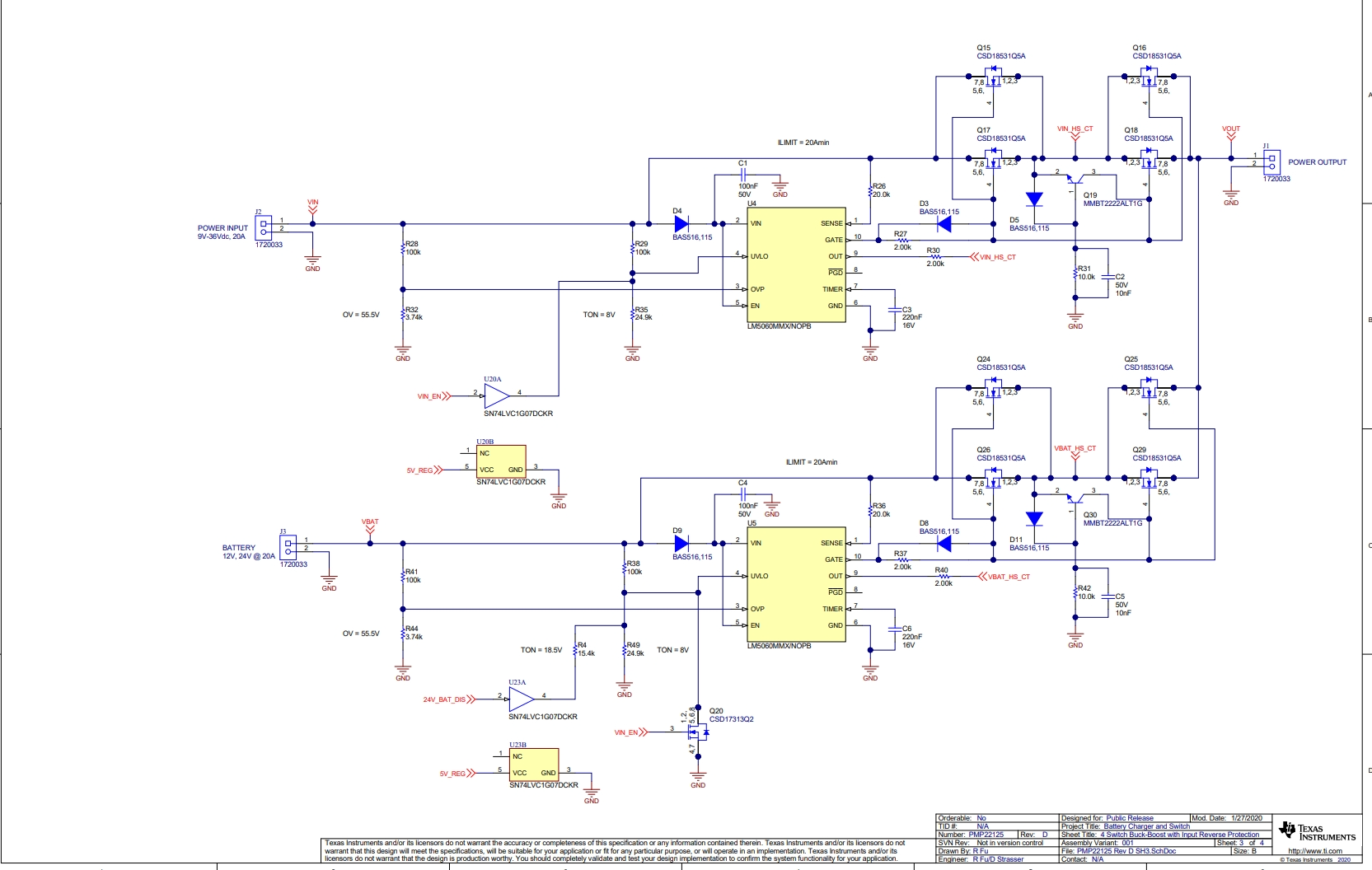

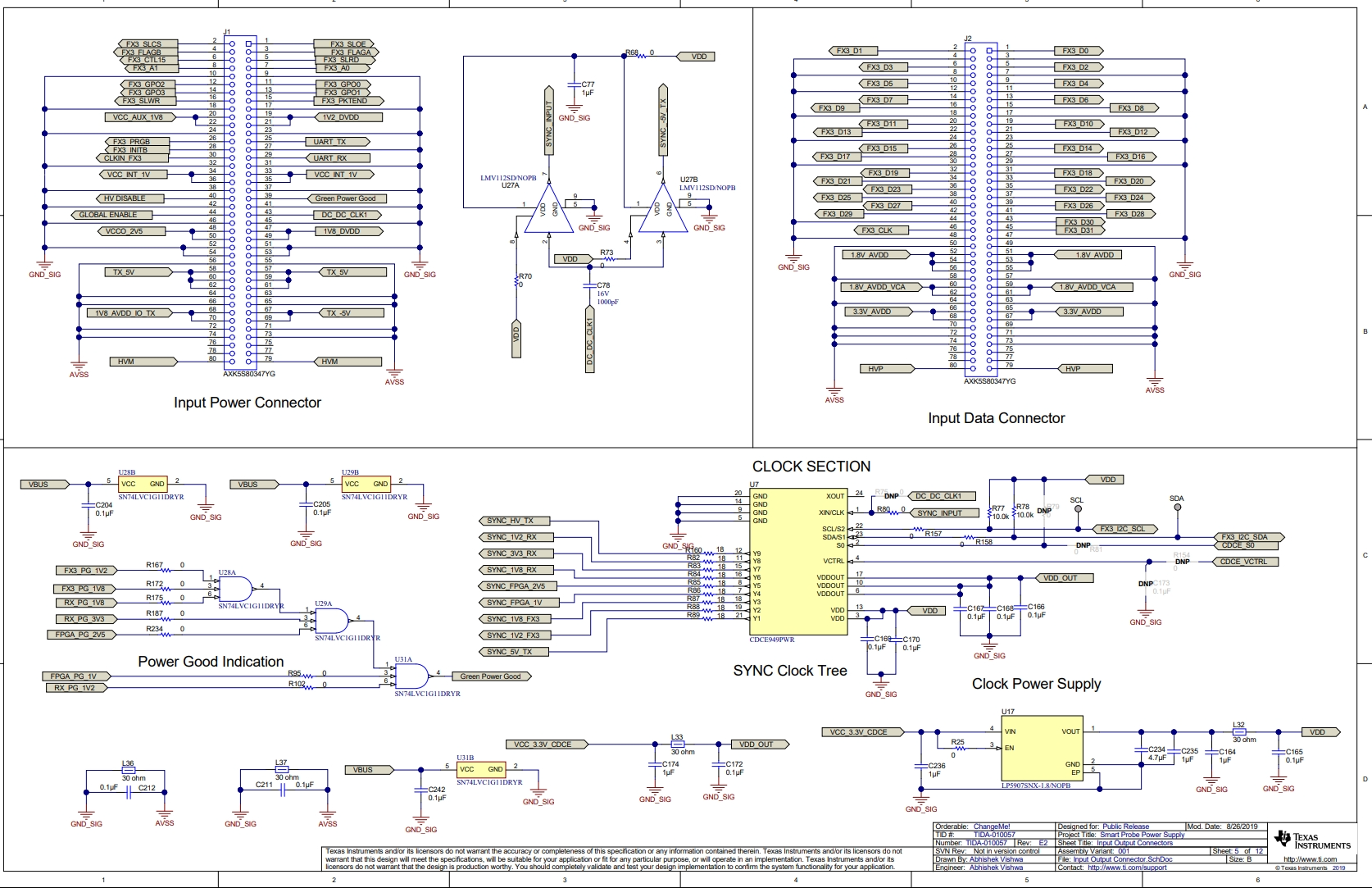

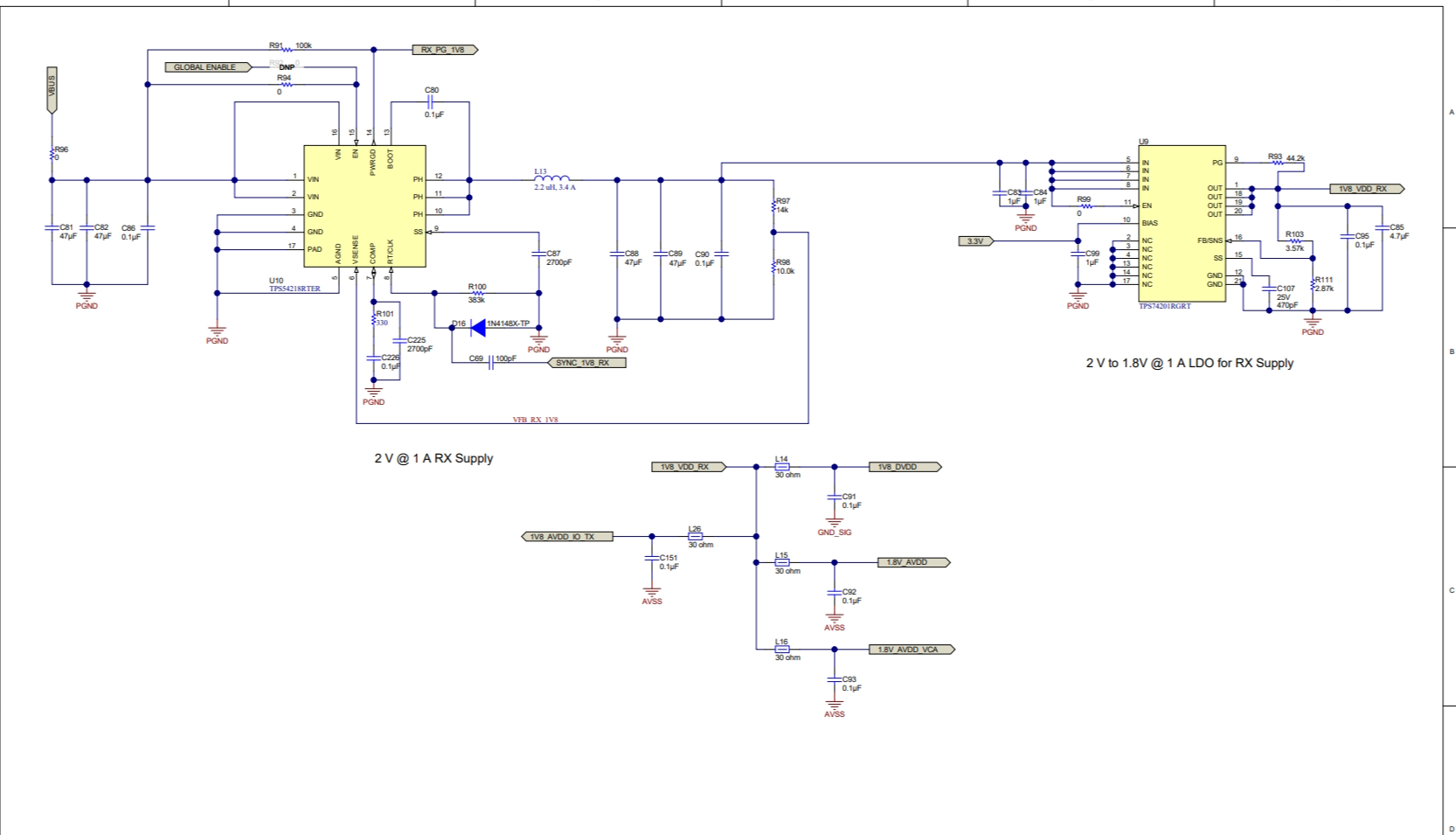

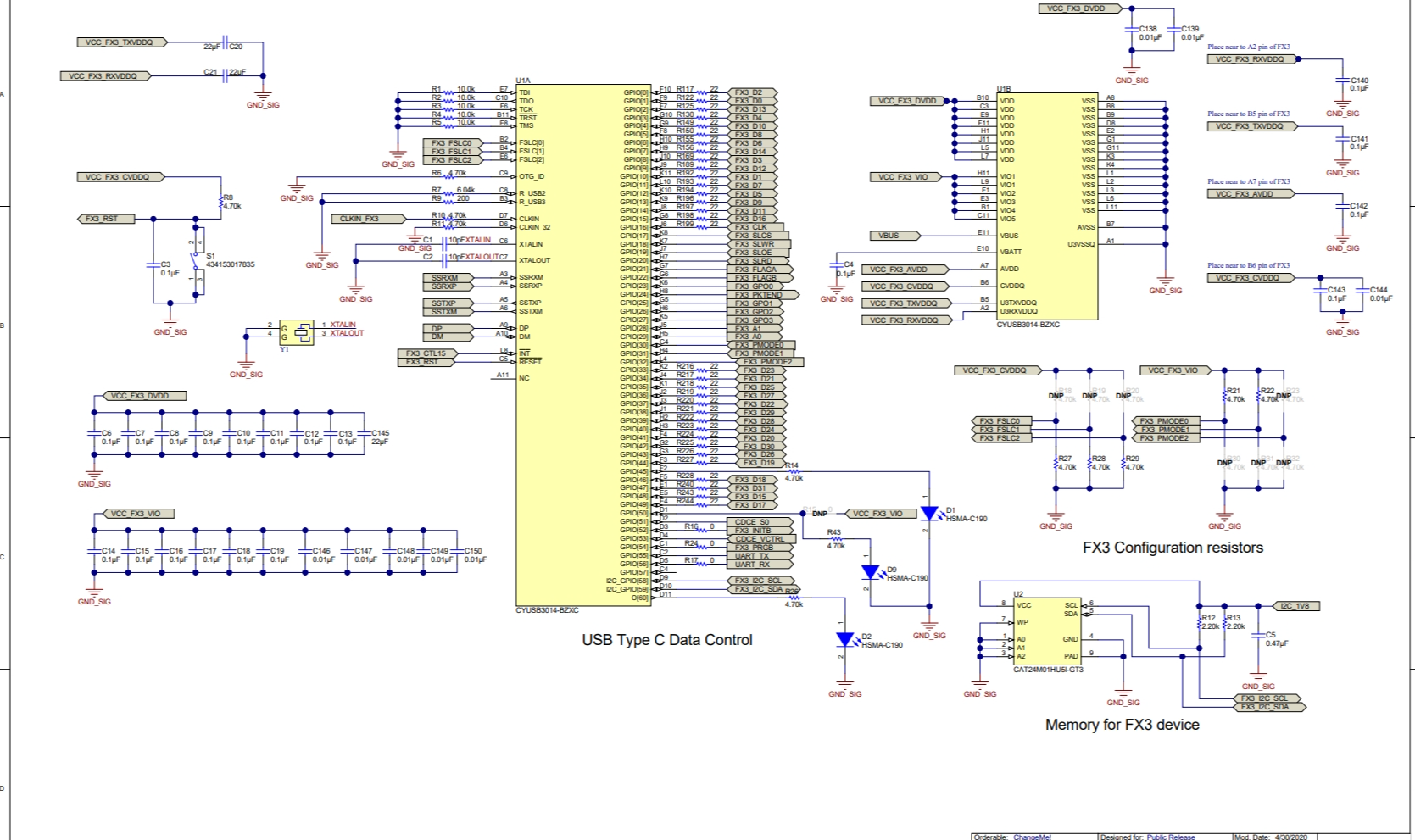

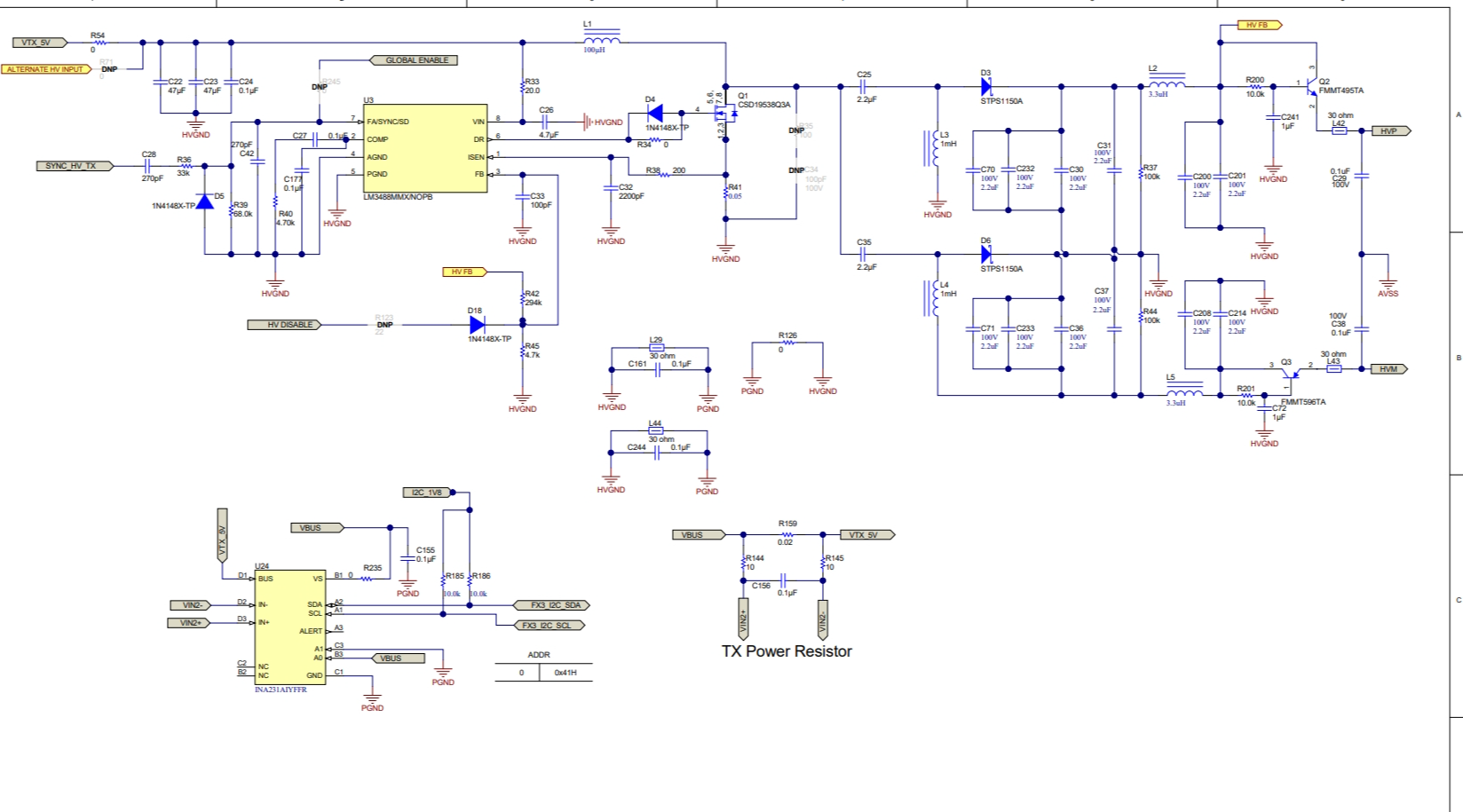

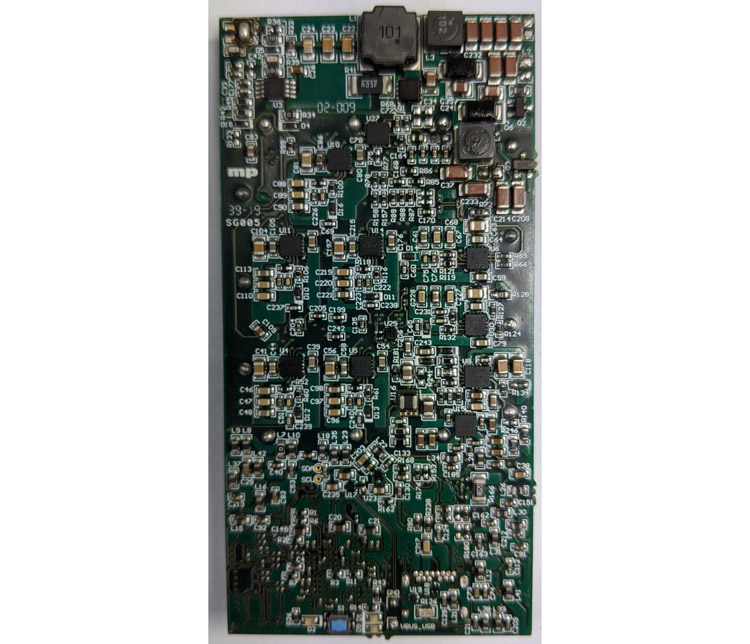

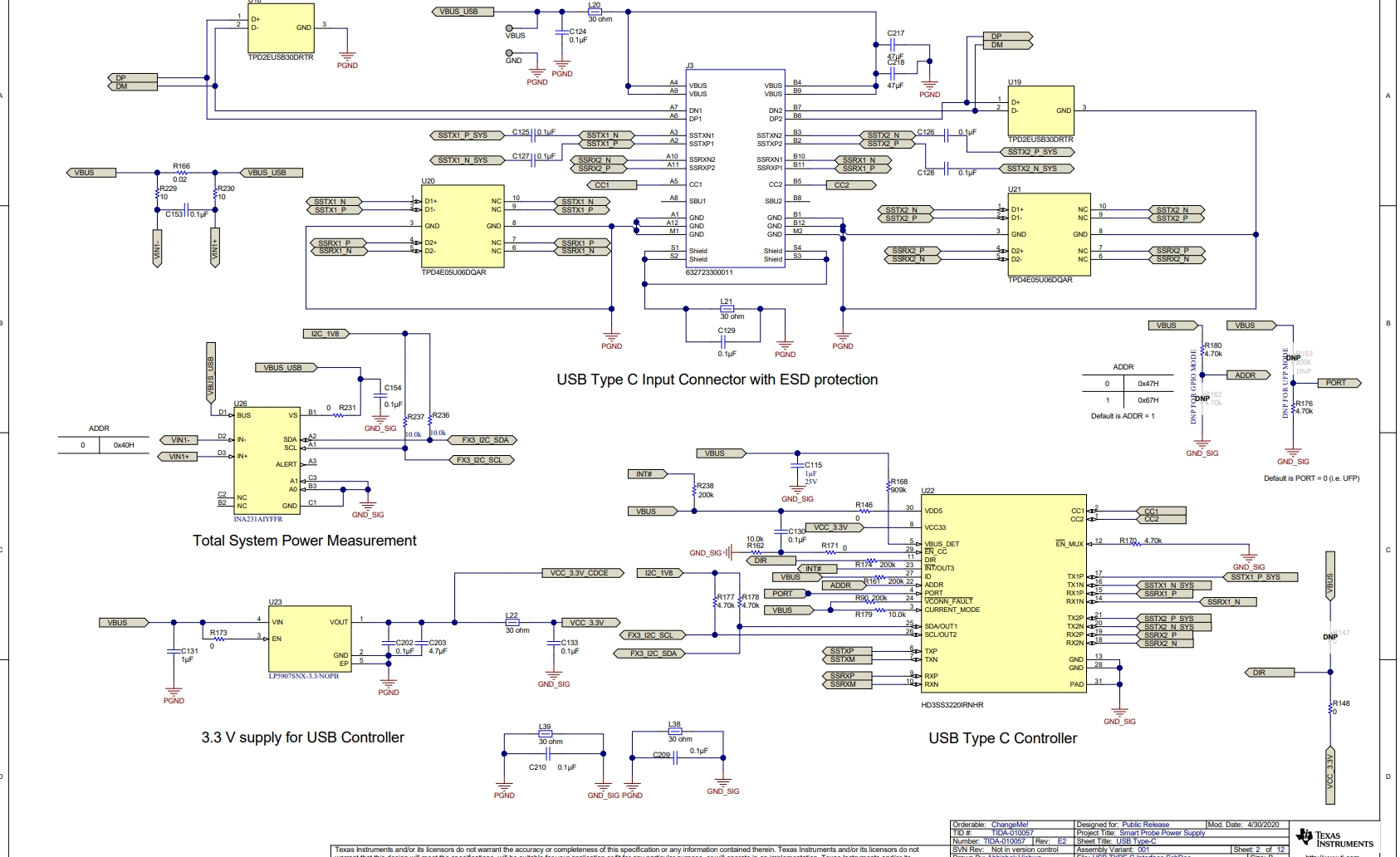

医疗成像领域的巨大技术进步和高集成度，特别是手持式超声波智能探头的出现，促使工程师开发出高效率、抗噪声的小尺寸电源解决方案。此参考设计阐述了端到端电源和数据解决方案，适用于我们采用 TX7332 发送芯片和 AFE5832LP 接收芯片的高性能 128 通道 Tx/64 通道 Rx 超声波智能探头。通过 5V USB Type-C? 输入，电源树可生成用于发送的单级无变压器高压（高达 +/-80V，并且高度小于 5mm）以及用于 AFE 和 FPGA 的负载点低压。此设计可实现低噪声（纹波电压小于 10mV）高效电源轨并提高热性能（温升小于 10°C），从而实现系统效率高达 80%、接收数据 SNR 大于 55dB 以及超紧凑尺寸 (90mm x 45mm x 20mm)。所有电源轨均可通过我们的集成式缓冲器除法器 CDCE949 与外部时钟进行同步。此设计还支持单节电池输入，可正常进行长达 2 小时的超声波操作。 特性 通过 5V USB 可生成单级无变压器双轨高压（在 25mA 下为 ±80V），满足组件小于 5mm 的高度要求 通过 5V USB Type-C 输入提供适用于前端和 FPGA 的低纹波低压电源 紧凑的电路板尺寸（小于 90mm x 45mm x 20mm） 满载时端到端系统效率达 80% SNR 大于 55dB（本底噪声低于 -90dB） 启用/禁用电源可进行电源优化，并且所有电源轨均可与外部时钟同步 使用高性能仪表放大器 INA231 可进行精确的实时功耗测量 通过 USB Type C 可进行高速数据采集（高达 4.2Gbps）
