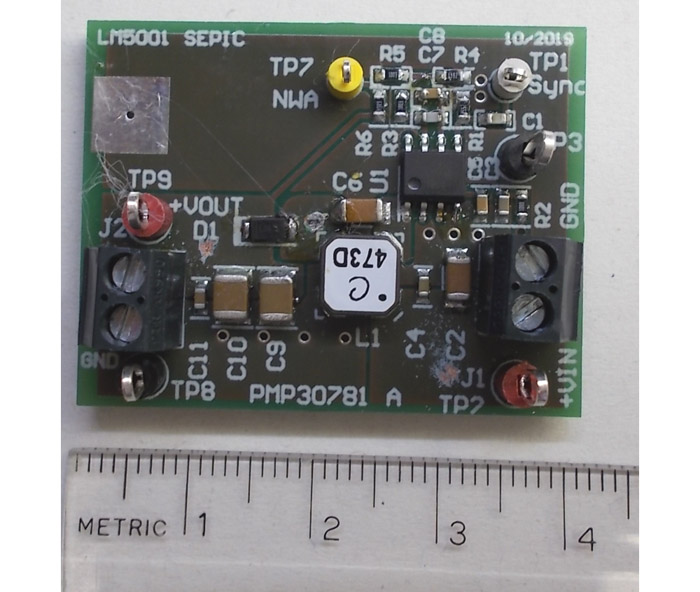

项目来源：微型汽车 2W 辅助电源参考设计
此参考设计提供了 +12V 通用微型辅助电源。在此用例中，SEPIC 拓扑支持 6V 至 60V 的宽输入电压范围。即使输入低至 3.5V 时，此参考设计也能提供一半的输出功率。SEPIC 拓扑的另外一个优点是降低反射纹波，从而减少传导发射。通过小磁化电感设置很高的右半平面零点，这样可增加环路带宽，并通过保持良好的瞬态响应降低输出电容。
特性
- 12V 微型电源提供 6V 至 60V 的宽输入电压范围
- SEPIC 拓扑非常适用于利用连续输入电流降低反射纹波
- 集成式 FET 可实现小巧外形
- 双层电路板和单侧组装可简化制造
软硬件
元器件
附件下载
Assembly drawing-TIDM499.pdf
Bill of materials (BOM)-TIDM498.pdf
Gerber file-TIDCFS8.zip
PCB layout-TIDM500.pdf

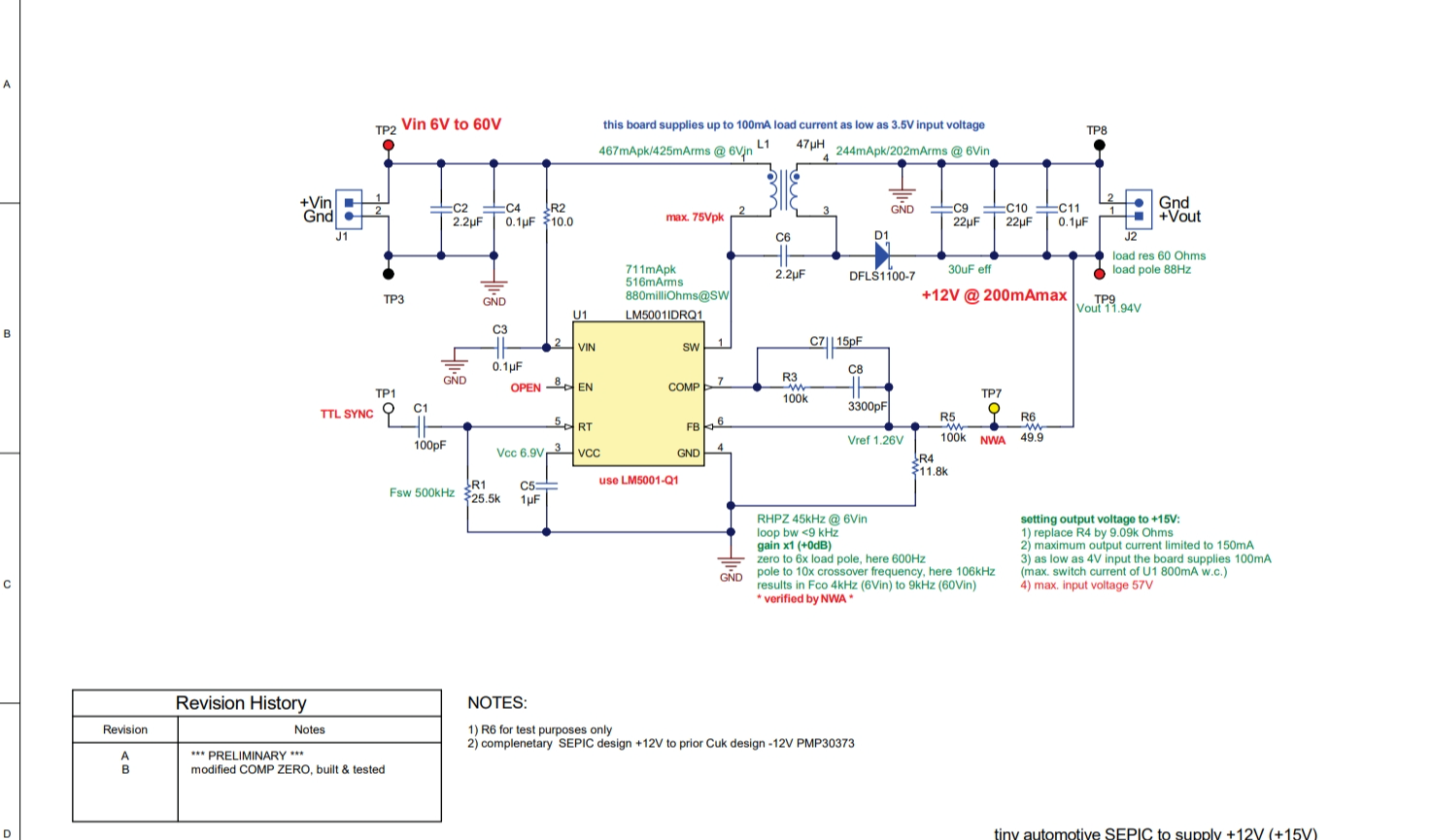

Schematic-TIDM497.pdf
