高效率，超宽输入（20 VDC 至 375 VDC）隔离电源参考设计
此参考设计使用 UCC28C42 升压控制器和 UCC28780 有源钳位反激式控制器，在 20V 至 375V 的超宽输入电压范围内产生 24V/3.5A 隔离式输出。该设计还在次级侧使用 UCC24612 同步整流器控制器。零电压开关 (ZVS) 确保在宽工作电压范围内实现高效率。 特性 零电压开关 (ZVS) 可实现高效率（最高 94%） 两级电源可实现超宽的输入电压范围（20V 至 375V） 自适应突发模式功能甚至在轻负载下也能保持高效率 同步整流器，使用漏源极电压感应
标签
实现高效率
超宽输入
隔离电源
整流器控制
Texas Instruments Incorporated
更新2023-12-27
328

内容介绍

项目来源：高效率，超宽输入（20 VDC 至 375 VDC）隔离电源参考设计

此参考设计使用 UCC28C42 升压控制器和 UCC28780 有源钳位反激式控制器，在 20V 至 375V 的超宽输入电压范围内产生 24V/3.5A 隔离式输出。该设计还在次级侧使用 UCC24612 同步整流器控制器。零电压开关 (ZVS) 确保在宽工作电压范围内实现高效率。

特性
  • 零电压开关 (ZVS) 可实现高效率（最高 94%）
  • 两级电源可实现超宽的输入电压范围（20V 至 375V）
  • 自适应突发模式功能甚至在轻负载下也能保持高效率
  • 同步整流器，使用漏源极电压感应
软硬件
元器件
UCC27712DR
支持互锁功能的 1.8A/2.8A、620V 半桥驱动器
UCC24612-1DBVR
高频多模式同步整流器控制器
UCC28780DR
1MHz 高频有源钳位反激式控制器
FOD817AS
4 引脚 DIP 光电晶体管光耦合器
ATL431LIBQDBZR
采用超小型 DQN 封装的低 IQ 可编程分流稳压器
UCC28C42DR
工业类 20V 低功耗电流模式 PWM 控制器，14.5V/9V UVLO，100% 占空比
IPAW60R360P7SXKSA1
通孔 N 通道 650 V 9A（Tc） 22W（Tc） PG-TO220 整包
BSS126H6906XTSA1
表面贴装型 N 通道 600 V 21mA（Ta） 500mW（Ta） PG-SOT23
2N7002-7-F
N沟道增强型MOSFET
MMBT3904-7-F
晶体管 - 双极 (BJT) - 单 NPN 40 V 200 mA 300MHz 300 mW 表面贴装型 SOT-23-3
IPP60R125CFD7XKSA1
通孔 N 通道 600 V 18A（Tc） 92W（Tc） PG-TO220-3
MMBT2907ALT1G
PNP双极晶体管
CPC3960ZTR
表面贴装型 N 通道 600 V 1.8W（Ta） SOT-223
附件下载
Assembly drawing-TIDM267.pdf
Bill of materials (BOM)-TIDM266.pdf
Gerber file-TIDCFN9.zip
PCB layout-TIDM268.pdf

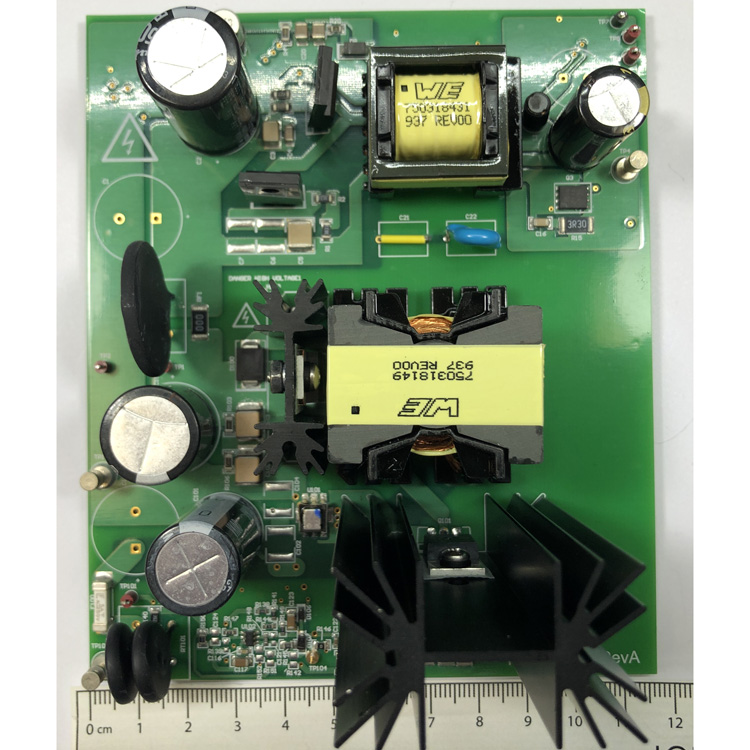

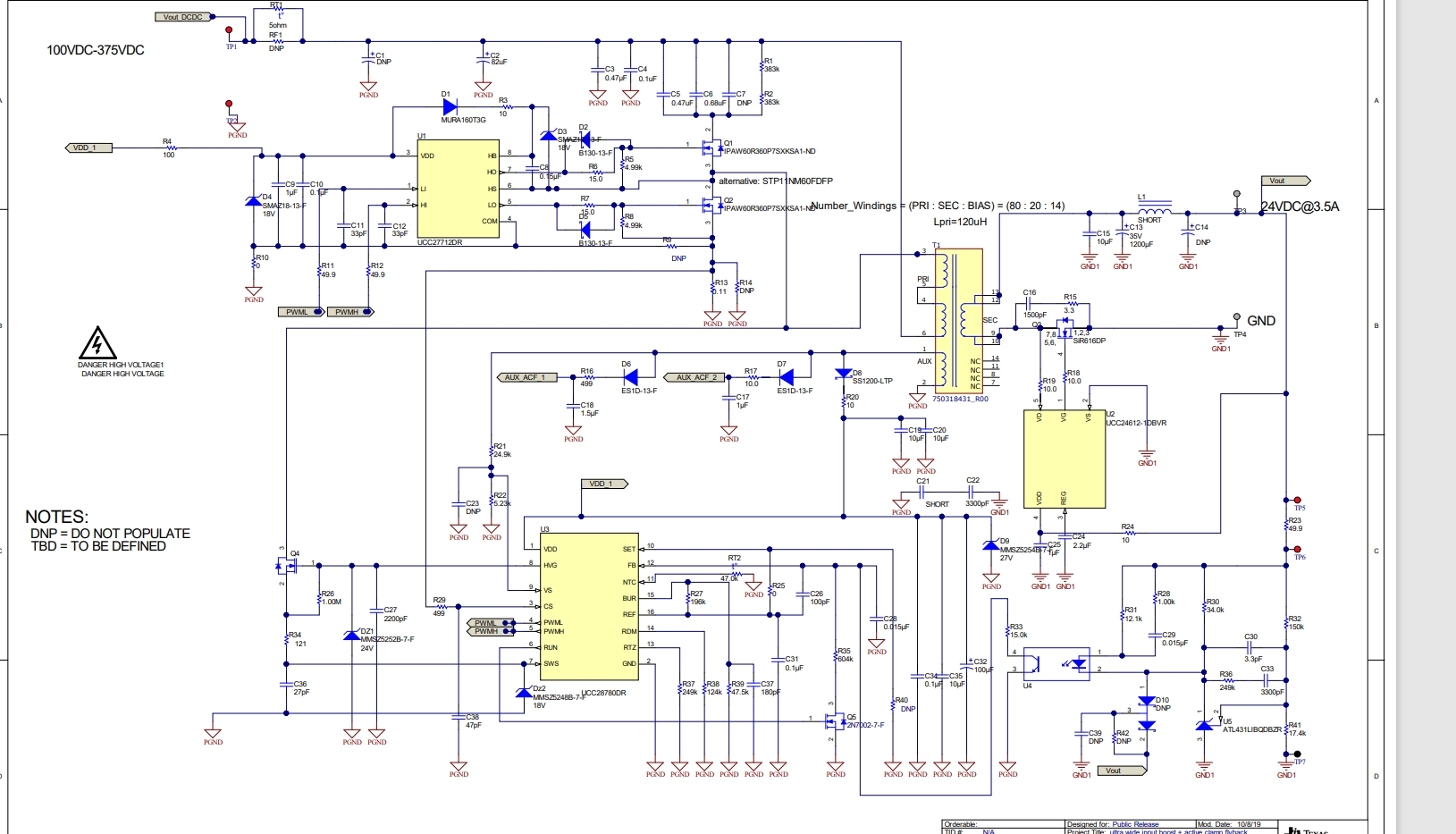

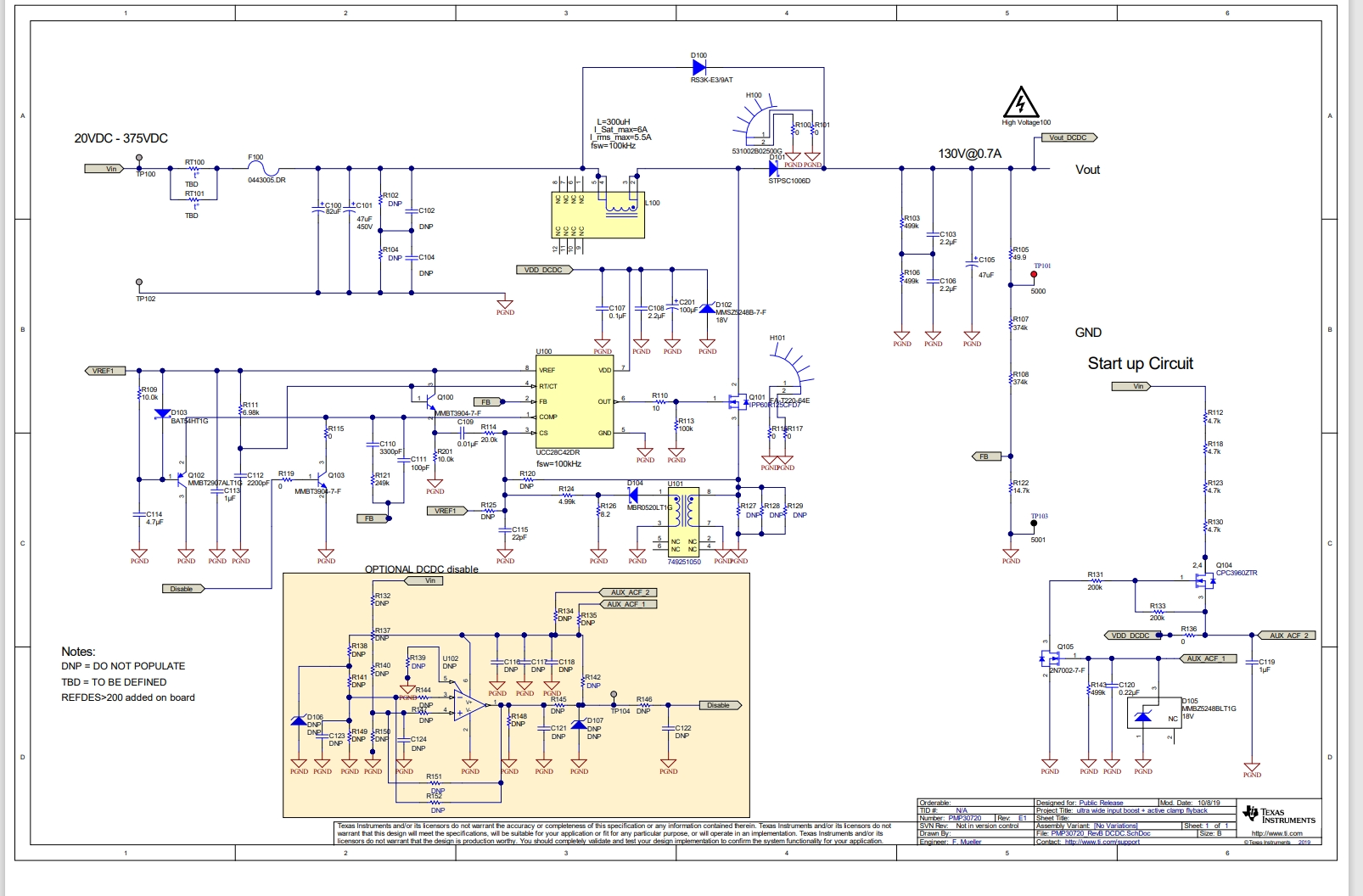

Schematic-TIDM265.pdf
原理图PDF
