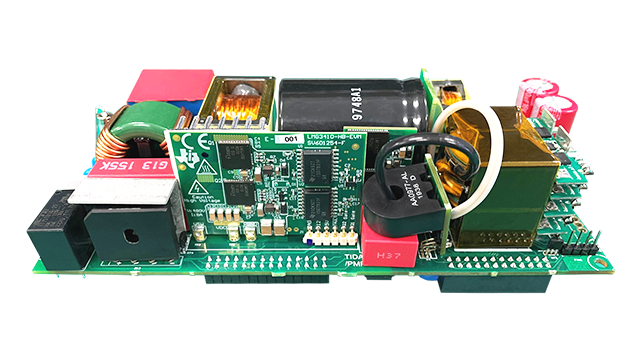

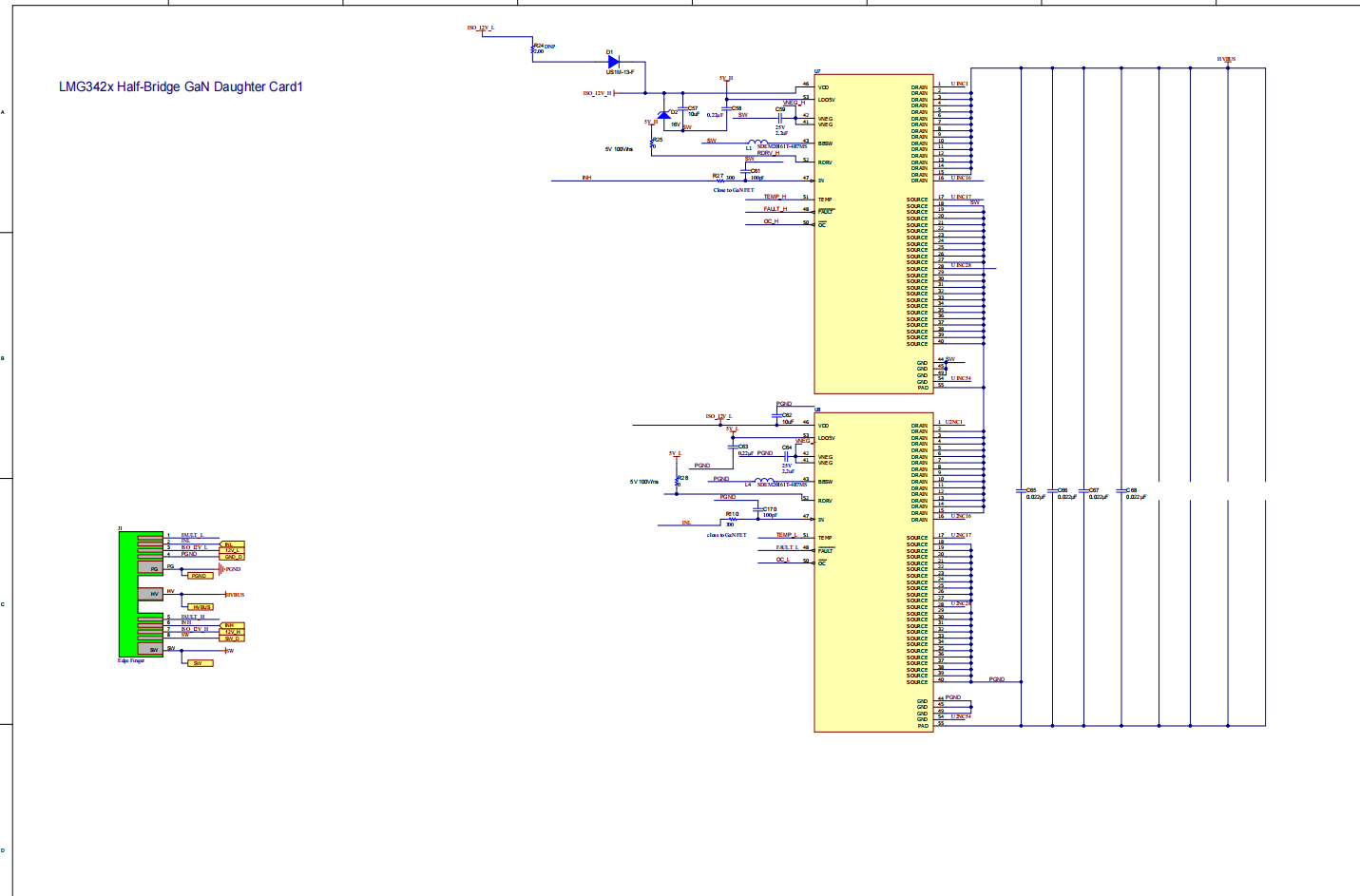

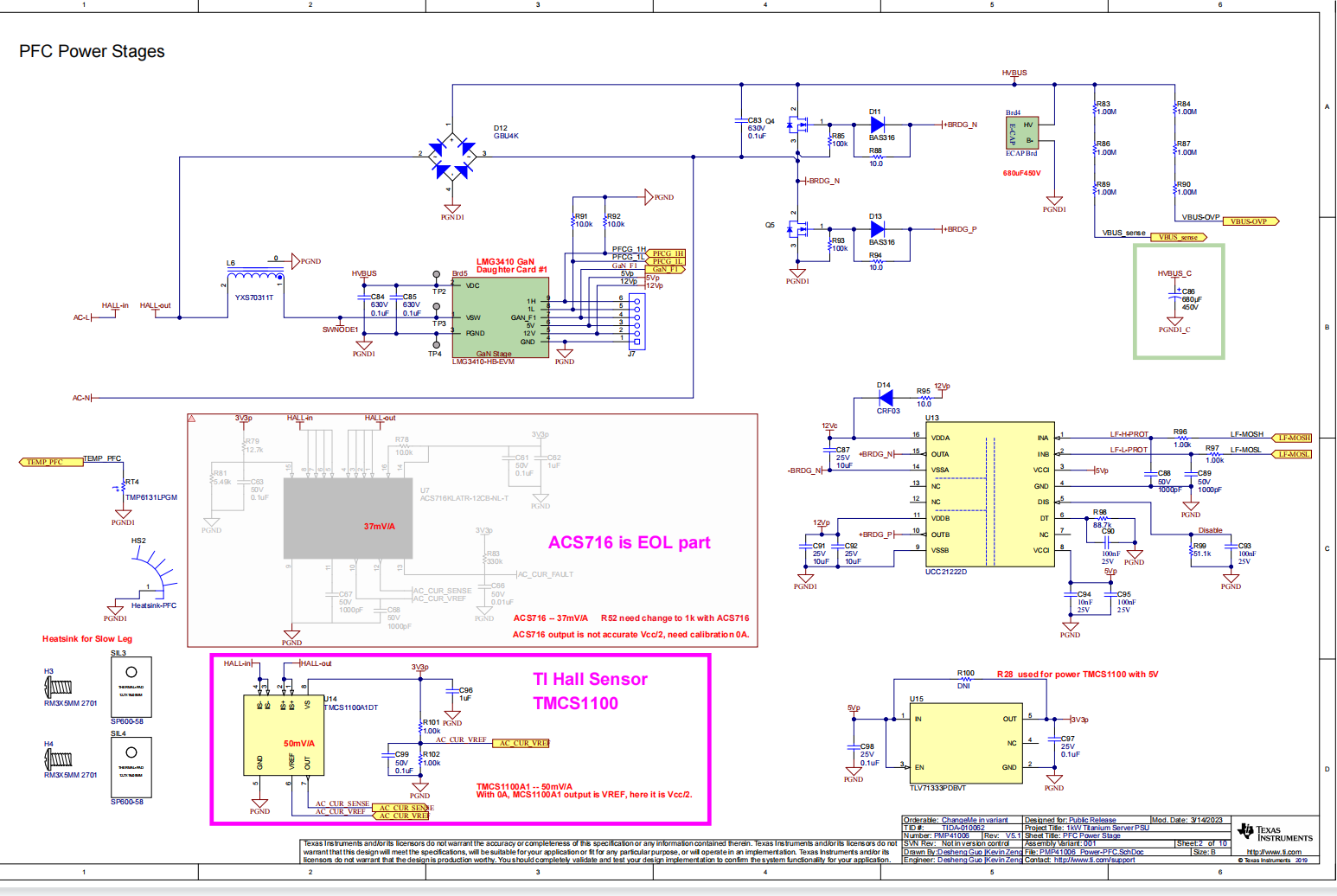

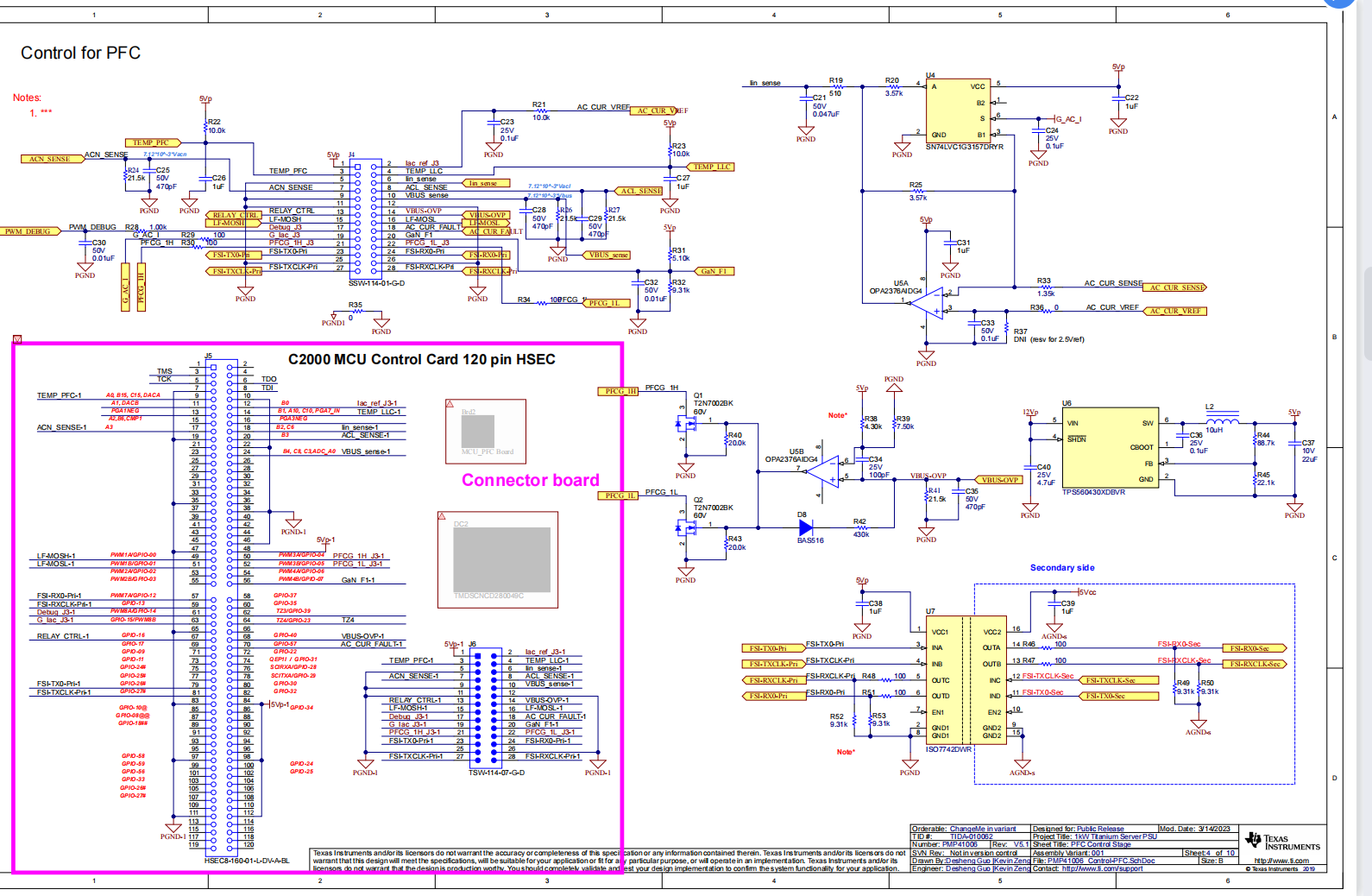

该参考设计是一款数字控制的紧凑型 1kW 交流/直流电源，专为服务器电源单元 (PSU) 和电信整流器应用而设计。这种高效设计支持两个主要功率级，包括一个前置功率级。 -端连续导通模式 (CCM) 图腾柱无桥功率因数校正 (PFC) 级。 PFC 级采用带有集成驱动器的 LMG341x GaN FET，可在宽负载范围内提供更高的效率并满足 80+ 钛合金要求。该参考设计还支持 LMG3422 GaN FET 半桥电感器-电感器电容器 (LLC) 隔离式 DC/DC 级，以实现 1 kW 的 12V 直流输出。两个控制卡使用 C2000短笛微控制器来控制两个功率级。 特性 80+钛效率，20%-100%负载时η=>95% 基于 CCM GaN 的图腾柱无桥 PFC 级，峰值效率 >98.8%，由具有集成驱动器的 LMG341x GaN FET 实现 半桥 LMG342x GaN FET LLC 级峰值效率 >98.3% 快速负载瞬态，2.5A/μs 压摆率下 Vo 变化在 300mV 以内 低 iTHD，10% 负载时 <10%，20% 负载时 <5%，>50% 负载时 <2% 功率密度 41 W/in3，38 毫米 x 66 毫米 x 160 毫米 基于快速串行接口 (FSI) 的 PFC 或 DC/DC 通信
