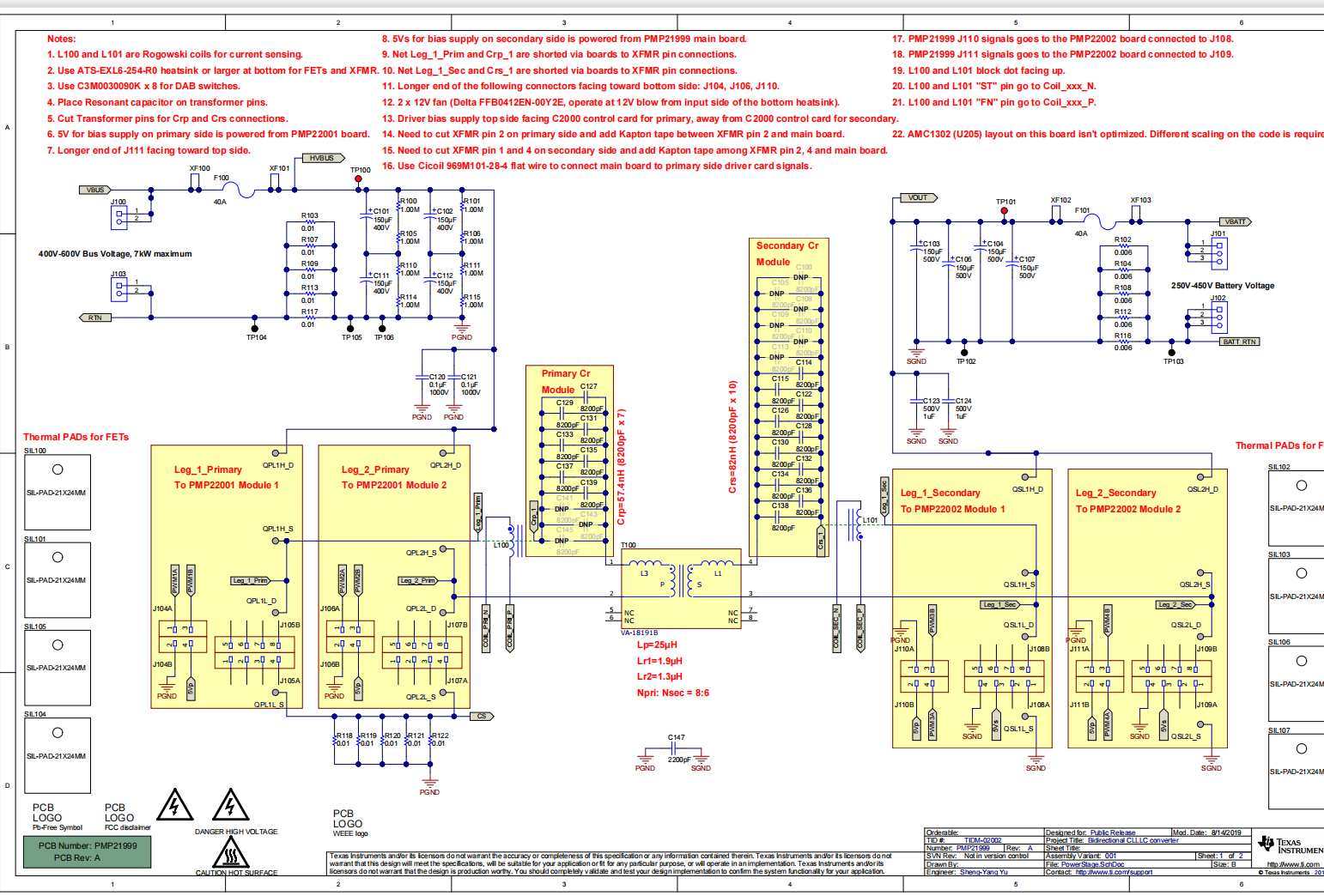

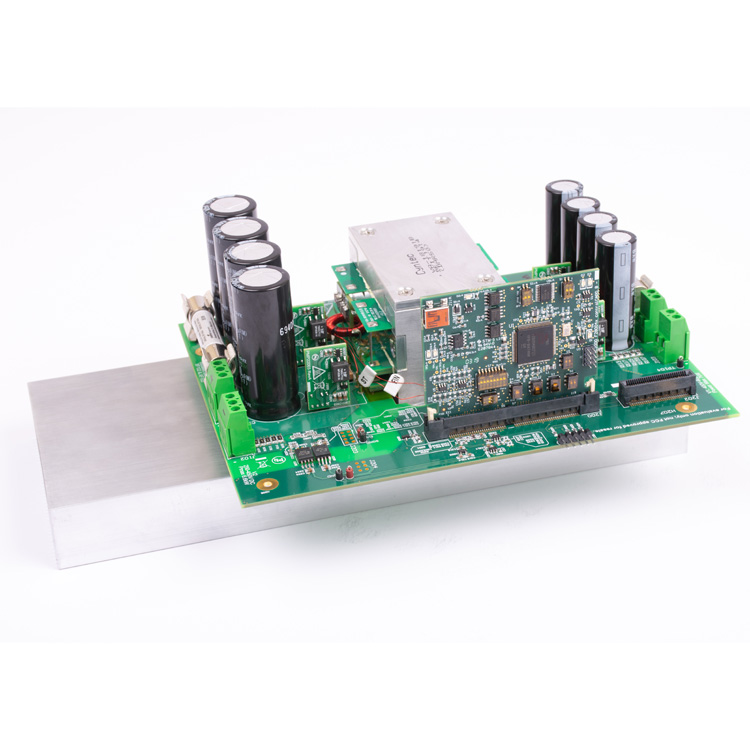

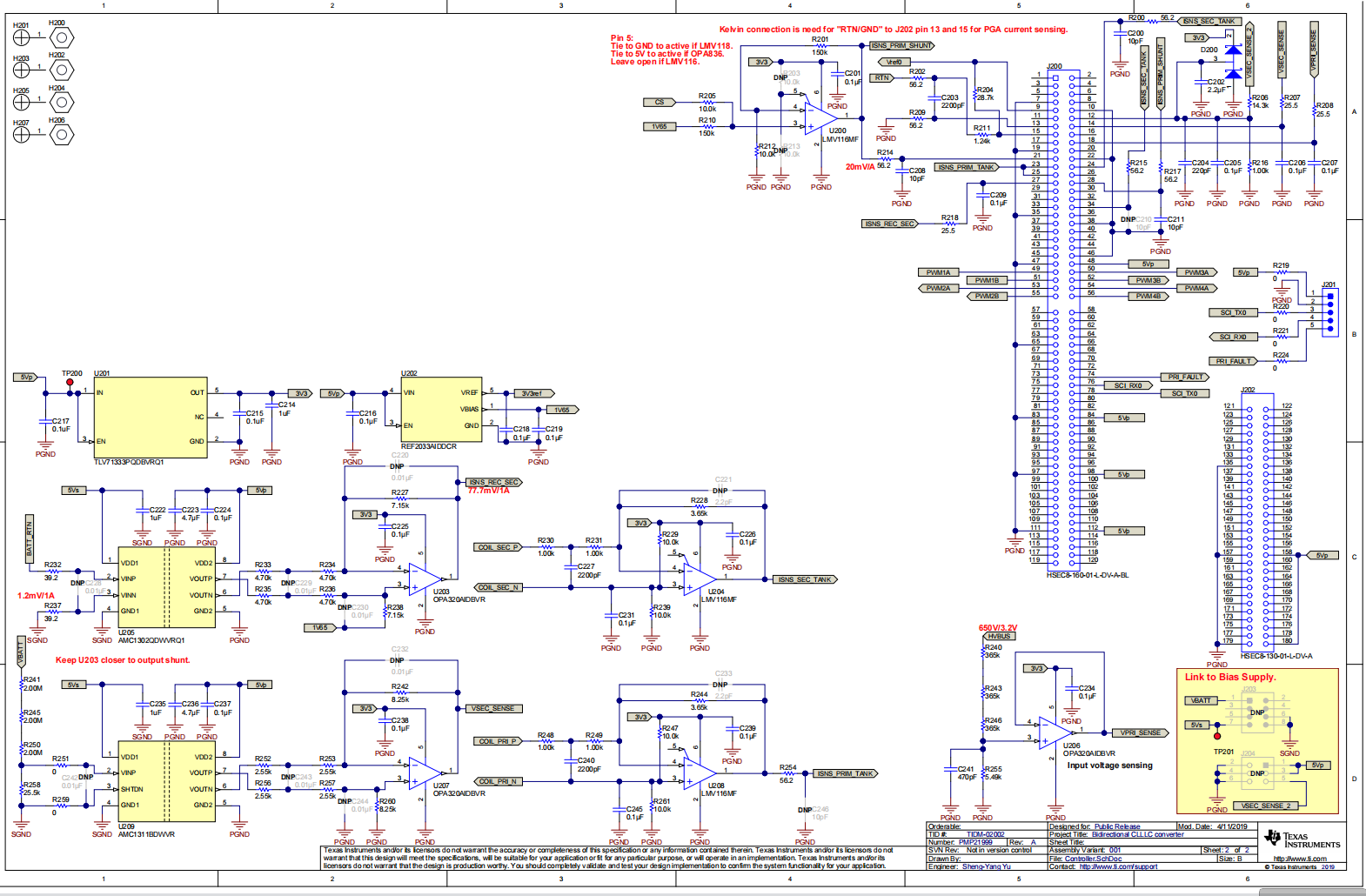

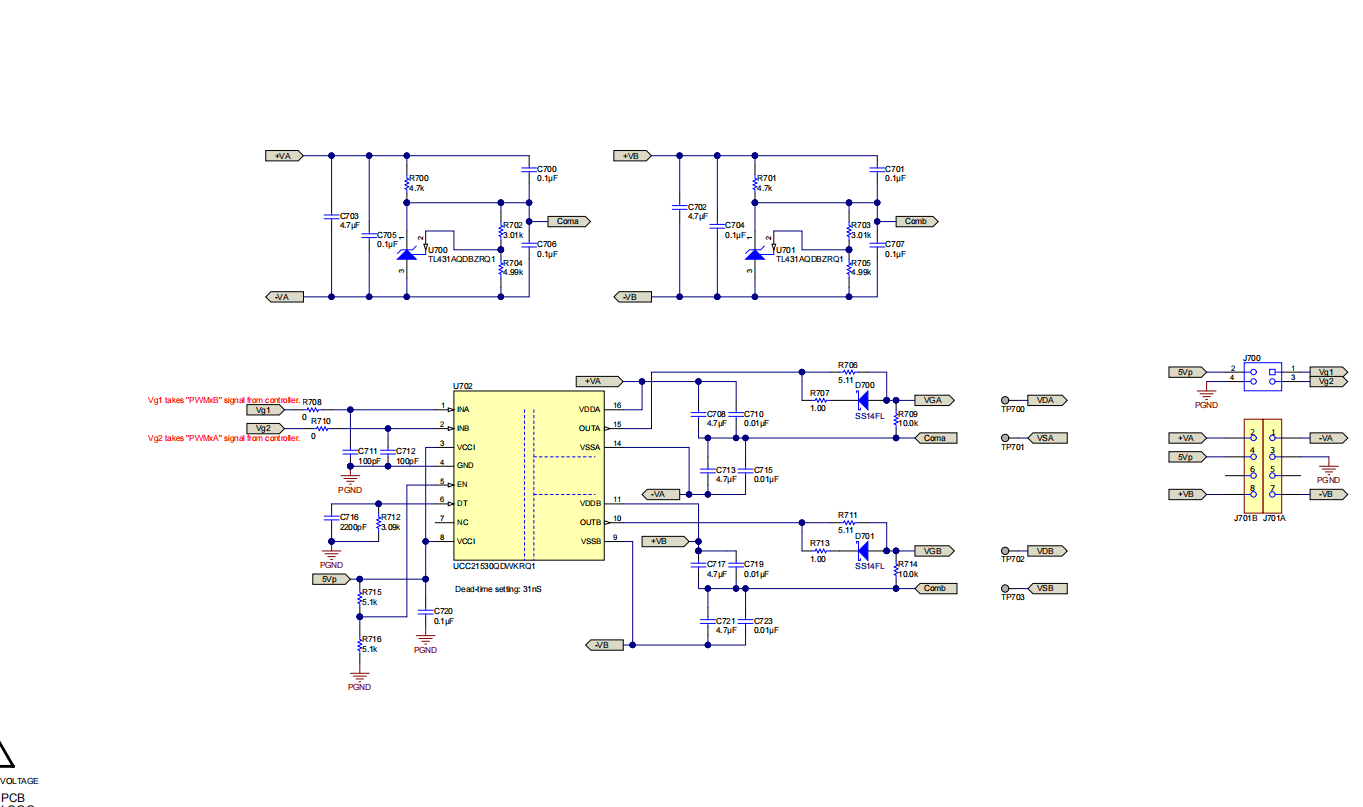

此 6.6kW、双向、双有源电桥谐振转换器参考设计支持 380VDC 至 600VDC 输出和 280VDC 至 450VDC 输出。本设计采用了 PCB 绕组变压器和 Rogowski 线圈同步整流器 (SR) 控制，实现了对功率密度和效率的优化。本设计实现了一个子卡方法，包括 C2000 控制器 (TMDSCNCD280049C)、SiC 驱动器（PMP22001 和 PMP22002）和偏置电源 (PMP22003)。此设计拥有 500kHz 谐振频率和 300kHz 至 700kHz 操作频率，峰值效率可达到 98%。 特性 500kHz 谐振频率，300kHz 至 700kHz 操作频率 支持双向电能流动 输入电压为 280V 时，可达到 98% 的峰值效率 电路板尺寸：5.8 x 7.5 x 3 英寸 使用 Rogowski 线圈的高频、高电压有源同步整流器
