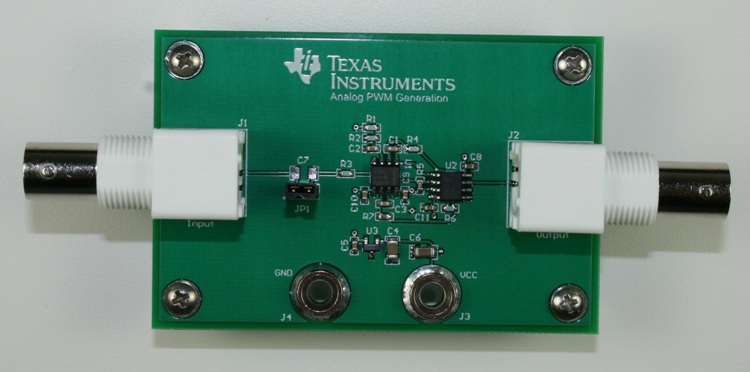

此验证设计利用三角波发生器和比较器来生成脉宽调制 (PWM) 波形，这种波形的占空比与输入电压成反比。运算放大器和比较器生成三角波形，随后该波形将传递到比较器的一个输入。通过将输入电压传递到其他比较器输入，将生成 PWM 波形。PWM 波形对错误放大器的负反馈用于确保输出的高精度和线性。此设计中运用了 OPA2365 运算放大器、TLV3502 比较器和 REF3325 基准进行构建。 特性 利用三角波发生器和比较器来生成 PWM 波形 单电源解决方案 -2V 至 2V 输入，直流耦合 5V，500kHz PWM 输出 0.22% 测量增益误差 0.108% 测量偏压误差 此验证设计包括： 原理 组件选择 TINA-TI 仿真 原理图和印刷电路板布局 验证和测量的性能 修改选项
