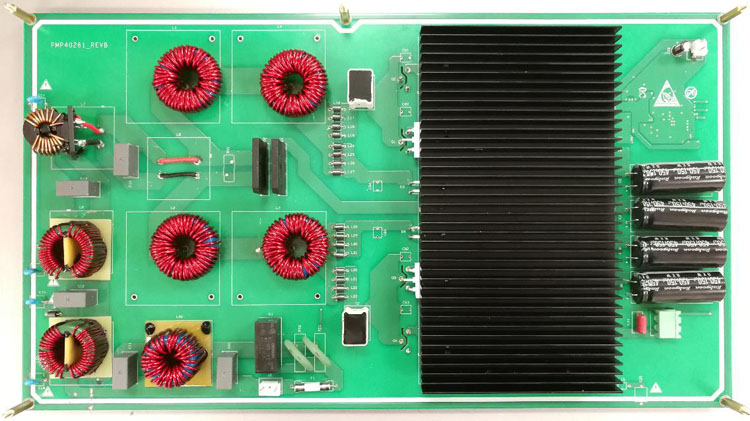

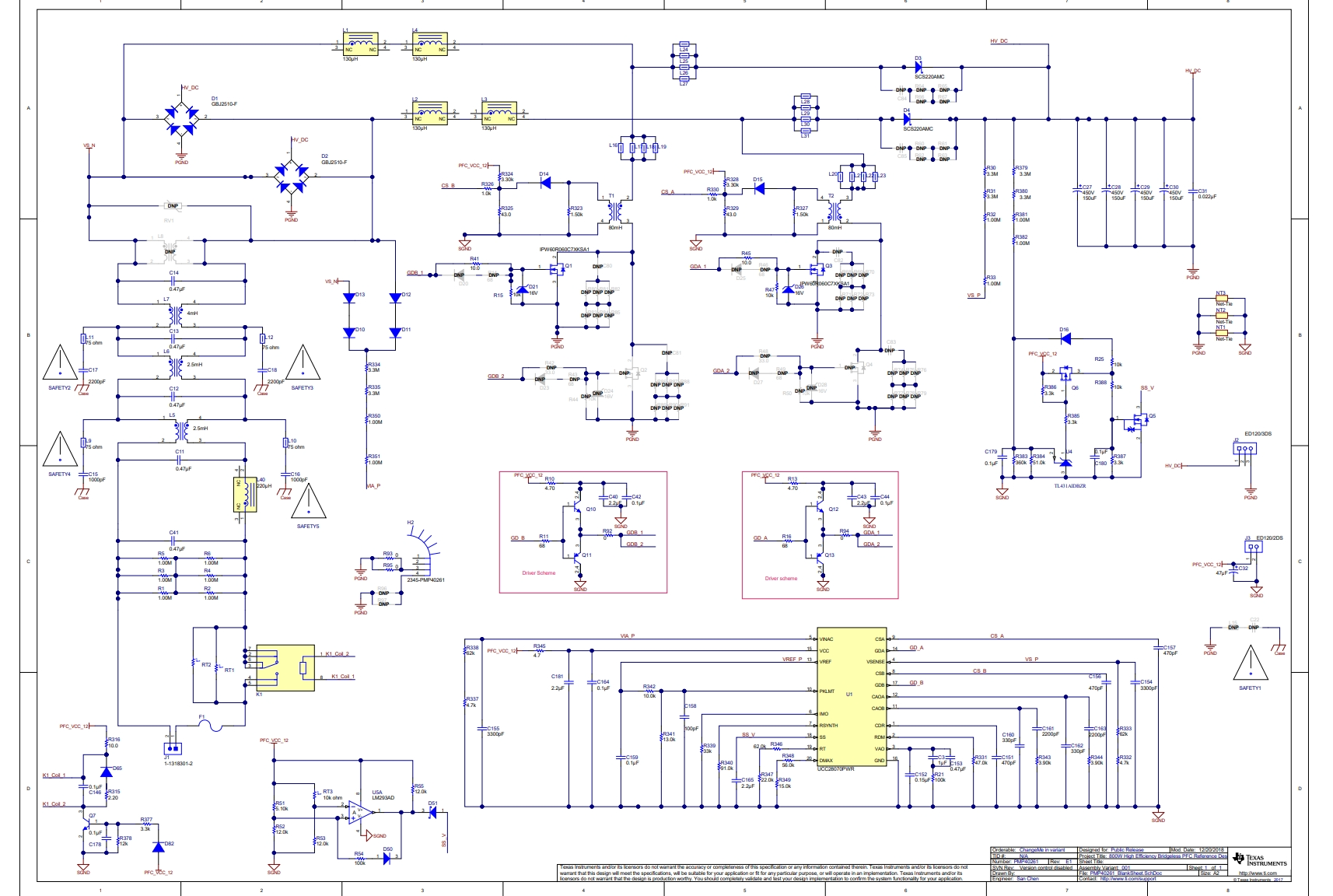

该参考设计是一款无桥 PFC 电路，该电路使用 UCC28070 交错式 CCM PFC 控制器通过通用交流输入提供 390V/2A 输出。该电路使用平均电流模式 PWM 控制和先进的内部电流合成器进行电流检测。该设计在 115VAC/60Hz 输入下可实现 96.57% 的峰值效率，在 230VAC/50Hz 输入下可实现 98.07% 的峰值效率。在 115VAC 和 230VAC 输入下，满负载时的功率因数高于 0.994。低高度 (<25mm) 设计使该电路适用于电视和电器应用。 特性 无桥架构 PFC，可实现高效率 使用电流合成器进行连续电流模式控制，以减少差分滤波器 在 115VAC/60Hz 输入下可实现 96.57% 的峰值效率，在 230VAC/50Hz 输入下可实现 98.07% 的峰值效率 在 115VAC 和 230VAC 输入下，满负载时的功率因数高于 0.994
