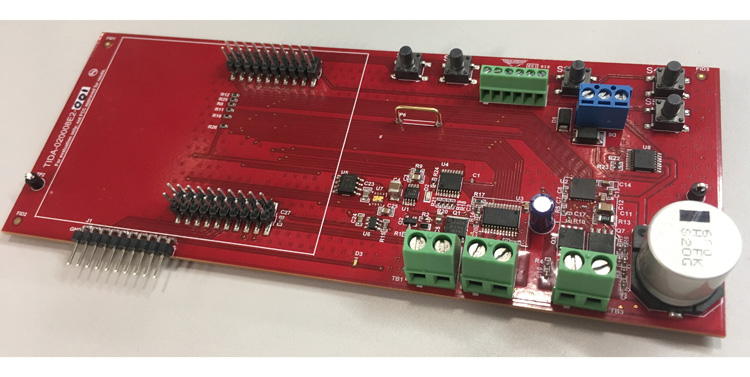

此参考设计提供了使用双向和单向电机驱动器的电机驱动应用（如汽车电动座椅）的驱动和控制电路。它演示了如何驱动具有小电路板尺寸、高度可靠性和完整诊断特性的刷式直流电机。该设计说明了用于增加电机驱动舒适性和便利性选项以及使用更智能的全功能器件替代基于继电器的电路的解决方案。 特性 刷式直流电机双向驱动 - 使用外部 FET 时峰值电流为 30A，使用集成式 FET 时峰值电流为 10A 腰托泵和阀的单向驱动 来自所有电机的多路复用电流感应信号 反向电池保护和负载突降保护 每个驱动电路的小电路板尺寸
