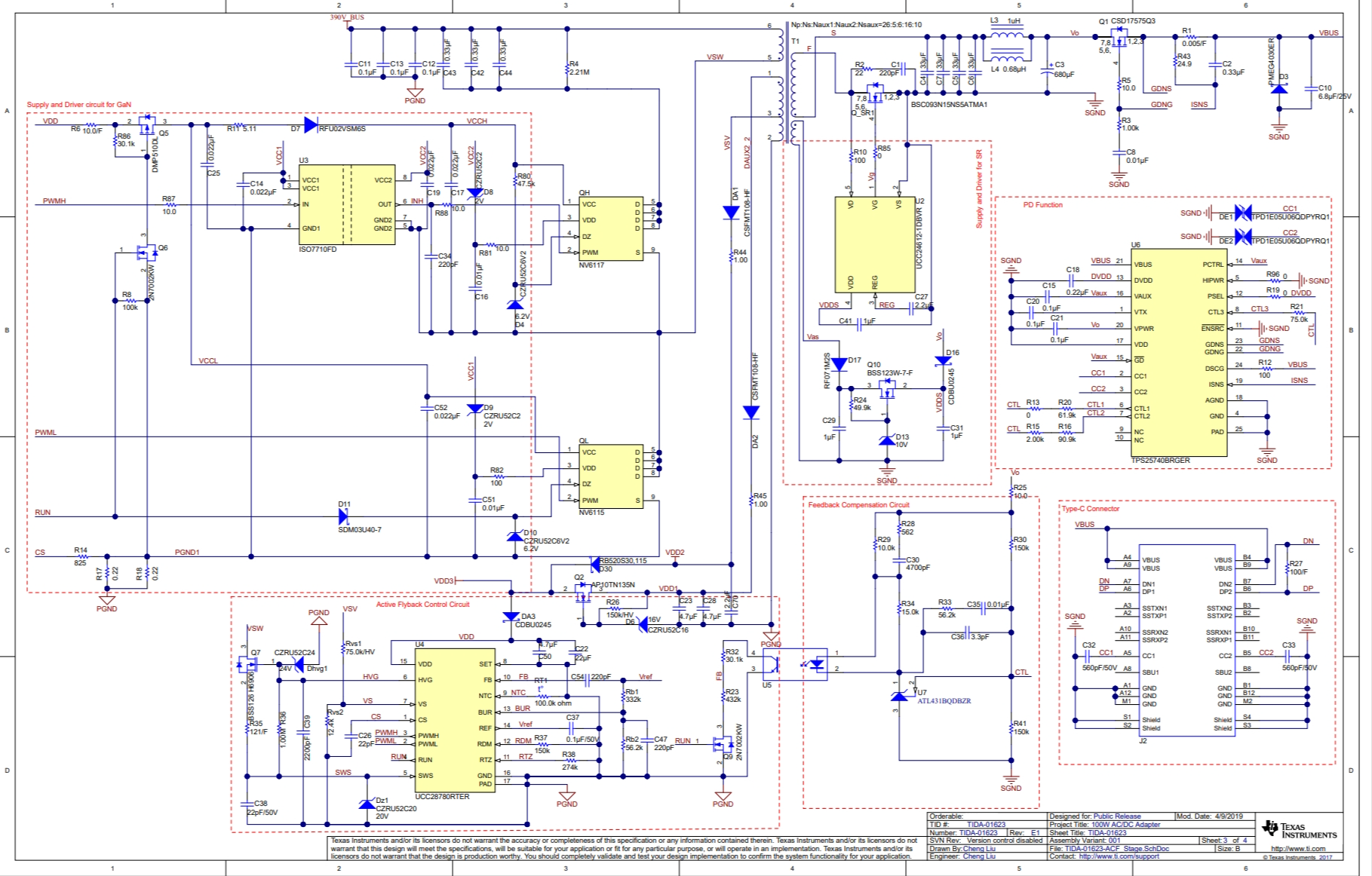

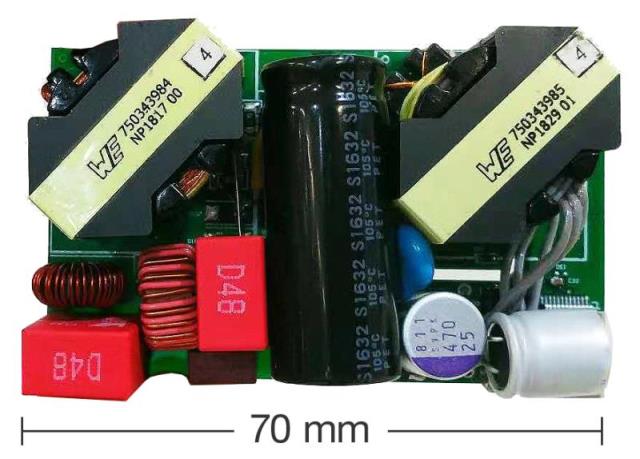

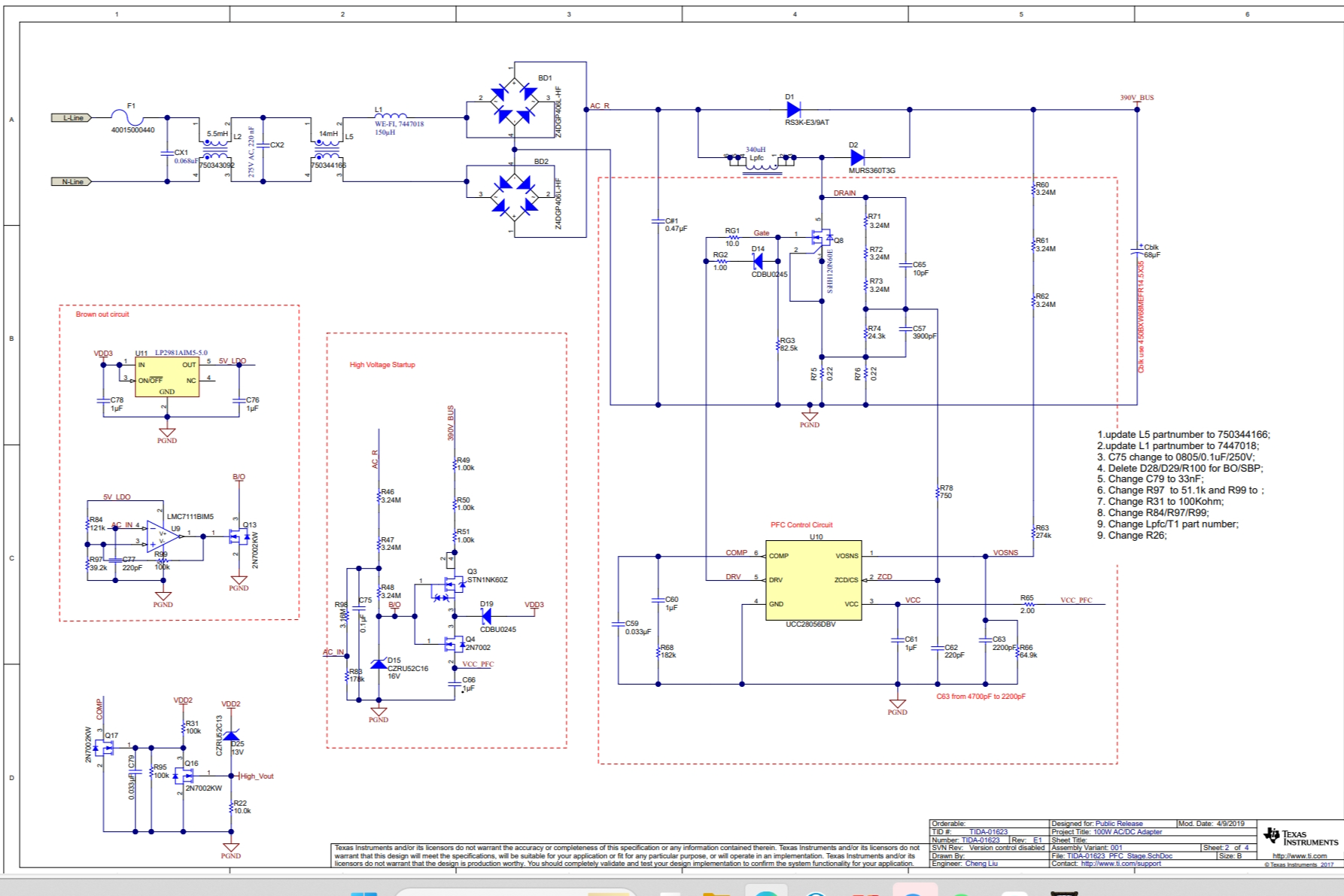

这一经过全面测试的输参考设计是一款高效、高功率密度的交流/直流适配器解决方案，具有宽输入电压范围（100V 至 240V 交流电），适用于笔记本电脑适配器和智能手机充电器应用。此设计包括基于 UCC28056 的前端转换模式 (TM) 功率因数校正 (PFC) 电路，后跟基于 UCC28780、用于隔离式直流/直流转换的有源钳位反激式转换器。 特性 宽工作输入范围：100V 至 240V 交流，在整个电压范围内提供全功率 高效率（93.4% 峰值效率），可实现自然冷却 配置为 5V/5A、9V/5A、15V/5A、20V/5A 输出 低待机功耗 (130mW) 小尺寸 (70 mm × 42 mm × 16.5 mm) 高功率密度 (30 W/in3)
