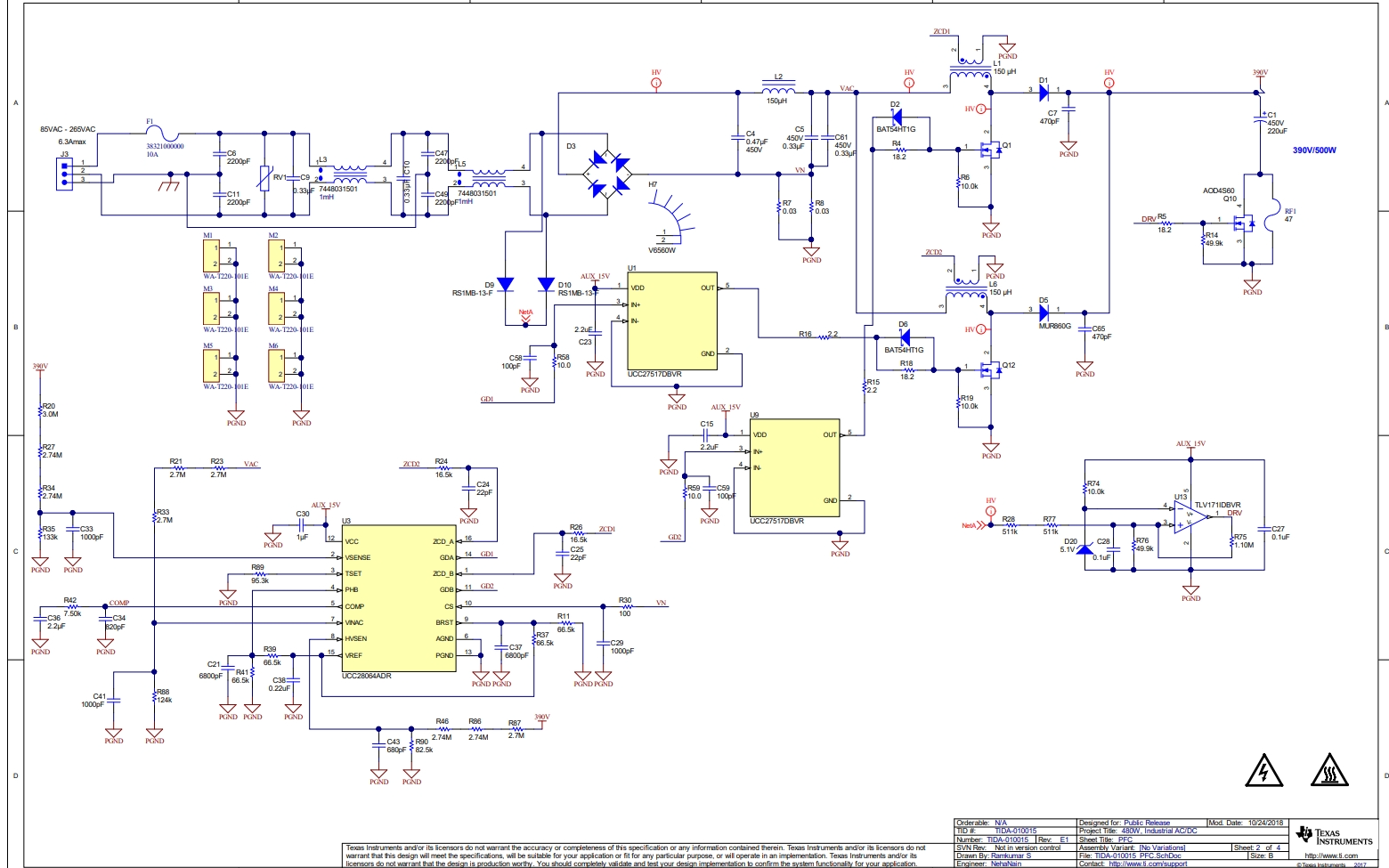

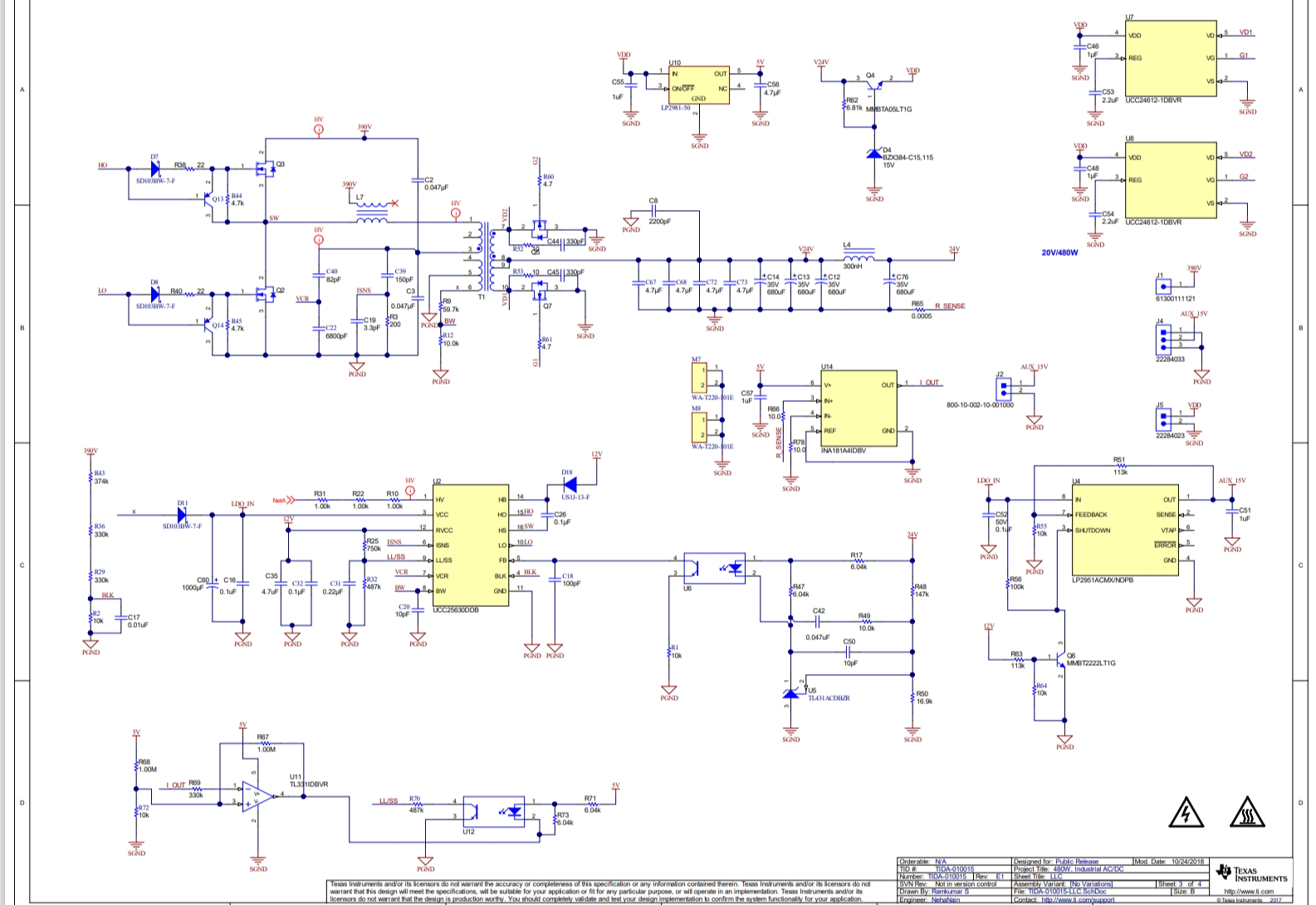

此参考设计是用于工业交流/直流电源的紧凑型、高效率、24V 直流、500W 参考设计。此设计包括一个基于 UCC28064A 的交错双相转换模式 (TM) 功率因数校正 (PFC) 前端。这最大限度地减小了 PFC 电感器尺寸并降低了 EMI 滤波器要求。该直流/直流功率级通过 HB-LLC 级实现，后者使用了 TI 的 UCC256301 器件。为了提高效率，在次级侧使用 UCC24612 实现了同步整流。 特性 满载时整体效率为 94.5%，峰值高达 95% 以上 高达 330W 的工作功率，无需强制冷却 功率因数高达 0.99 以上，并满足 PFC 规范以及 IEC 61000-3-2 A 类电流 THD 规定 符合传导发射标准（EN55011 B 类）的要求 LLC 控制器具有 ZSC 回避功能和 OVP 感应功能，可提升可靠性，并针对过流、短路和过压情况保护系统，确保安全 小巧的 PCB 外形：160mm × 80mm × 35mm
