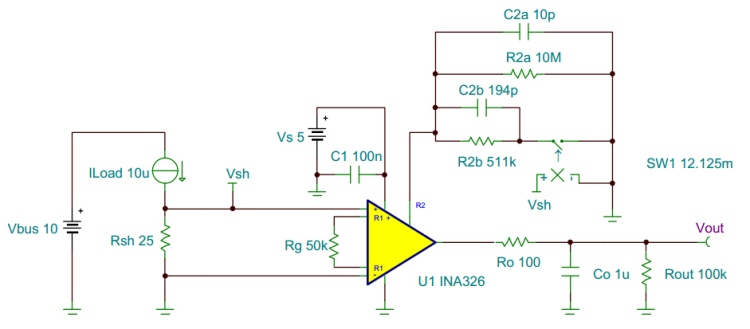

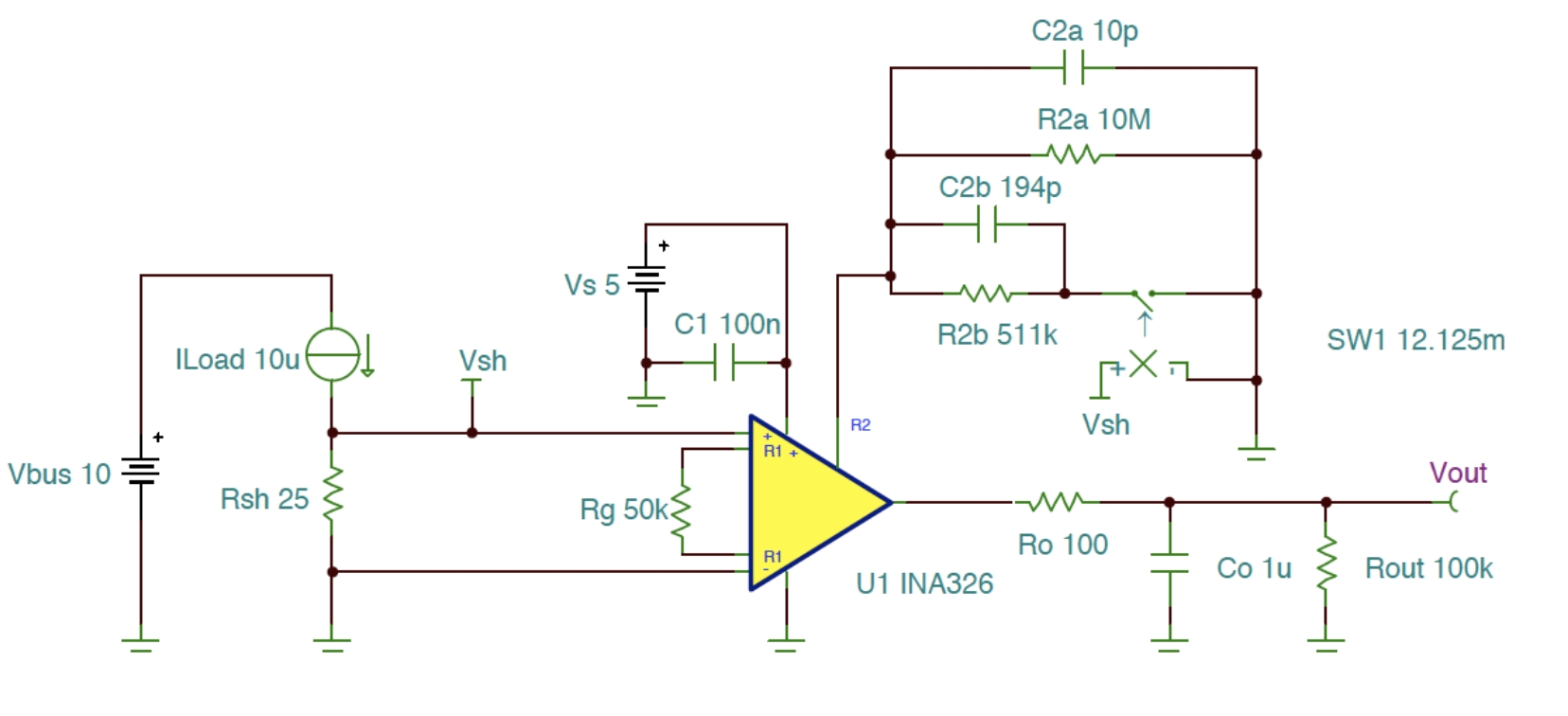

此 TI 参考设计介绍了单电源高精度低侧电流感应解决方案的原理、组件选择和仿真，该解决方案可以精确检测 10uA 至 10mA 范围内的负载电流。相应的线性输出为 100mV 至 4.9V。虽然可以对此类应用使用传统运算放大器，但由于 PCB 寄生效应，INA326 仪表放大器可实现差动测量并使误差降至最低。可以在低测电流感测中使用 INA326，因为这种独特的内部电路拓扑允许进行轨至轨输入和输出操作。实施了独特而简单的增益开关网络，以便实现宽的负载电流范围。 特性 感应电流范围：10uA 至 10mA 误差小于 0.1% 输出 100mV 至 4.9V 单电源解决方案 低侧测量 独特的增益开关网络 利用 INA326 RRI/O 仪表放大器 此参考设计包括： 原理 组件选择 TINA-TI 仿真 修改选项
