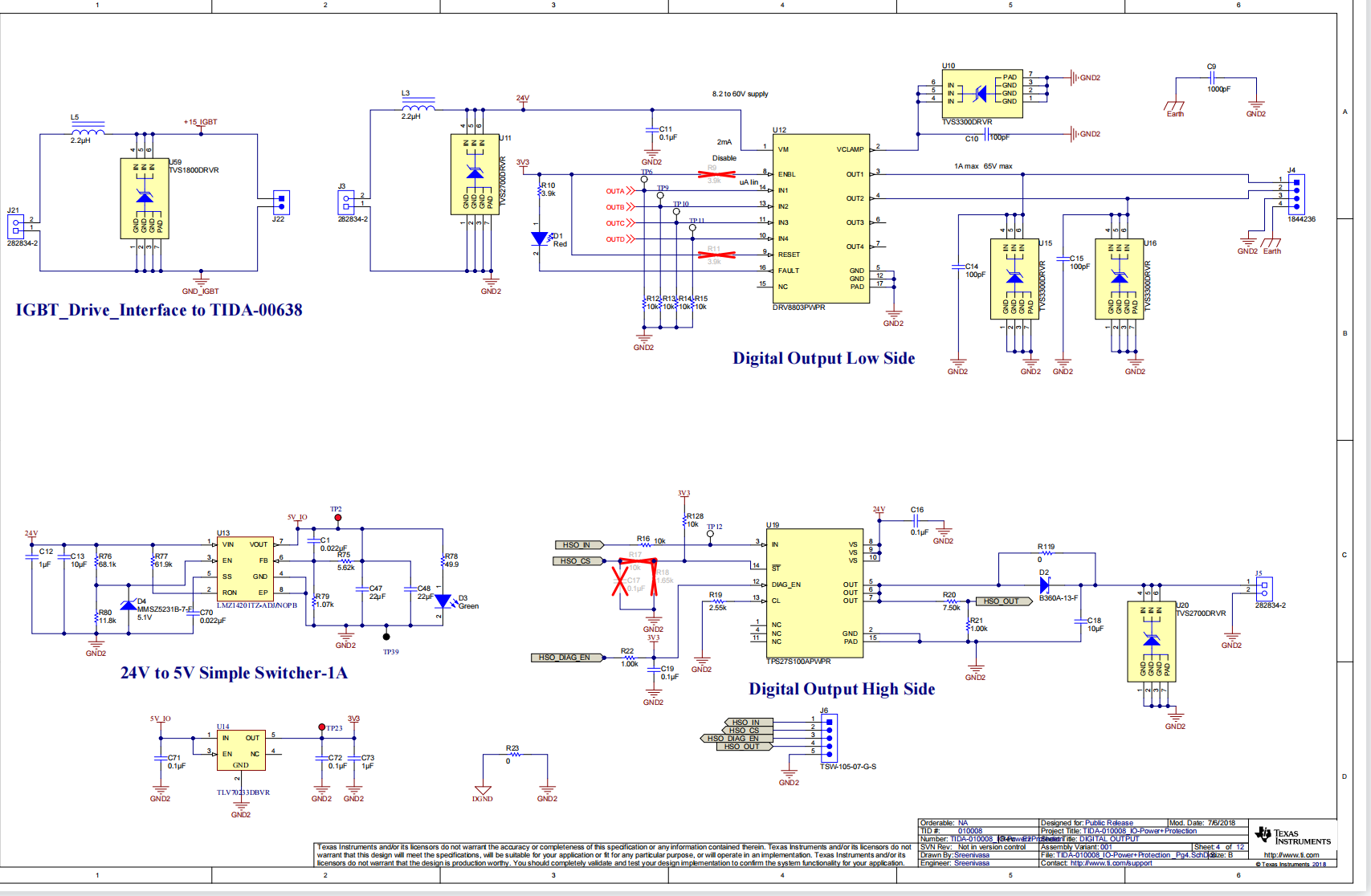

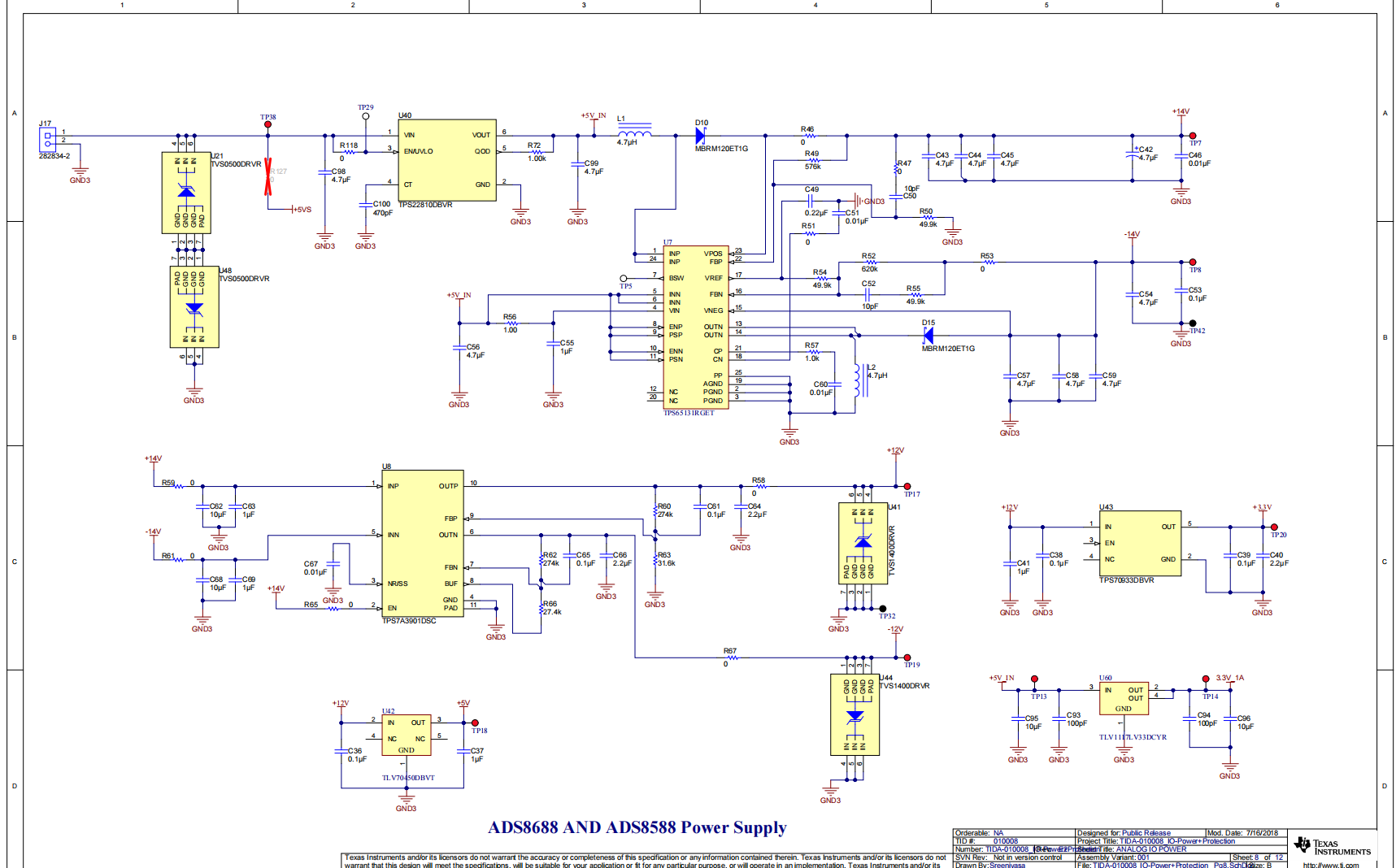

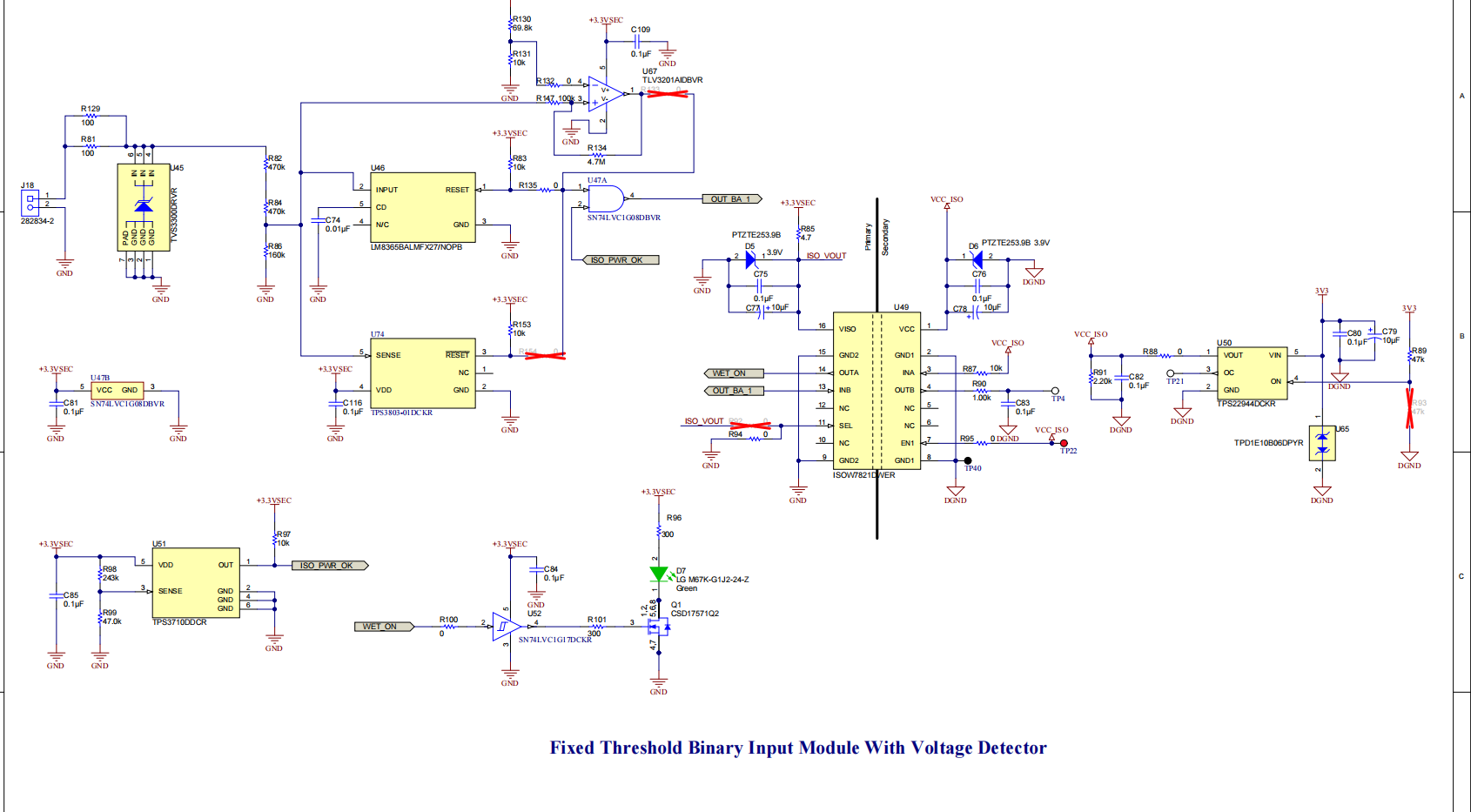

该参考设计采用多种方法，使用平缓钳位浪涌保护措施、ESD 器件、电子保险丝或负载开关，来保护交流或直流模拟输入、直流模拟输出、交流或直流二进制输入、带高侧或低侧驱动器的数字输出、LCD 偏置电源、USB 接口（电源和数据）和具有 24、12 或 5V 输入的板载电源（用于多个电网应用），使其免受过压、过载和瞬变（1.2/50us，42Ω）的影响。该设计监测温度、湿度、磁场和电源以进行诊断。 特性 针对 ADS8688（具有 ±20V 输入范围）、ADS8588S（具有 ±15V 输入范围）和 DAC8771（具有 ±15V 输出范围）的过压和瞬态 (±1.5KV) 保护交流或直流模拟输入或输出 针对连接到具有 ±4V 输入范围的 ADS131E08 或 ADS131A04 的交流输入提供输入过压和电流传感器开路保护 使用电压检测器、自供电隔离式数字输入接收器和数字输出驱动器（额定输出电压为 24V 且具有高侧或低侧驱动功能）针对额定值为 24V 或 48V 的二进制输入或输出的过压和瞬态保护数字 IO 通过单个 5V 输入和用于 SAR 或 Δ-Σ ADC 的精确、稳定基准生成模拟电源（包括用于交流模拟输入测量的双电源） 通过可编程或固定输出电流限制和差分 USB 数据线路，保护板载电源免受瞬态和过载影响，包括针对 18V USB 电源配置的 ±12V LCD 偏置电源
