低电平V-I转换器 ,0V-5V 输入至 0uA-5uA 输出
此验证设计是一种微安电压至电流 (V-I) 转换器电路,可为负载提供精确的低电平电流。此设计使用单个 5V 电源工作,并使用高精度低漂移运算放大器和仪表放大器。简单修改即可更改 V-I 转换器的范围和精度。 特性 将电压转换为电流:0 至 5V,0uA 至 5uA 误差:未校准时最大 0.3%,校准后最大 0.01% 单电源解决方案 利用 INA326 RRI/O 仪表放大器 此验证设计包括: 原理 组件选择 TINA-TI 仿真 验证和测量的性能 修改选项
标签
V-I转换器
精密运算放大器
Texas Instruments Incorporated
更新2023-12-27
22

内容介绍

此验证设计是一种微安电压至电流 (V-I) 转换器电路,可为负载提供精确的低电平电流。此设计使用单个 5V 电源工作,并使用高精度低漂移运算放大器和仪表放大器。简单修改即可更改 V-I 转换器的范围和精度。

特性
  • 将电压转换为电流:0 至 5V,0uA 至 5uA
  • 误差:未校准时最大 0.3%,校准后最大 0.01%
  • 单电源解决方案
  • 利用 INA326 RRI/O 仪表放大器
  • 此验证设计包括:

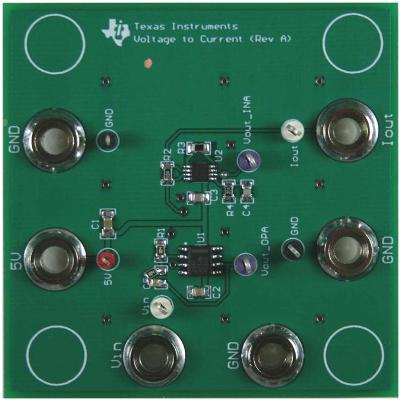

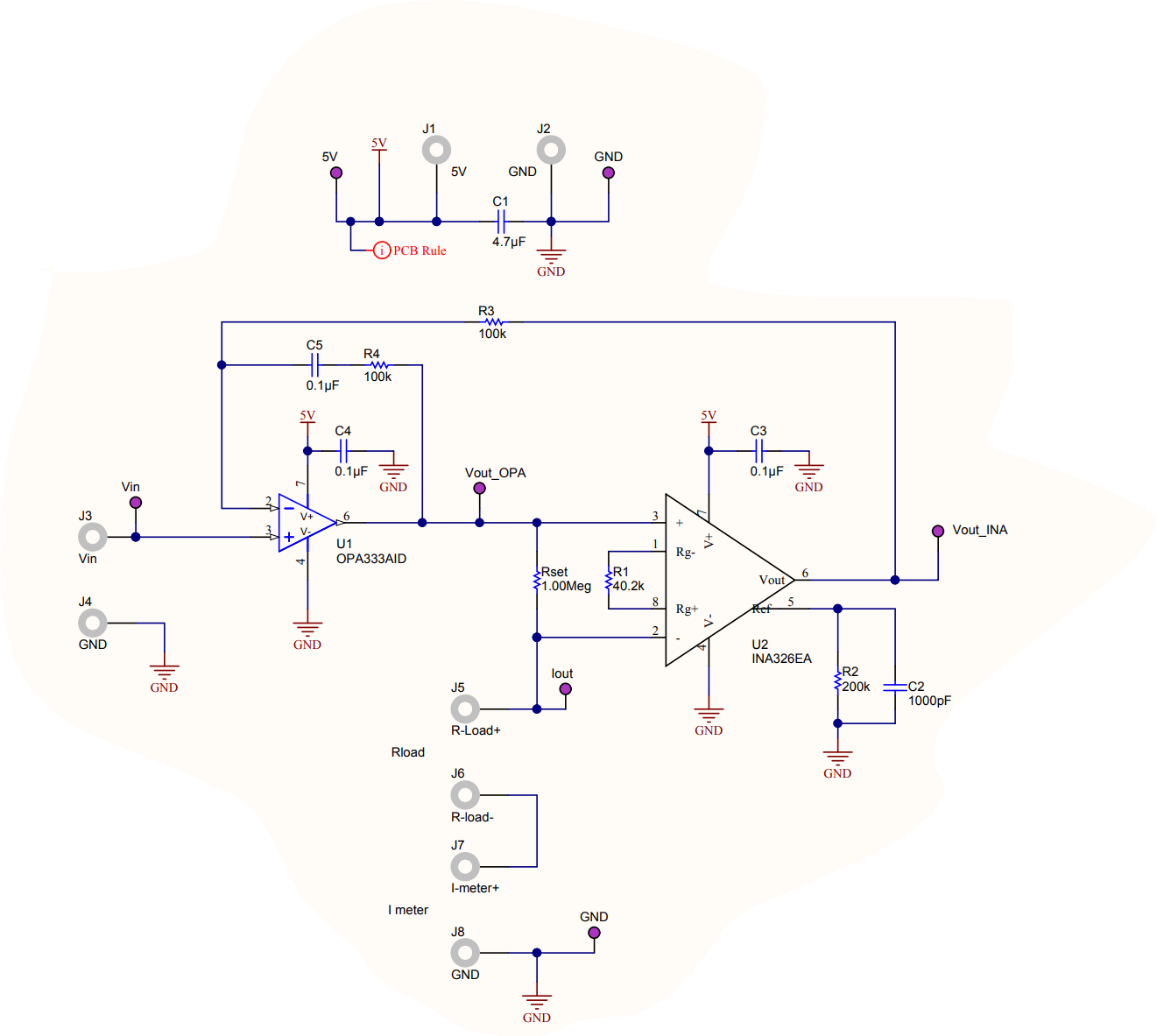

  • 原理
  • 组件选择
  • TINA-TI 仿真
  • 验证和测量的性能
  • 修改选项





软硬件
元器件
INA326EA/2K5
精密低漂移 CMOS 仪器放大器
OPA333AID
微功耗、1.8V、17µA 零漂移 CMOS 精密运算放大器
附件下载
Bill of materials (BOM)-TIDR207A.pdf
Gerber file-TIDC144.zip
Reference Guide-ZHCU065.pdf
Schematic-SLAC577A.zip
Schematic-TIDR185.pdf
Support software-TIDC145.zip
