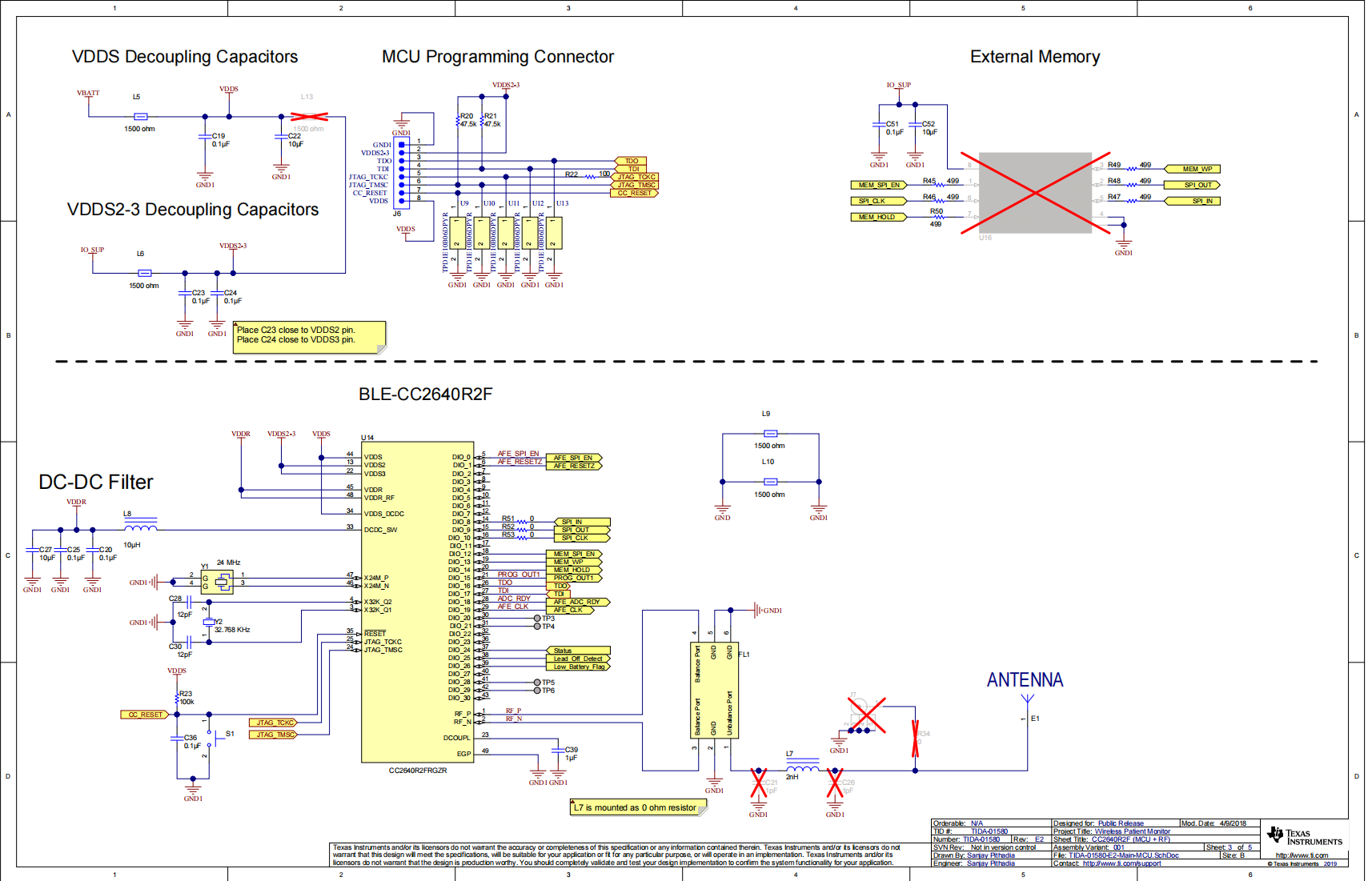

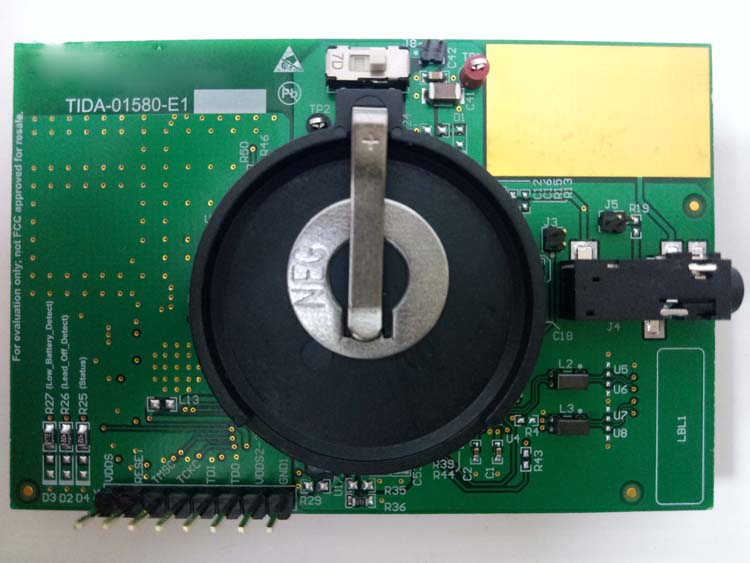

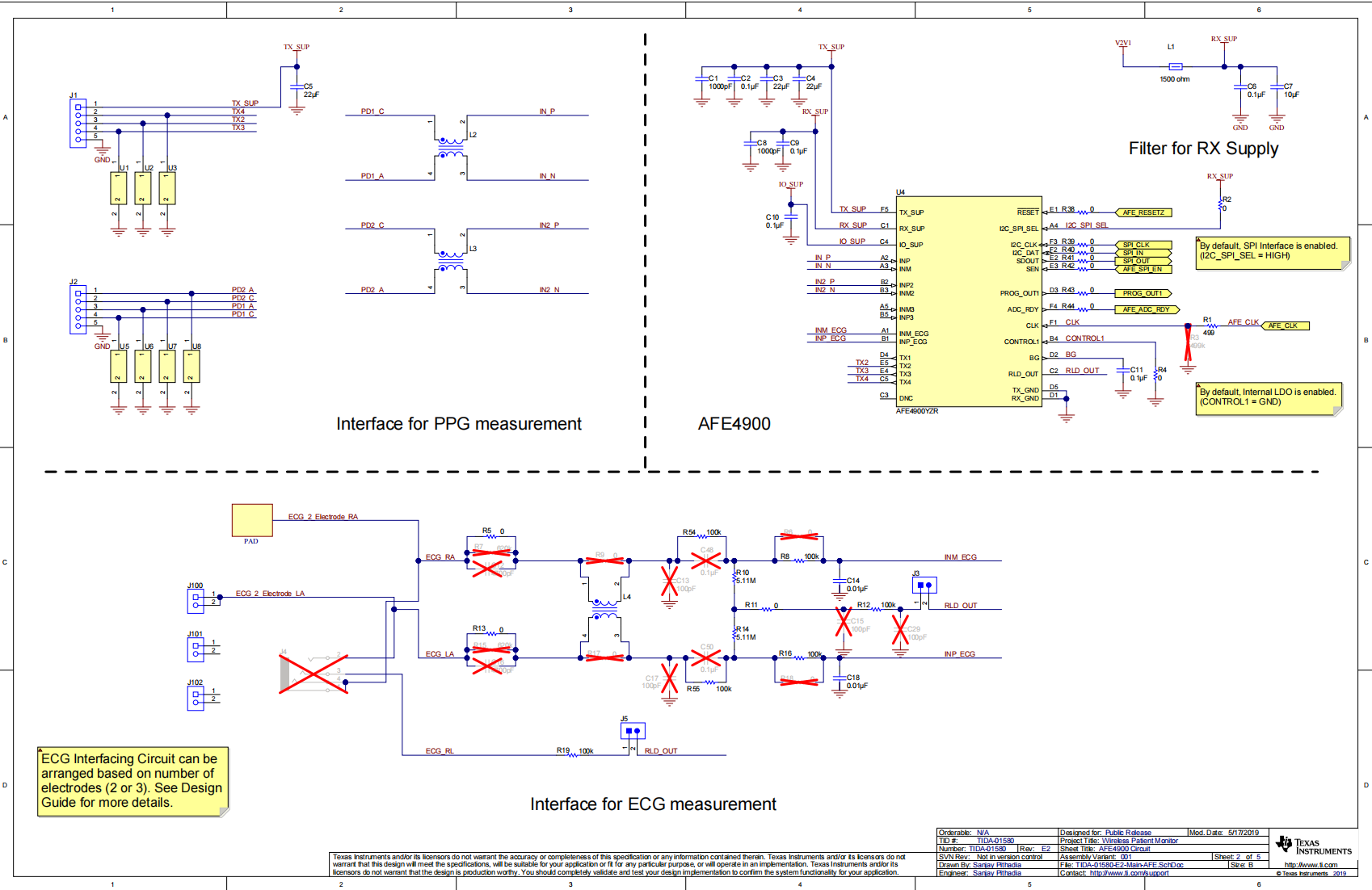

此参考设计是一款简单的可穿戴多参数患者监护仪，采用单芯片生物传感前端 AFE4900，可提供同步心电图 (ECG) 和光体积描记器 (PPG) 测量。测量数据通过 CC2640R2F（支持 BLE 4.2 和 5）传输到远程位置。参考设计由单节 CR3032 电池驱动运行，电池寿命为 30 天。用户可使用原始数据计算心率、血氧饱和度 (SpO2)、脉搏传导时间 (PTT) 和 ECG。两个板载发光二极管 (LED) 可为用户指示低电量检测和 ECG 导联脱落检测情况。 特性 简单可穿戴多参数患者监护仪，适用于 PPG 和 ECG 提供原始数据，用于计算心率、SpO2 和 PTT 使用单芯片生物传感前端 AFE4900，可实现同步 ECG 和 PPG 测量 PPG（光学心率监控和 SpO2）支持四个 LED 和三个光电二极管 (PD)，具有数字环境消减功能，可提高信噪比 (SNR) ECG (LEAD I) 信号 集成的 Arm® Cortex®-M3 和 2.4GHz 射频收发器 (CC2640R2F) 支持无线数据传输 - BLE 4.2 和 5.0 由 CR3032（3V 500mA 纽扣电池）供电，采用高效直流/直流转换器，电池寿命长达 30 天 外形小巧，可轻松适应可穿戴应用
