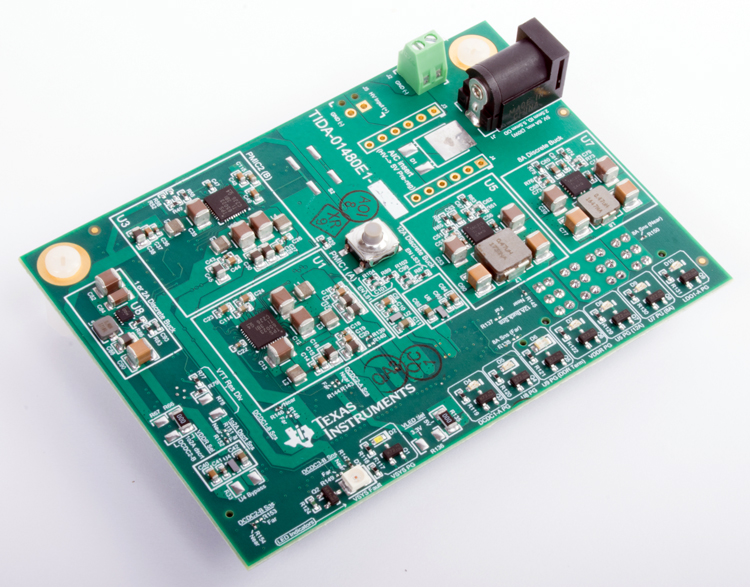

该参考设计是一种可扩展的电源设计，旨在为基于 FPGA 的 Artix-7、Spartan-7 和 Zynq-7000 系列器件供电。此设计接收来自标准直流电源的电力，并通过明确的 Samtec 插座端子板连接方式为 Xilinx 芯片组和 DDR 存储器的所有电源轨供电。此设计具有可扩展性，能够支持最基本的 Spartan-7 FPGA 器件和配备千兆位级收发器 (MGT) 的更复杂 Artix-7 FPGA，最高可支持配备双核Arm Cortex-A9 处理器。由于其设计可扩展且与 Xilinx 系列设备非常相似，所以该参考设计基于 Xilinx Zynq UltraScale+ MPSoC 的 TIDA-01480 电源参考设计。 特性 13 个可通过硬件配置的电源轨 轻松更改硬件中的任何输出电压 只需 1 个输入电压 是以下 Xilinx 产品的理想电源：Artix-7 和 Spartan-7 FPGA、Zynq-7000 和 Zynq-7000S SoC 小型 3.5' x 2.5' PCB，适合作为原型设计工具使用
