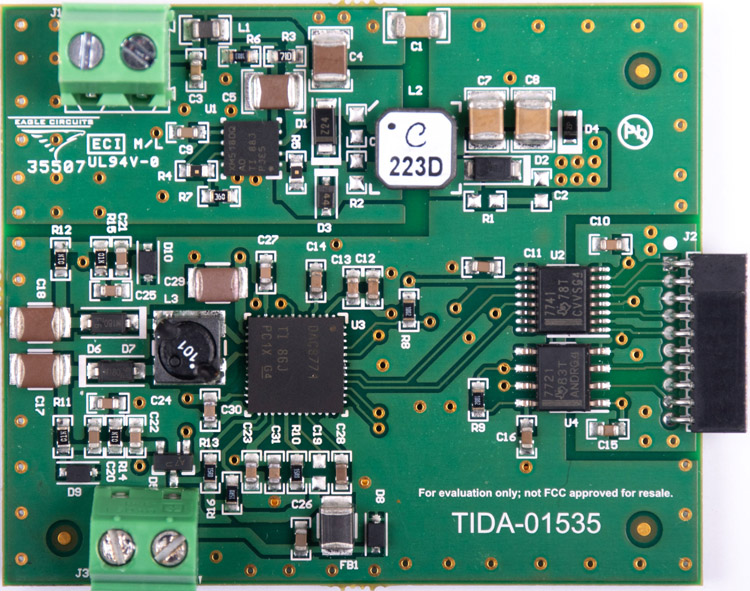

这款单通道电源隔离型模拟输出模块参考设计使用高度集成的 DAC8771 数模转换器 (DAC) 提供电流和电压输出。DAC8771 的高集成度与 LM25180 初级侧调节反激式转换器相结合，实现了板尺寸为 52mm × 40mm、最大组件高度为 4mm 的紧凑型隔离式设计。此外，该设计具有外部电路，可提供电磁干扰 (EMI) 和电磁兼容性 (EMC) 瞬态保护。
特性
- 适用于工厂自动化与控制应用的隔离式模拟输出
- 16 位分辨率
- 数字输入隔离
- 电压和电流输出
- 紧凑型设计
软硬件
元器件
附件下载
Assembly drawing-TIDRVU5A.pdf
Bill of materials (BOM)-TIDRVU4A.pdf
Design Guide-ZHCU457A.pdf
Gerber file-TIDCEJ9A.zip
PCB layout-TIDRVU6A.pdf

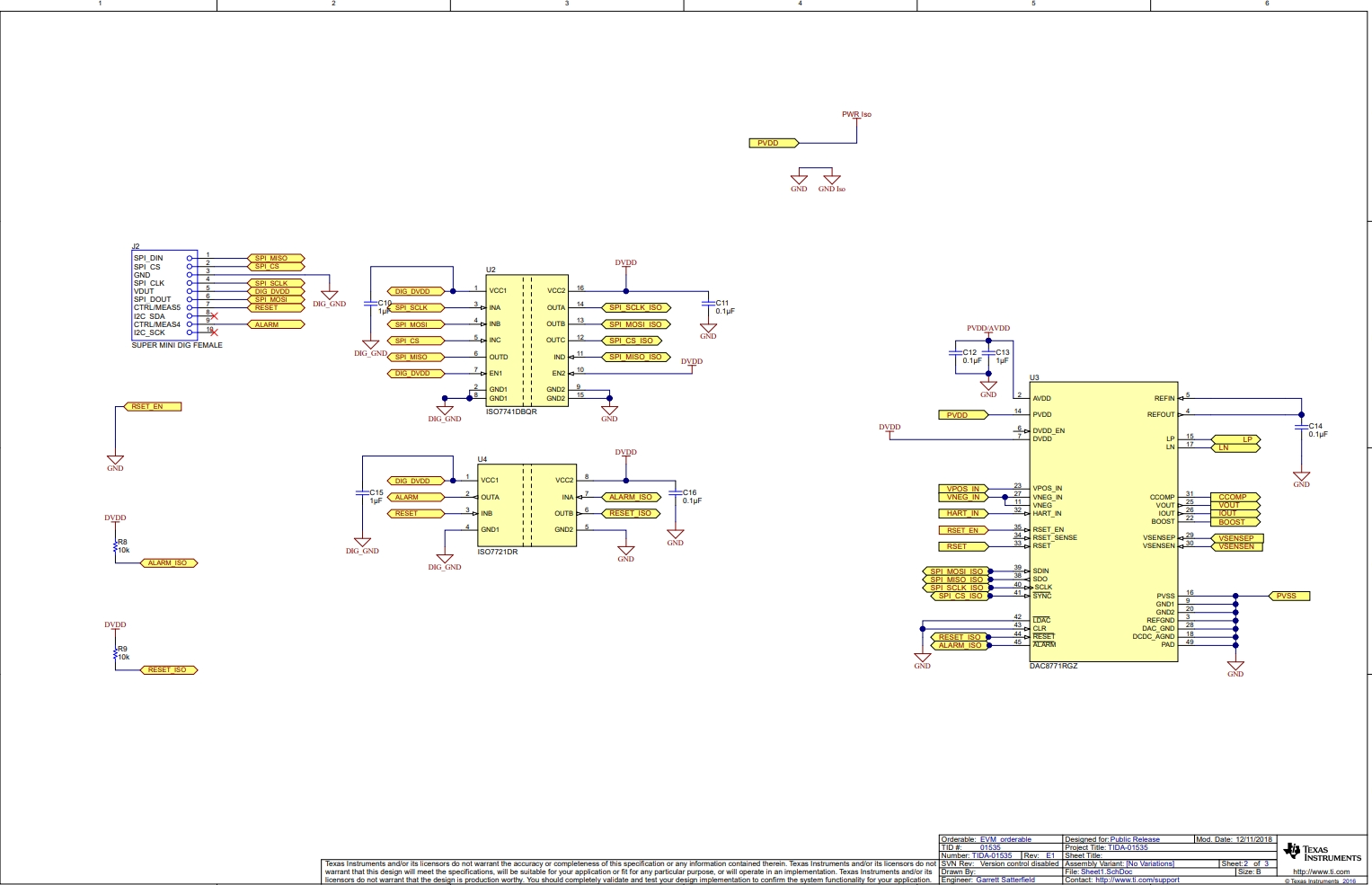

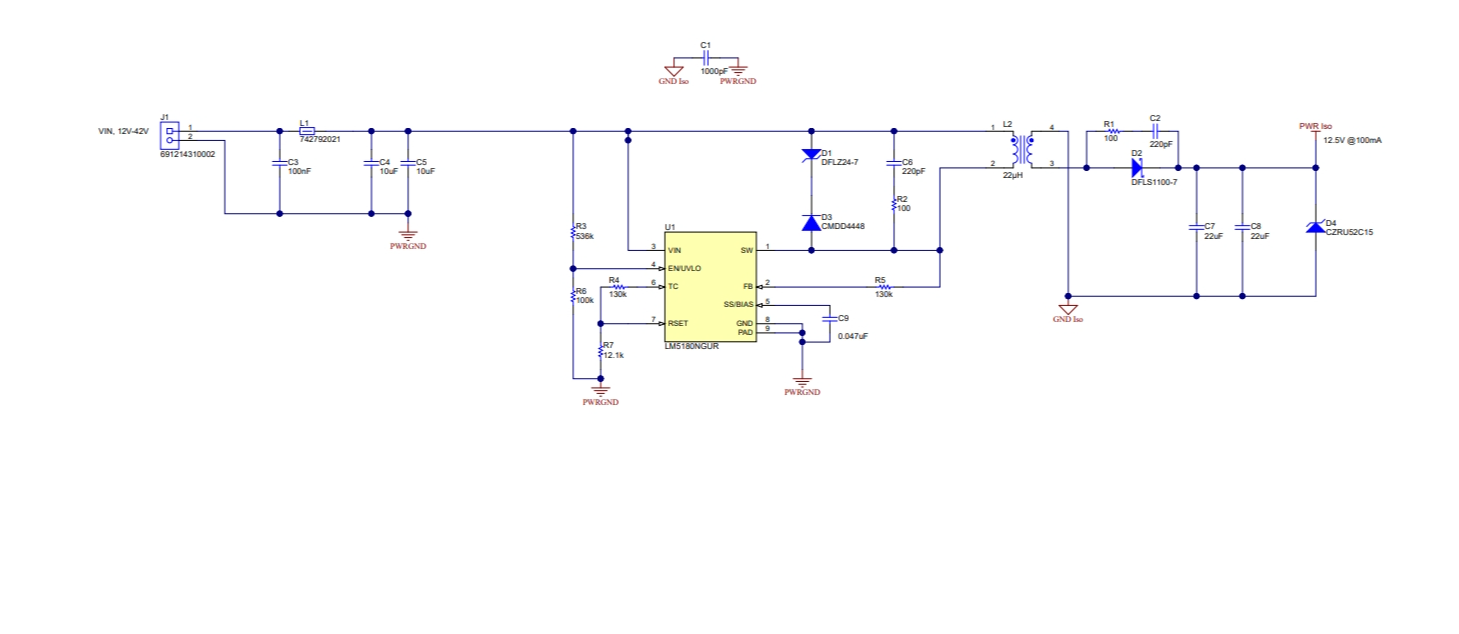

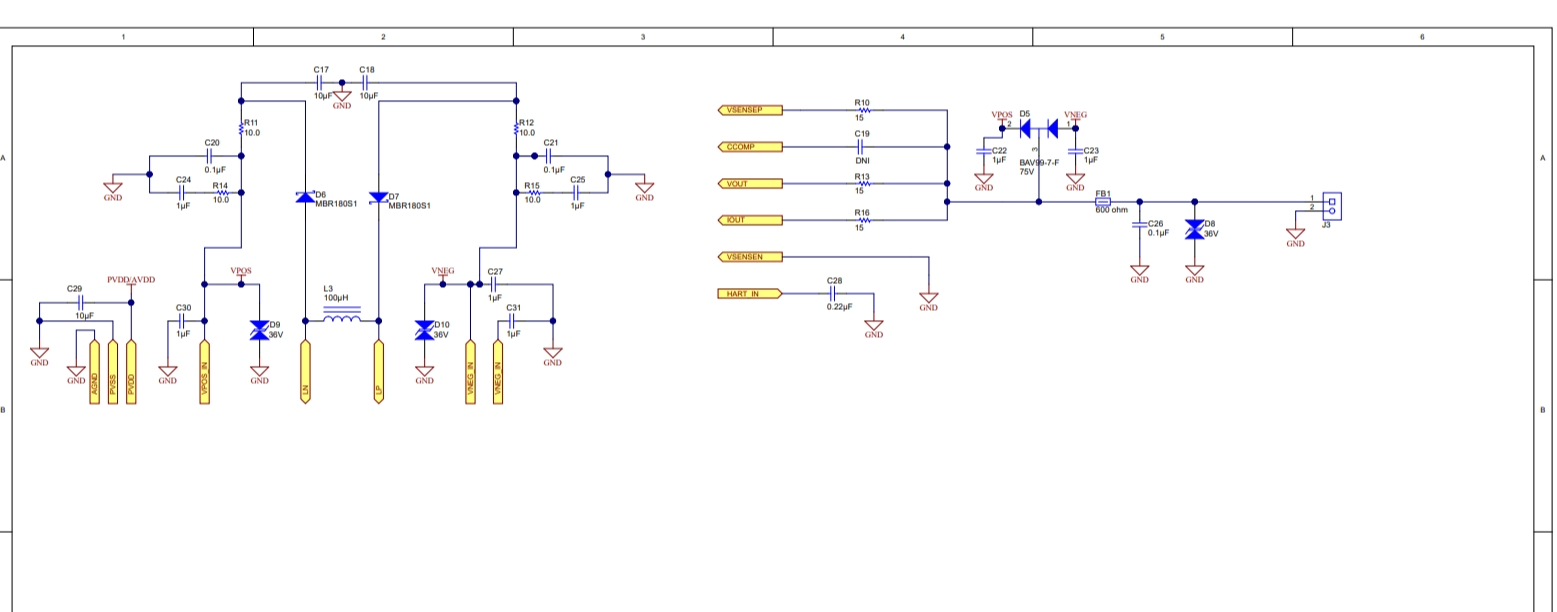

Schematic-TIDRVU3A.pdf
