该参考设计通过调整相对于环境光水平的背光亮度来节省功耗并延长 LCD 和背光的使用寿命。 capTIvate 触摸滑块允许根据用户的亮度偏好微调亮度。 LCD 显示器的敏感热要求由远程温度传感器监控，从而实现热关断以保护系统。
特性
- 工作电压范围为 4V 至 40V
- 6 串，每串 8 个 LED，每串最大电流 150mA
- 根据环境光线水平调整背光亮度
- 用于调节或设置亮度的电容式触摸滑块
- 温度监控并在超温情况下关闭
- 降低系统功耗并延长背光和 LCD 的使用寿命
软硬件
元器件
附件下载
Assembly drawing-TIDRV47.pdf
Bill of materials (BOM)-TIDRV46.pdf
Design Guide-ZHCU415.pdf
Gerber file-TIDCED4.zip
PCB layout-TIDRV48.pdf

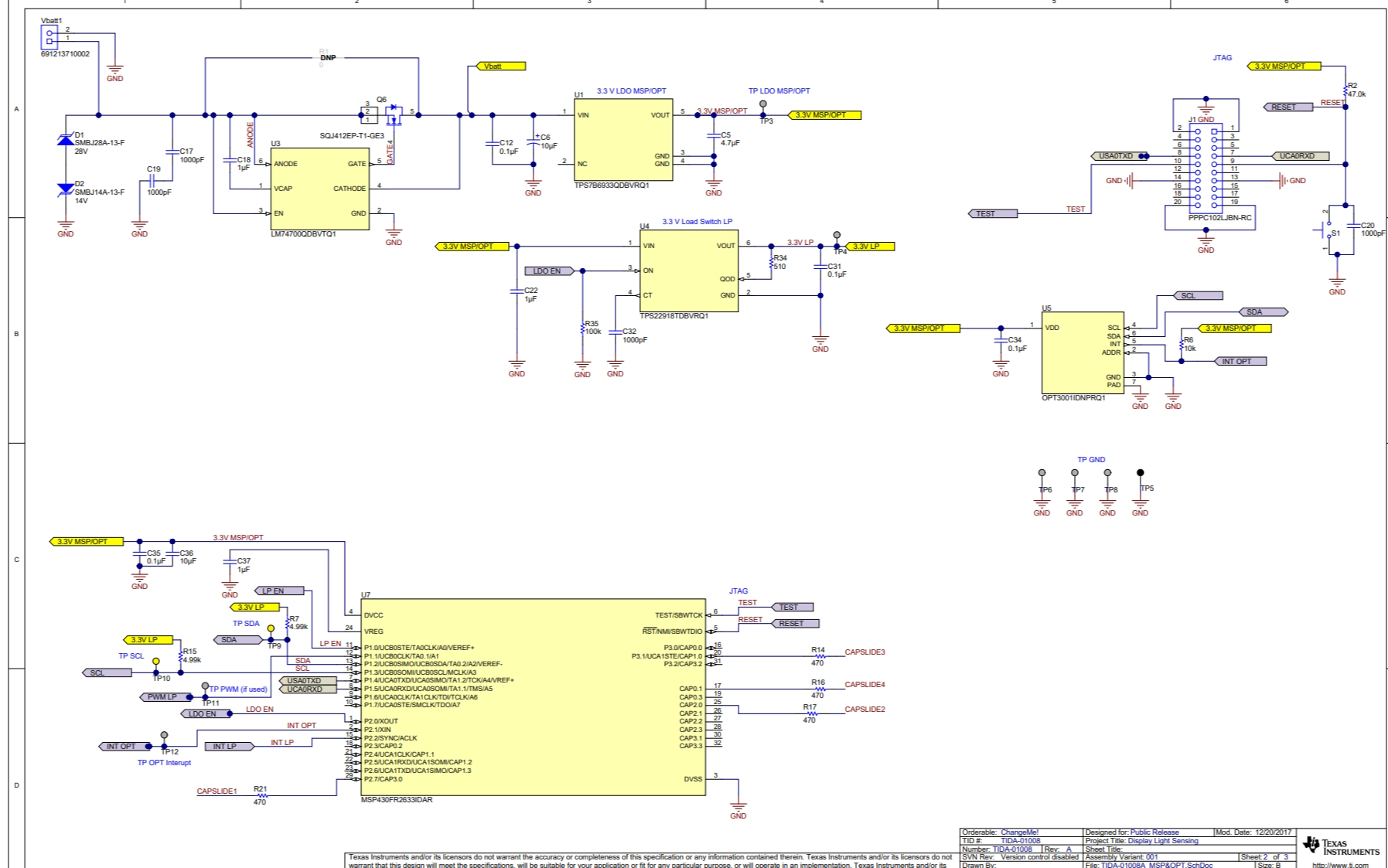

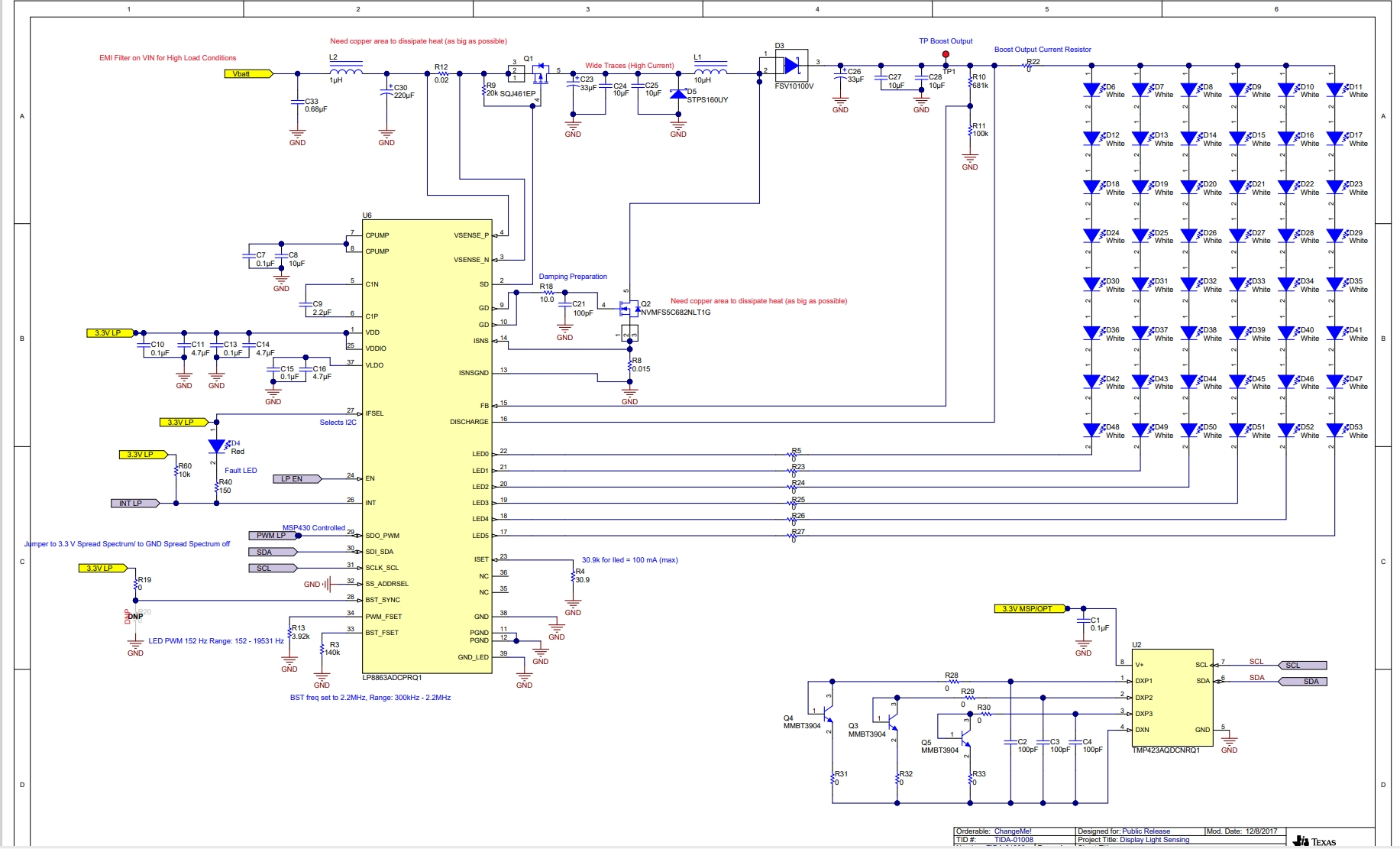

Schematic-TIDRV45.pdf
